4 Интерфейс пользователя
4.1 Панель местного управления
Панель местного управления (LCP) представляет собой
комбинацию дисплея и клавиатуры и расположена на
передней части преобразователя. LCP представляет
собой интерфейс пользователя к преобразователю
частоты.
LCP выполняет несколько пользовательских функций.
•
Пуск, останов и регулирование скорости в
режиме местного управления .
•
Отображение рабочих данных, состояния,
предупреждений и оповещений
•
Программирование функций преобразователя
частоты.
•
Вручную сбросьте преобразователь частоты
после сбоя, если автоматический сброс
отключен
Предлагается также дополнительная цифровая панель
(NLCP). Принцип работы NLCP аналогичен принципу
работы локальной панели. Детальное описание
использования NLCP см. в руководстве по
программированию.
ПРИМЕЧАНИЕ
Регулирование контрастности изображения на дисплее
производится путем нажатия кнопки [Status] (Состояние)
и клавиши [
▲
]/[
▼
].

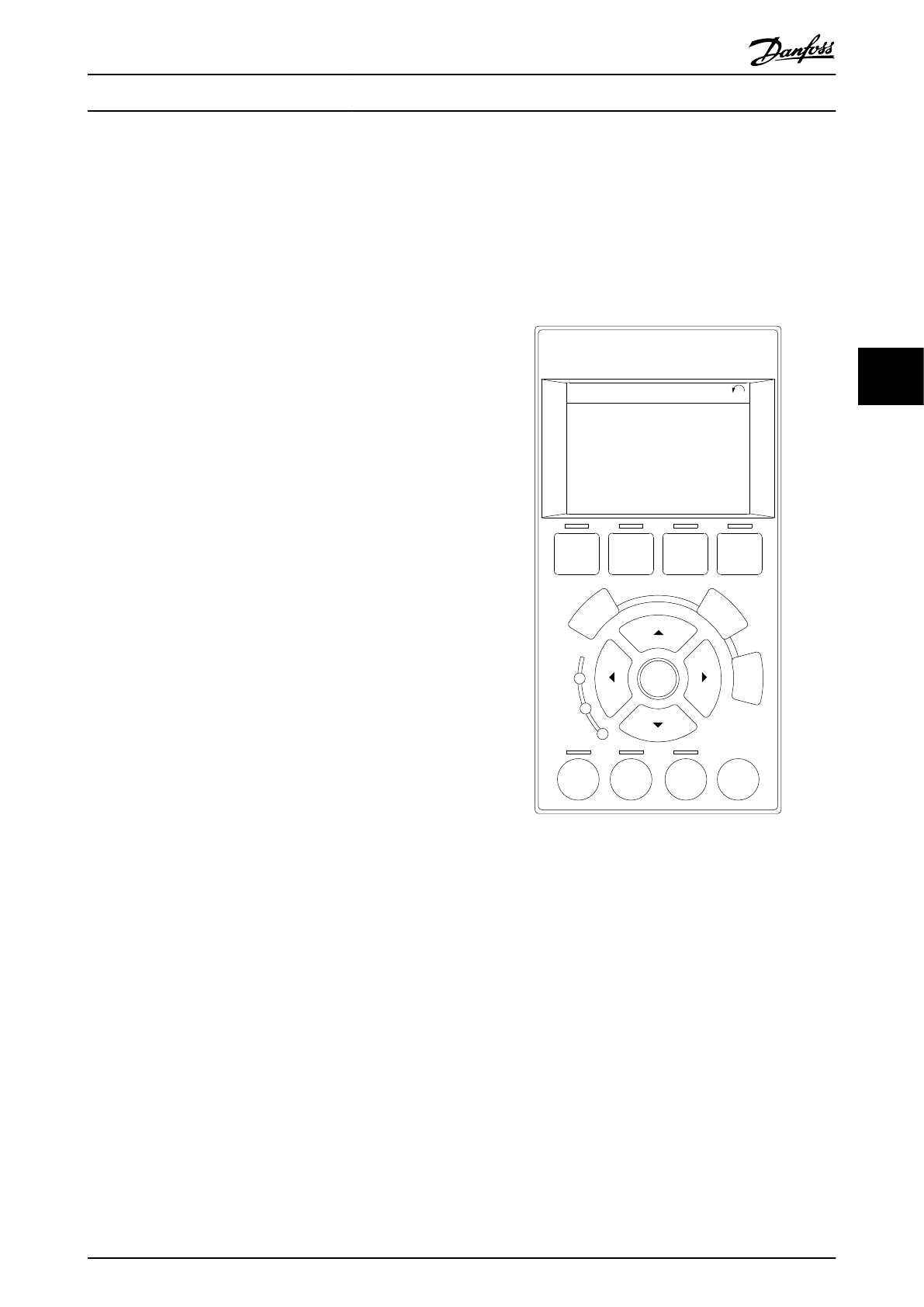

4.1.1 Вид LCP
LCP разделена на четыре функциональные зоны (см.
Auto
on
Reset
Hand
on
Off
Status
Quick
Menu
Main
Menu
Alarm
Log
Canc
el
In
fo
Status
1(1)
1234rpm
Back
OK
43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BC362.10
a
b
c
d
1.0 A
Рисунок 4.1 LCP
a.
Дисплей.
b.
Кнопки меню дисплея, при помощи которых на
дисплее можно отобразить опции состояния,
программирования или истории сообщений об
ошибках.
c.
Навигационные кнопки для программирования
функций, передвижения курсора по дисплею и
управления скоростью в режиме местного
управления. Сюда входят также индикаторы
состояния.
d.
Кнопки установки режимов работы и кнопка
сброса.
Интерфейс пользователя
VLT
®
AutomationDrive
Руководство по эксплуатации
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
31
4
4
