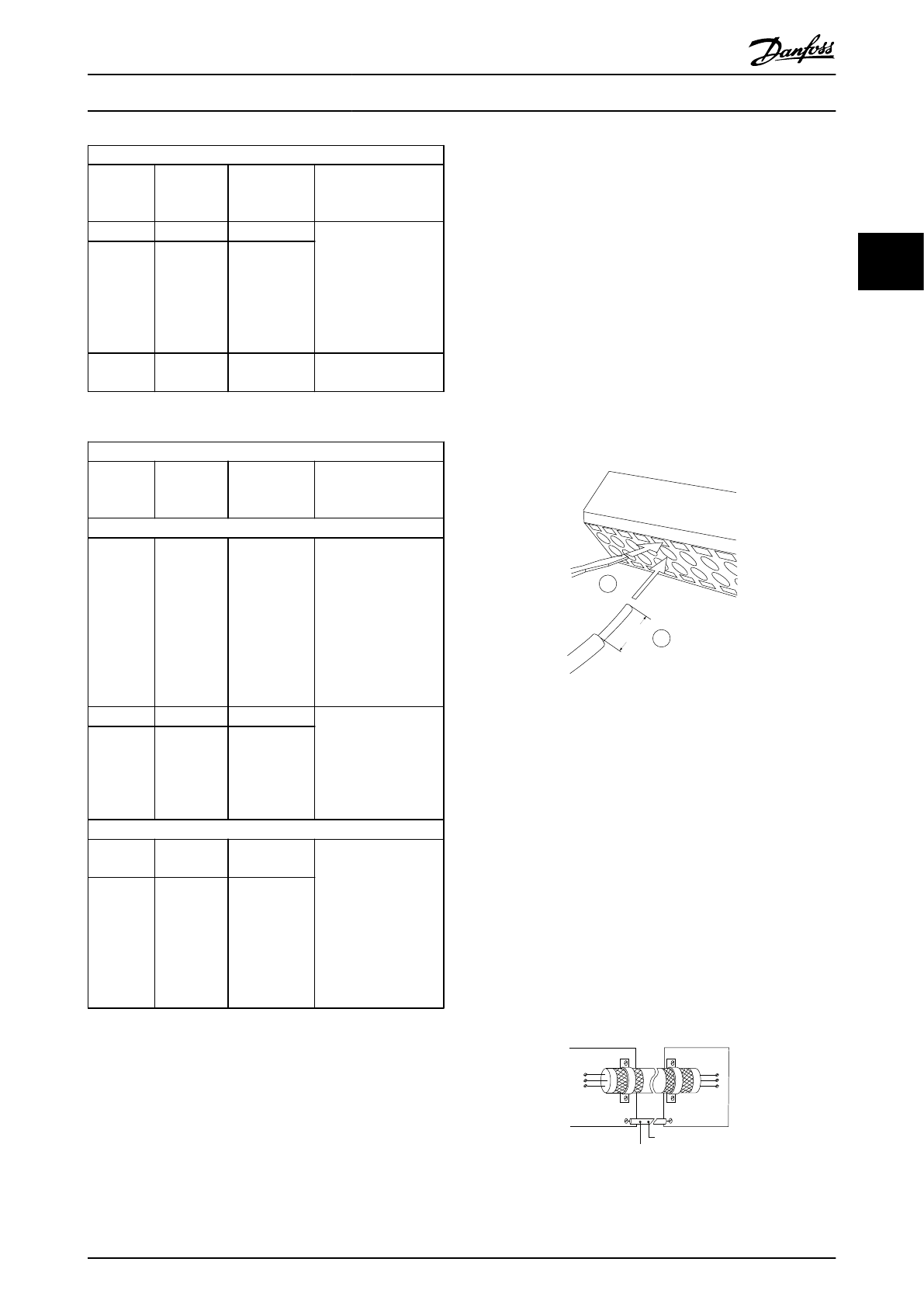

Описание   клеммы

Клемма

Параметр

Установка

по

умолчанию

Описание

53

6-1*

Reference

Аналоговый   вход.   На
выбор   либо   по
напряжению,   либо   по
току.   Переключатели
A53   и   A54
используются   для
выбора   мА   или   В.

54

6-2*

Обратная
связь

55

-

Общий   для
аналогового   входа

Таблица   2.4

Описание   клеммы

Клемма

Параметр

Установка

по

умолчанию

Описание

Последовательная   связь

61

-

Встроенный
резистивно-
емкостной   фильтр
для   экрана   кабеля.
Используется
ТОЛЬКО   для
подключения   экрана
при   наличии
проблем   с   ЭМС.

68   (+)

8-3*

Интерфейс   RS-485.
Для   контактного
сопротивления
предусмотрен
переключатель   платы
управления.

69   (-)

8-3*

Реле

01,   02,   03

5-40   [0]

[0]   Не
используется

Выход   реле   типа   С.
Используется   для
подключения
напряжения
переменного   и
постоянного   тока,   а
также   резистивных   и
индуктивных
нагрузок.

04,   05,   06

5-40   [1]

[0]   Не
используется

Таблица   2.5   Описание   клеммы

2.4.5.3 Подключение к клеммам

управления

Разъемы   клемм   управления   можно   отключать   от
преобразователя   частоты   для   облегчения   установки,   как
показано   на

Рисунок   2.11

.

1.

Разомкните   контакт,   вставив   небольшую
отвертку   в   прорезь,   расположенную   над   или
под   контактом,   как   показано   на

Рисунок   2.13

.

2.

Вставьте   зачищенный   управляющий   провод   в
контакт.

3.

Выньте   отвертку   для   фиксации   управляющего
провода   в   контакте.

4.

Убедитесь   в   том,   что   контакт   надежно
закреплен.   Слабый   контакт   может   привести   к
сбоям   в   работе   оборудования   или   к   снижению
рабочих   характеристик.

Размеры   проводов   для   клемм   управления   см.   в

10.1   Спецификации,   зависящие   от   мощности

.

Типичные   подключения   элементов   управления   см.   в

6   Примеры   применения

.

2

1

10 mm

130BA310.10

12 13

18

19

27

29

32

33

Рисунок   2.13   Подключение   элементов   управления

2.4.5.4 Использование экранированных

кабелей управления

Правильное   экранирование
В   большинстве   случаев   предпочтительным   методом
будет   фиксация   управляющих   кабелей   и   кабелей
последовательной   связи   с   помощью   входящих   в
комплект   зажимов   экрана   на   обоих   концах,   что
позволит   обеспечить   наилучший   контакт   для
высокочастотных   кабелей.
Если   потенциалы   земли   преобразователя   частоты   и   PLC
различаются   между   собой,   могут   возникнуть
электрические   помехи,   способные   нарушить   работу
всей   системы.   Эта   проблема   решается   установкой
выравнивающего   кабеля   рядом   с   кабелем   управления.
Мин.   поперечное   сечение:   16   мм².

1

2

PE

FC

PE

PLC

130BB922.11

PE

PE

Рисунок   2.14
