Danfoss VLT Automation Drive FC 300 - Инструкция по эксплуатации - Страница 35

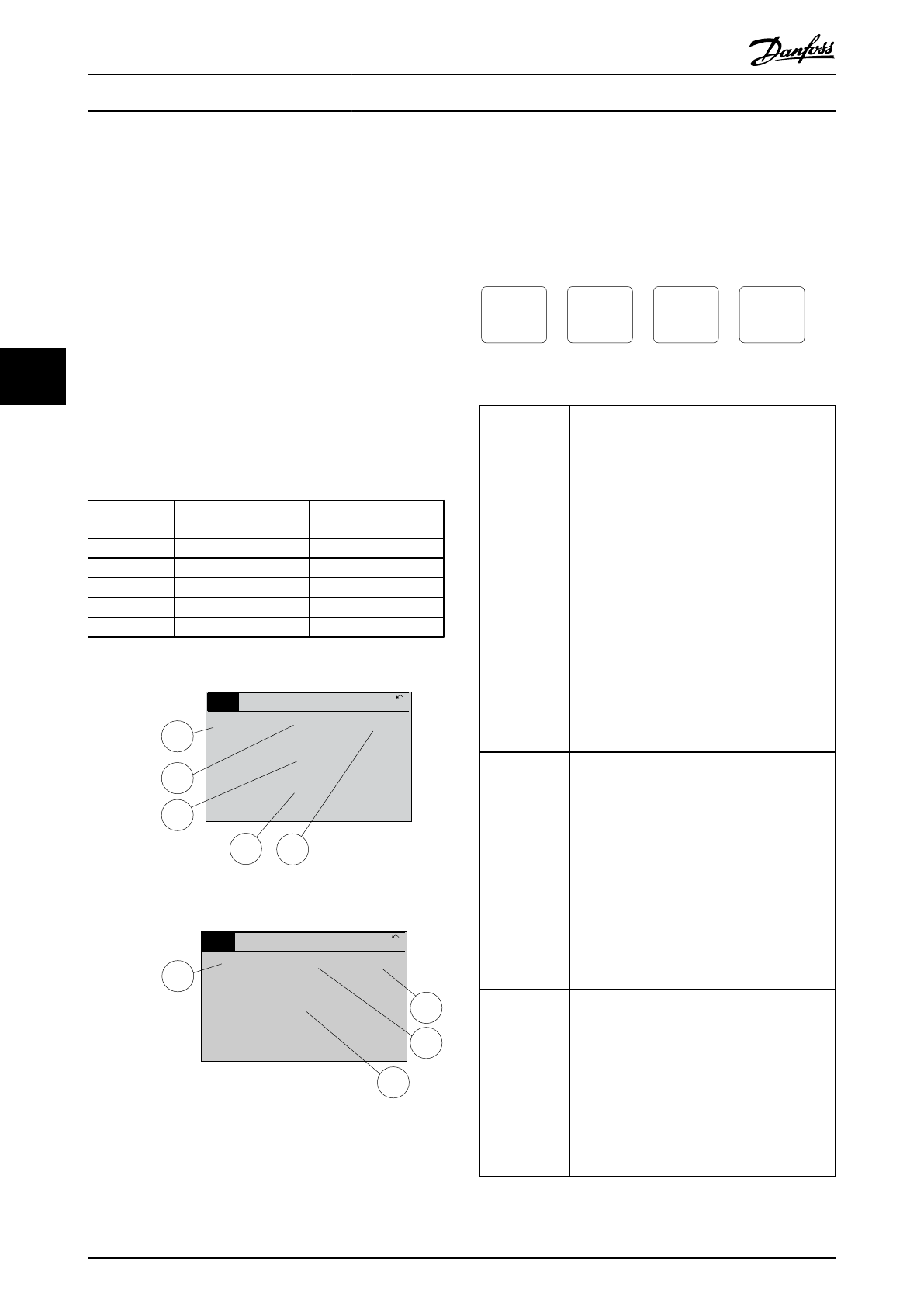

4.1.2 Установка значений дисплея LCP

Дисплей   включается   при   подключении   преобразователя
частоты   к   сети   питания,   клемме   шины   постоянного   тока
или   внешнему   источнику   питания   24   В.

Отображаемая   на   LCP   информация   может   быть
настроена   для   пользовательского   применения

•

Все   показания   дисплея   связаны   с   конкретными
параметрами.

•

Опции   выбираются   в   главном   меню

0-2*

•

Состояние   преобразователя   частоты   в   нижней
строке   дисплея   не   выбирается   —   оно
генерируется   автоматически.   Более   подробную
информацию   и   определения   см.   в

7   Сообщения

о   состоянии

.

Дисплей

Номер   параметра

Установка   по

умолчанию

1.1

0-20

Скорость   [об/мин]

1.2

0-21

Ток   двигателя

1.3

0-22

Мощность   [кВт]

2

0-23

Частота.

3

0-24

Задание   [%]

Таблица   4.1

1.1

2

3

1.3

1.2

130BP041.10

799 RPM

Auto Remote Ramping

1 (1)

36.4 kw

7.83 A

0.000

53.2 %

Status

Рисунок   4.2

1.1

1.2

2

1.3

130BP062.10

207RPM

Auto Remote Running

1 (1)

24.4 kW

5.25A

6.9

Hz

Status

Рисунок   4.3

4.1.3 Кнопки меню дисплея

Кнопки   меню   обеспечивают   доступ   к   установке
параметров,   позволяют   переключать   режимы   дисплея
состояния   во   время   работы   и   просматривать   данные
журнала   отказов.

130BP045.10

Status

Quick
Menu

Main

Menu

Alarm

Log

Рисунок   4.4

Кнопка

Функция

Состояние

При   нажатии   на   эту   кнопку   на   дисплей
выводится   рабочая   информация.

•

В   автоматическом   режиме   нажатие   и
удерживание   кнопки   позволяет
переключаться   между   показаниями
состояния   на   дисплее

•

Повторное   нажатие   позволяет   пролистать
все   показания   состояния

•

Нажмите   и   удерживайте   [Status]

(Состояние)   [

▲

]   или   [

▼

]   для   регулировки

яркости   экрана

•

Символ   в   правом   верхнем   углу   дисплея
показывает   направление   вращения
двигателя   и   настройку,   которая   включена
в   данный   момент.   Эта   опция   не
программируется.

Быстрое   меню Позволяет   получить   доступ   к   инструкциям   по

программированию   параметров   для
выполнения   первичной   настройки,   а   также
подробным   инструкциям   для   различных
вариантов   применения.

•

Нажмите   для   доступа   к

Q2   Быстрая

настройка

  с   целью   получения   пошаговых

инструкций   по   базовому
программированию   параметров
преобразователя   частоты.

•

Для   установки   функций   следуйте
указанному   набору   параметров.

Главное   меню

Открывает   доступ   ко   всем   параметрам
программирования.

•

Двойное   нажатие   позволяет   получить
доступ   к   индексу   высшего   уровня

•

Одиночное   нажатие   позволит   вернуться   в
предыдущее   меню

•

Нажатие   и   удерживание   кнопки   позволяет
ввести   код   параметра   для   прямого
доступа   к   этому   параметру.
