Уровень напряжения логической «1» NPN
2)
< 14 В пост. тока
Максимальное напряжение на входе
28 В пост. тока
Диапазон частоты повторения импульсов
0–110 кГц
(Рабочий цикл) Мин. длительность импульсов
4,5 мс
Входное сопротивление, R
i
прибл. 4 кΩ
Клемма безопасного останова 37
3, 4)
(клемма 37 является фиксированной клеммой логики PNP)
Уровень напряжения
0–24 В пост. тока
Уровень напряжения, логический «0» PNP
<4 В пост. тока
Уровень напряжения, логическая «1» PNP
>=20 В пост. тока
Максимальное напряжение на входе
28 В пост. тока
Типовой входной ток при напряжении 24 В
50 мА (эфф.)
Типовой входной ток при напряжении 20 В
60 мА (эфф.)
Входная емкость
400 нФ
Все цифровые входы имеют гальваническую развязку от напряжения питания (PELV) и других высоковольтных клемм.
1)
Клеммы 27 и 29 можно также запрограммировать как выходные.
2)
За исключением входной клеммы безопасного останова 37.
3)
Для получения дополнительной информации о клемме 37 и безопасном останове см. 2.4.5.8 Клемма 37.
4)
При использовании контактора с катушкой постоянного тока совместно с функцией безопасного останова важно
обеспечить обратный путь току при ее отключении. Это может быть сделано посредством размещения диода
свободного хода (или, как вариант, сервоклапана 30–50 В для сокращения времени отклика) в катушке.
Стандартные контакторы могут приобретаться в комплекте с таким диодом.
Аналоговые входы
Количество аналоговых входов
2
Номер клеммы
53, 54
Режимы
Напряжение или ток
Выбор режима
Переключатели S201 и S202
Режим напряжения
Переключатель S201/S202 = OFF (U) — выключен
Уровень напряжения
FC 301: От 0 до +10/FC 302: от -10 до +10 В (масштабируемый)
Входное сопротивление, R
i
около 10 к
Ω
Максимальное напряжение
±
20 В
Режим тока
Переключатель S201/S202 = ON (I) — включен
Уровень тока
От 0/4 до 20 мА (масштабируемый)
Входное сопротивление, R
i
Около 200
Ω
Максимальный ток
30 мА
Разрешающая способность аналоговых входов
10 бит (+ знак)
Точность аналоговых входов
Погрешность не более 0,5 % от полной шкалы
Полоса частот
FC 301: 20 Гц/FC 302: 100 Гц
Аналоговые входы имеют гальваническую развязку от напряжения питания (PELV) и других высоковольтных клемм.

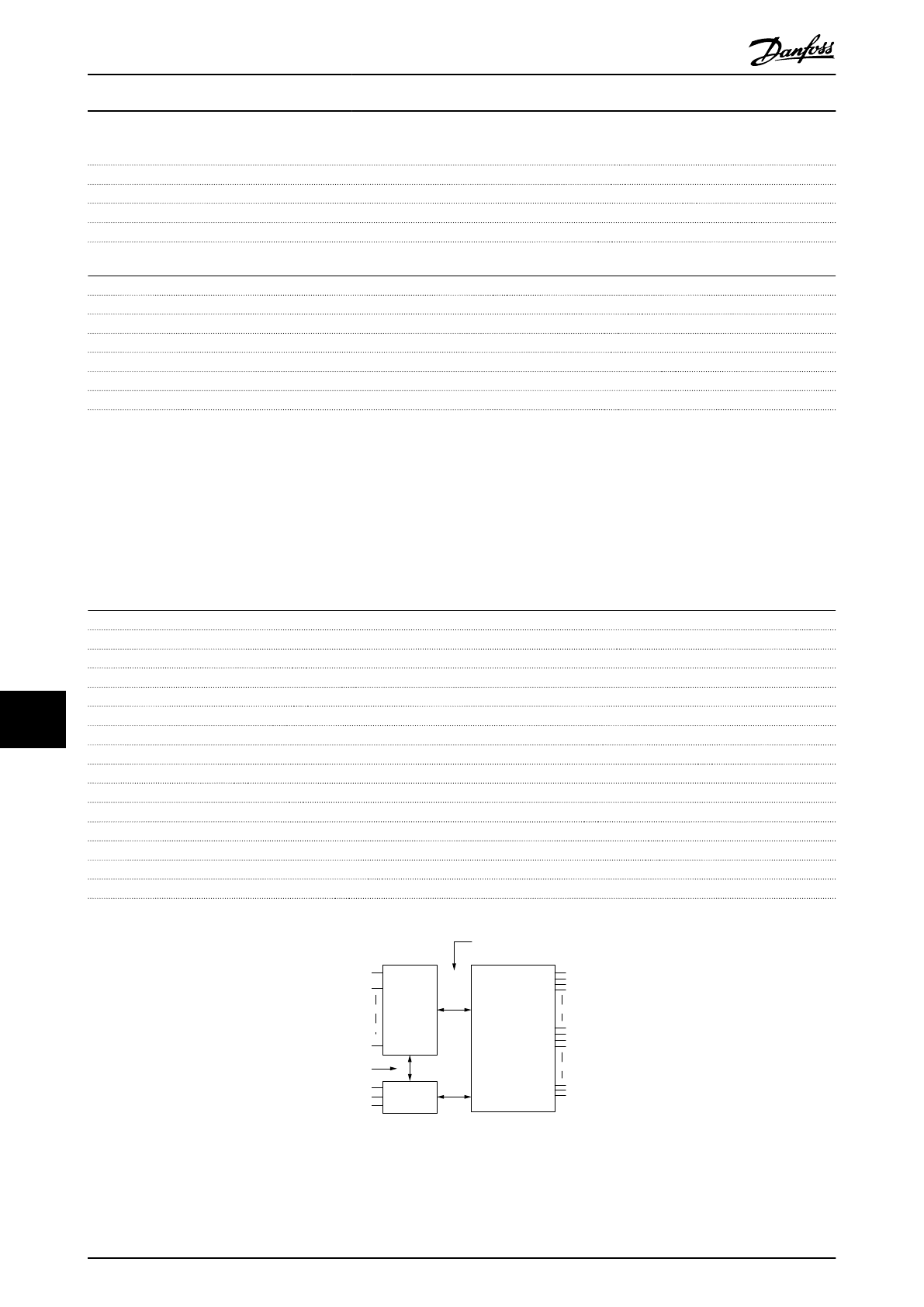

Mains
Functional
isolation
PELV isolation
Motor
DC-Bus
High
voltage
Control
+24V
RS485
18
37
130BA117.10
Рисунок 10.1
Технические данные
VLT
®
AutomationDrive
Руководство по эксплуатации
82
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
10
10
