8.

Выберите   язык   и   нажмите   [OK].   Затем   введите
данные   двигателя   в

1-20   Мощность   двигателя

[кВт]

  /

1-21   Мощность   двигателя   [л.с.]

  до

1-25   Номинальная   скорость   двигателя

.

Информацию   можно   найти   на   паспортной
табличке   двигателя.

1-20   Мощность   двигателя   [кВт]

  или

1-21   Мощность   двигателя   [л.с.]

1-22   Напряжение   двигателя

1-23   Частота   двигателя

1-24   Ток   двигателя

1-25   Номинальная   скорость   двигателя

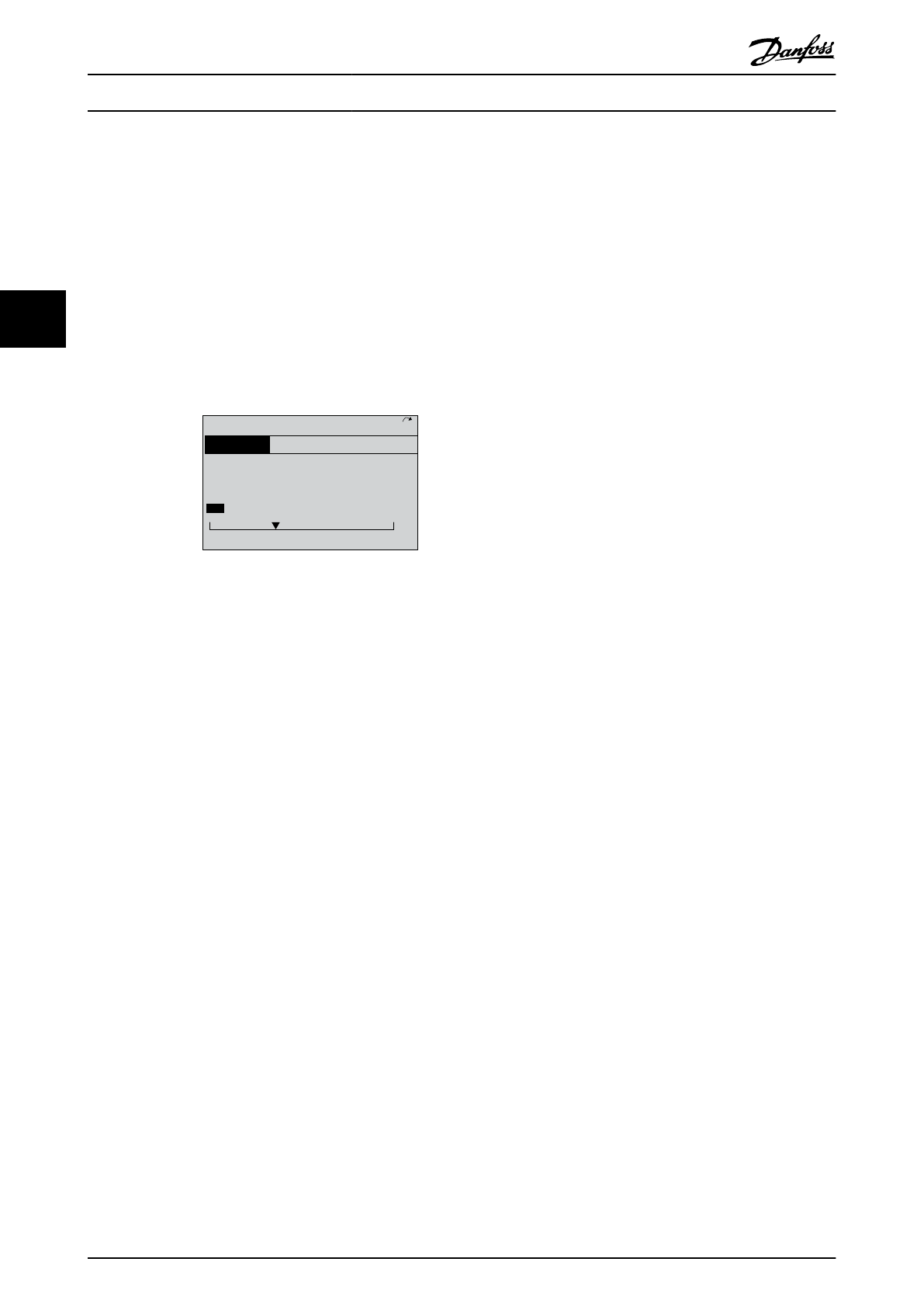

130B

T772.10

   Q2

0.0 Hz

                                0.00kW                      1(1)

Motor Setup

1 - 21 Motor Power [kW ]

4.0

 kW

Рисунок   3.5

9.

Между   клеммами   управления   12   и   27   следует
установить   перемычку.   В   данном   случае   нужно
оставить

5-12   Клемма   27,   цифровой   вход

  на

уровне   заводского   значения   по   умолчанию.   В
противном   случае   выберите

Не   используется

.

Для   преобразователей   частоты   с
дополнительным   обводом   Danfoss   перемычка
не   требуется.

10.

3-02   Мин.   задание

11.

3-03   Макс.   задание

12.

3-41   Время   разгона   1

13.

3-42   Время   замедления   1

14.

3-13   Место   задания

.   Привязано   к   Ручному/

автоматическому   режиму*   местного
дистанционного   задания.

На   этом   процедура   быстрой   настройки   завершена.
Нажмите   [Status]   (Состояние)   для   возврата   к   рабочему
дисплею.

3.4  Автоматическая адаптация двигателя

Автоматическая   адаптация   двигателя   (ААД)   реализует
алгоритм   контроля,   при   выполнении   которого
измеряются   электрические   параметры   двигателя   для
оптимизации   его   взаимодействия   с   преобразователем
частоты.

•

Преобразователь   частоты   строит
математическую   модель   двигателя   для
регулировки   выходного   тока   электродвигателя.

В   ходе   процедуры   также   выполняется
проверка   баланса   входных   фаз   питания.
Производится   сравнение   характеристик
двигателя   с   данными,   введенными   в
параметрах

1-20   Мощность   двигателя   [кВт]

–

1-25   Номинальная   скорость   двигателя

.

•

При   ее   выполнении   двигатель   не   вращается,   и
это   не   причиняет   ему   никакого   вреда

•

Для   некоторых   двигателей   полную   проверку
выполнить   невозможно.   В   данном   случае
следует   выбрать

Включ.упрощ.   AАД

.

•

Если   к   двигателю   подключен   выходной   фильтр,
выберите

Включ.упрощ.   AАД

.

•

Если   активируются   какие-либо   сигнальные   и
предупреждающие   индикаторы,   см.

8   Предупреждения   и   аварийные   сигналы

•

Для   получения   оптимальных   результатов
процедуру   следует   выполнять   на   холодном
двигателе.

Для   выполнения   ААД

1.

Нажмите   [Main   Menu]   (Главное   меню)   для
доступа   к   параметрам.

2.

Прокрутите   до   группы   параметров   1-**

Нагрузка/двигатель

.

3.

Нажмите   [OK].

4.

Прокрутите   до   группы   параметров   1-2*

Данные

двигателя

.

5.

Нажмите   [OK].

6.

Прокрутите   до   пункта

1-29   Авто   адаптация

двигателя   (AАД)

.

7.

Нажмите   [OK].

8.

Выберите

Включ.   полной   ААД

.

9.

Нажмите   [OK].

10.

Следуйте   инструкциям   на   дисплее.

11.

Тест   будет   выполнен   автоматически;   после   его
завершения   на   экран   будет   выведено
соответствующее   сообщение.

3.5  Контроль вращения двигателя

Перед   началом   эксплуатации   преобразователя   частоты
проверьте   направление   вращения   двигателя.

1.   Нажмите   [Hand   On]   (Ручной   пуск).

2.   Нажмите   [

►

]   для   установки   положительного

задания.

3.   Проверьте,   что   отображаемая   скорость
положительная.
