2.4.1 Требования

ВНИМАНИЕ!

ОПАСНОЕ ОБОРУДОВАНИЕ!

Торсионные   валы   и   электрическое   оборудование   могут
быть   опасны.   Все   электромонтажные   работы   должны
выполняться   в   соответствии   с   государственными   и
местными   нормами   электробезопасности.   Настоятельно
рекомендуется,   чтобы   все   монтажные,   пусконаладочные
работы   и   техническое   обслуживание   выполнялись
только   квалифицированным   и   специально   обученным
персоналом.   Отказ   следовать   данным   рекомендациям
может   привести   к   летальному   исходу   или   серьезным
травмам.

ПРЕДУПРЕЖДЕНИЕ

ИЗОЛЯЦИЯ ПРОВОДОВ!

Проложите   провода   входного   питания,   кабеля   двигателя
и   проводку   подключения   элементов   управления   в   трех
разных   металлических   кабелепроводах,   либо
используйте   изолированный   экранированный   кабель
для   изоляции   высокочастотных   помех.   Несоблюдение
требований   к   изоляции   силовых   кабелей,   проводки
двигателя   и   проводки   подключения   элементов
управления   может   привести   к   снижению   эффективности
преобразователя   частоты   и   работы   соответствующего
оборудования.

В   целях   безопасности   необходимо   выполнить   соблюдать
требования.

•

Электронные   средства   управления   подключены
к   опасному   сетевому   напряжению.   При
подключении   питания   к   устройству
необходимо   соблюдать   повышенную
осторожность   во   избежание   поражения
электрическим   током.

•

Отдельно   прокладывайте   кабели   двигателя   от
разных   преобразователей   частоты.
Индуцированное   напряжение   от   выходных
кабелей   двигателей,   проложенных   рядом   друг
с   другом,   может   зарядить   конденсаторы
оборудования   даже   при   выключенном   и
изолированном   оборудовании.

Защита   оборудования   от   перегрузки

•

Функция   преобразователя   частоты,
активируемая   электронной   системой,
обеспечивает   защиту   двигателя   от   перегрузки.
Данная   функция   рассчитывает   уровень
повышения   для   начала   отсчета   времени   для
функции   отключения   (останова   выхода
контроллера).   Чем   выше   увеличение   значения
тока,   тем   быстрее   выполняется   отключение.
Защита   двигателя   от   перегрузки   соответствует

классу   20.   См.

8   Предупреждения   и   аварийные

сигналы

  с   подробным   описанием   функции

отключения.

•

Поскольку   проводка   двигателя   является
источником   тока   высоких   частот,   важно
прокладывать   проводку   силовых   сетей,
проводку   двигателя   и   проводку   подключения
элементов   управления   отдельно.   Используйте
металлические   кабелепроводы   или
изолированный   экранированный   кабель.
Несоблюдение   требований   к   изоляции   силовых
кабелей,   проводке   двигателя   и   проводке
подключения   элементов   управления   может
привести   к   снижению   эффективности   работы
оборудования.

•

Все   преобразователи   частоты   должны   быть
оборудованы   системой   защиты   от   короткого
замыкания   и   перегрузки   по   току.   Для
реализации   такой   защиты   следует
использовать   входные   предохранители,   см.

Рисунок   2.6

.   Если   они   не   устанавливаются

производителем,   их   должен   установить
специалист   во   время   монтажа.   Максимальные
номиналы   предохранителей   см.   в

10.3   Спецификации   предохранителей

.

L1

L1

L2

L2

L3

L3

GND

91

92

93

Fuses

130BB460.10

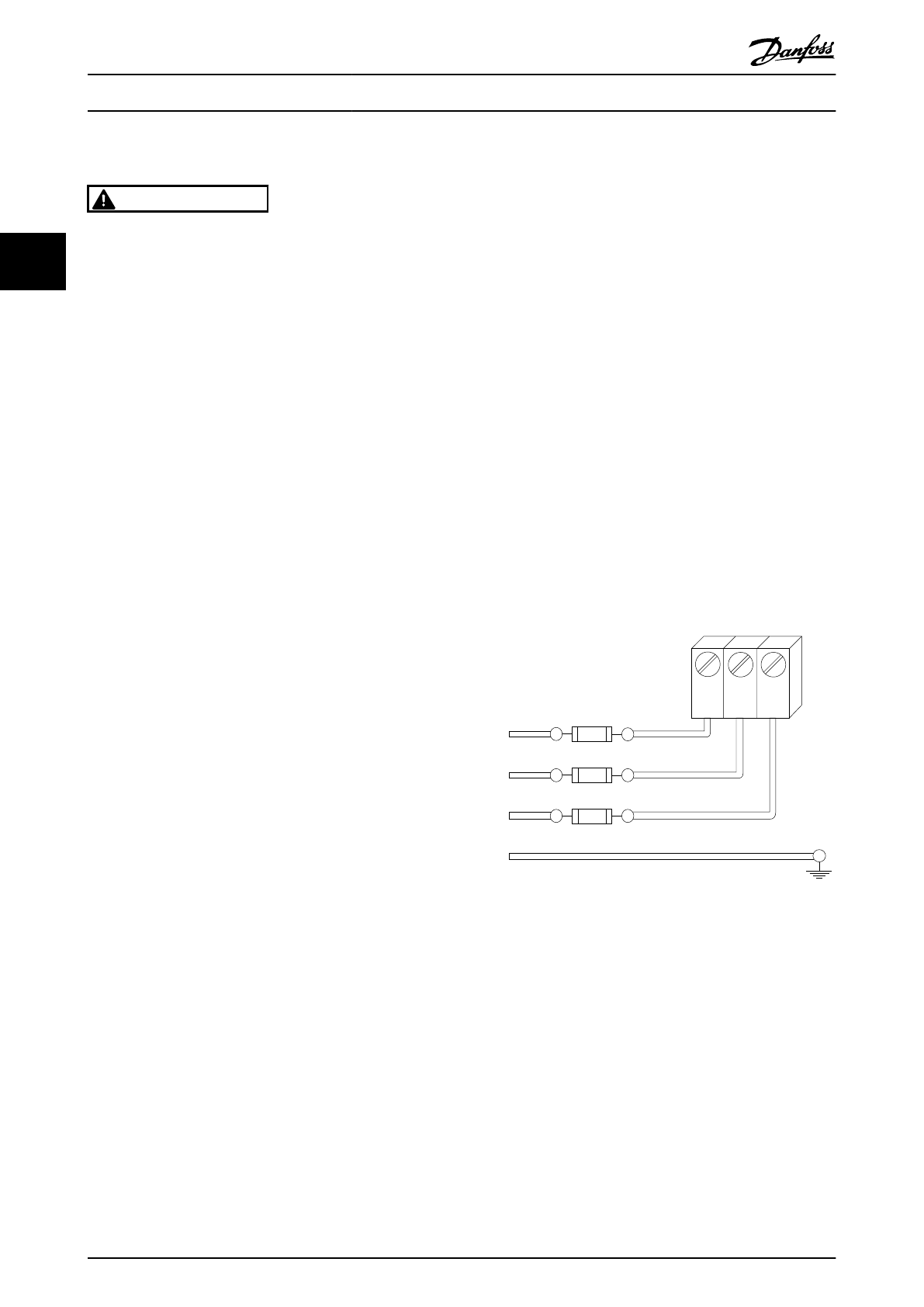

Рисунок   2.6   Предохранители   преобразователя   частоты

Тип   и   номинал   провода

•

Вся   система   проводки   должна   соответствовать
государственным   и   местным   нормам   и
правилам   в   отношении   сечения   провода   и
температуры   окружающей   среды.

•

Компания   Danfoss   рекомендует   применять
силовые   кабели   из   медного   провода,
рассчитанного   на   минимальную   температуру
75

°

C.

•

См.

10.1   Спецификации,   зависящие   от

мощности

  с   описанием   рекомендуемых

размеров   кабеля.
