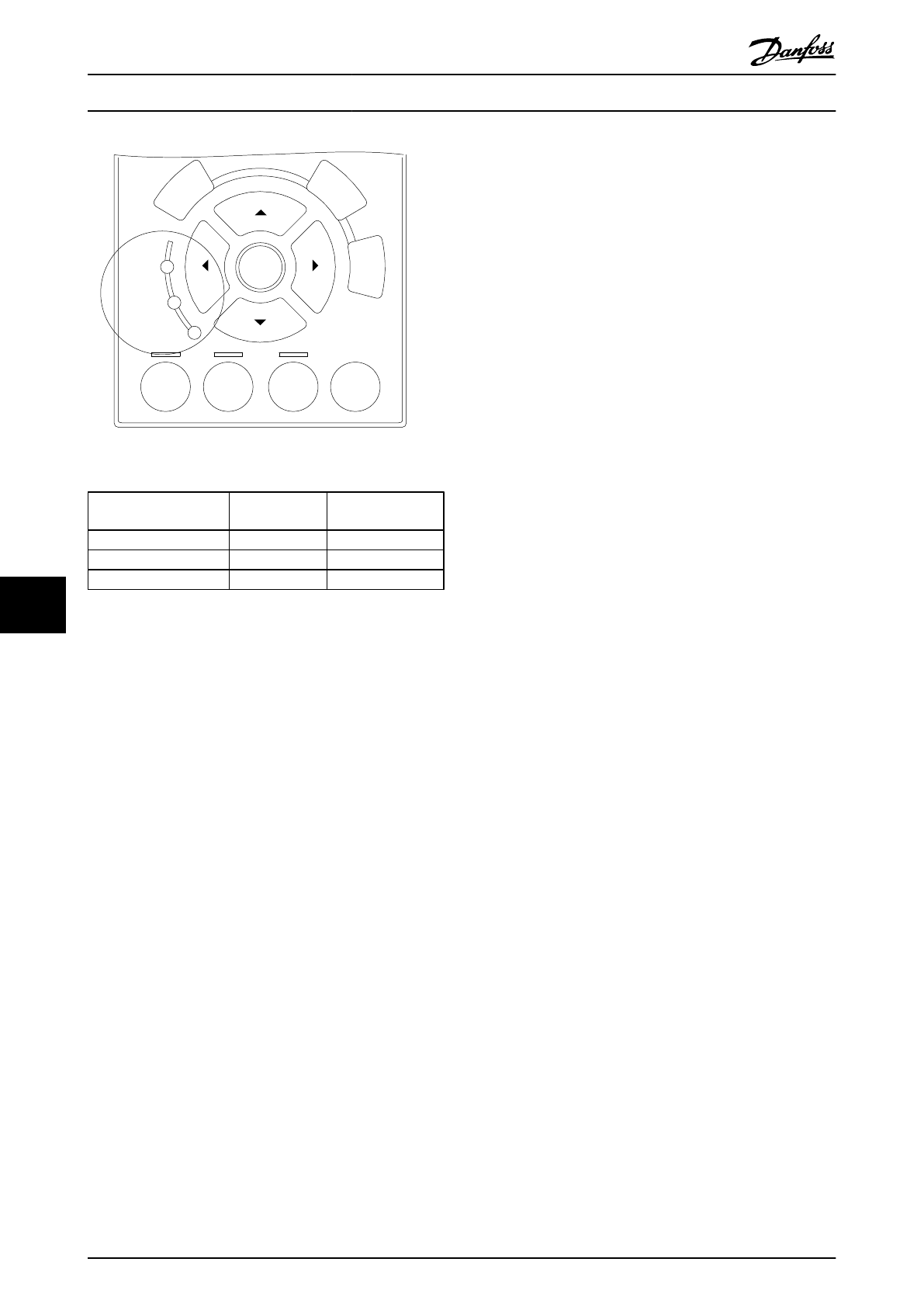

Auto
on
Reset
Hand
on
Off
Back
C
anc
el
In
fo
OK
On
Alarm
Warn.
130BB467.10
Рисунок 8.3
Предупр.
светодиод
Аварийный
светодиод
Предупреждение
Вкл.
Выкл.
Аварийный сигнал
Выкл.
Вкл. (мигает)
Блокировка отключения Вкл.
Вкл. (мигает)
Таблица 8.1
8.4 Определения предупреждений и
аварийных сигналов
Ниже приводится информация о предупреждениях/
аварийных сигналах, описывающая условия их
возникновения, возможные причины и способ
устранения либо процедуру поиска неисправностей.
ПРЕДУПРЕЖДЕНИЕ 1, 10В низк.
Напряжение на плате управления с клеммы 50 ниже 10
В.
Снимите часть нагрузки с клеммы 50, поскольку
источник питающего напряжения 10 В перегружен.
Макс. 15 мА или мин. 590
Ω
.
Это может быть вызвано коротким замыканием в
подсоединенном потенциометре или неправильным
подключением проводов потенциометра.
Устранение неисправностей
Отключите провод от клеммы 50. Если предупреждения
не возникает, проблема связана с подключением
проводов. Если предупреждение не исчезает, замените
плату управления.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 2, Ошибка нуля
Это предупреждение или аварийный сигнал возникает,
если пользователь запрограммировал соответствующую
функцию в
6-01 Функция при тайм-ауте нуля
. Сигнал на
одном из аналоговых входов составляет менее 50 % от
минимального значения, запрограммированного для
данного входа. Это условие может быть вызвано
обрывом проводов или неисправностью устройства,
посылающего сигнал.
Устранение неисправностей
Проверьте соединения на всех клеммах
аналогового входа. Клеммы 53 и 54 платы
управления — для сигналов, клемма 55 —
общая. Клеммы 11 и 12 MCB 101 — для
сигналов, клемма 10 — общая. Клеммы 1, 3, 5
MCB 109 — для сигналов, клеммы 2, 4, 6 —
общие).
Убедитесь, что установки программирования
преобразователя частоты и переключателя
совпадают с типом аналогового сигнала.
Выполните тестирование сигнала входной
клеммы.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 3, Нет
двигателя
К выходу преобразователя частоты не подключен
двигатель.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 4, Обрыв фазы
Отсутствует фаза со стороны источника питания, или
слишком велик дисбаланс сетевого напряжения. Это
сообщение появляется также при отказе входного
выпрямителя в преобразователе частоты.
Дополнительные устройства программируются в
14-12 Функция при асимметрии сети
.
Устранение неисправностей
Проверьте напряжение питания и токи в цепях питания
преобразователя частоты.
ПРЕДУПРЕЖДЕНИЕ 5, Повыш напряж
Напряжение промежуточной цепи (пост. тока) выше
значения, при котором формируется предупреждение о
высоком напряжении. Предел зависит от номинального
значения напряжения преобразователя частоты.
Устройство не блокируется.
ПРЕДУПРЕЖДЕНИЕ 6, Пониж напряж
Напряжение промежуточной цепи (постоянного тока)
ниже значения, при котором формируется
предупреждение о пониженном напряжении. Предел
зависит от номинального значения напряжения
преобразователя частоты. Устройство не блокируется.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 7, Превыш
напряж
Если напряжение в промежуточной цепи превышает
предельно допустимое значение, преобразователь
частоты через некоторое время отключается.
Устранение неисправностей
Подключите тормозной резистор
Увеличьте время изменения скорости
Выберите тип изменения скорости
Включите функции в
2-10 Функция торможения
Предупреждения и аварийные ...
