130BA266.10
+DC
BR-
B
M
A
I
N
S
L1 L2 L3
91 92 93
RELA
Y 1 RELA
Y 2
99
- LC -
U
V
W
MO
TOR

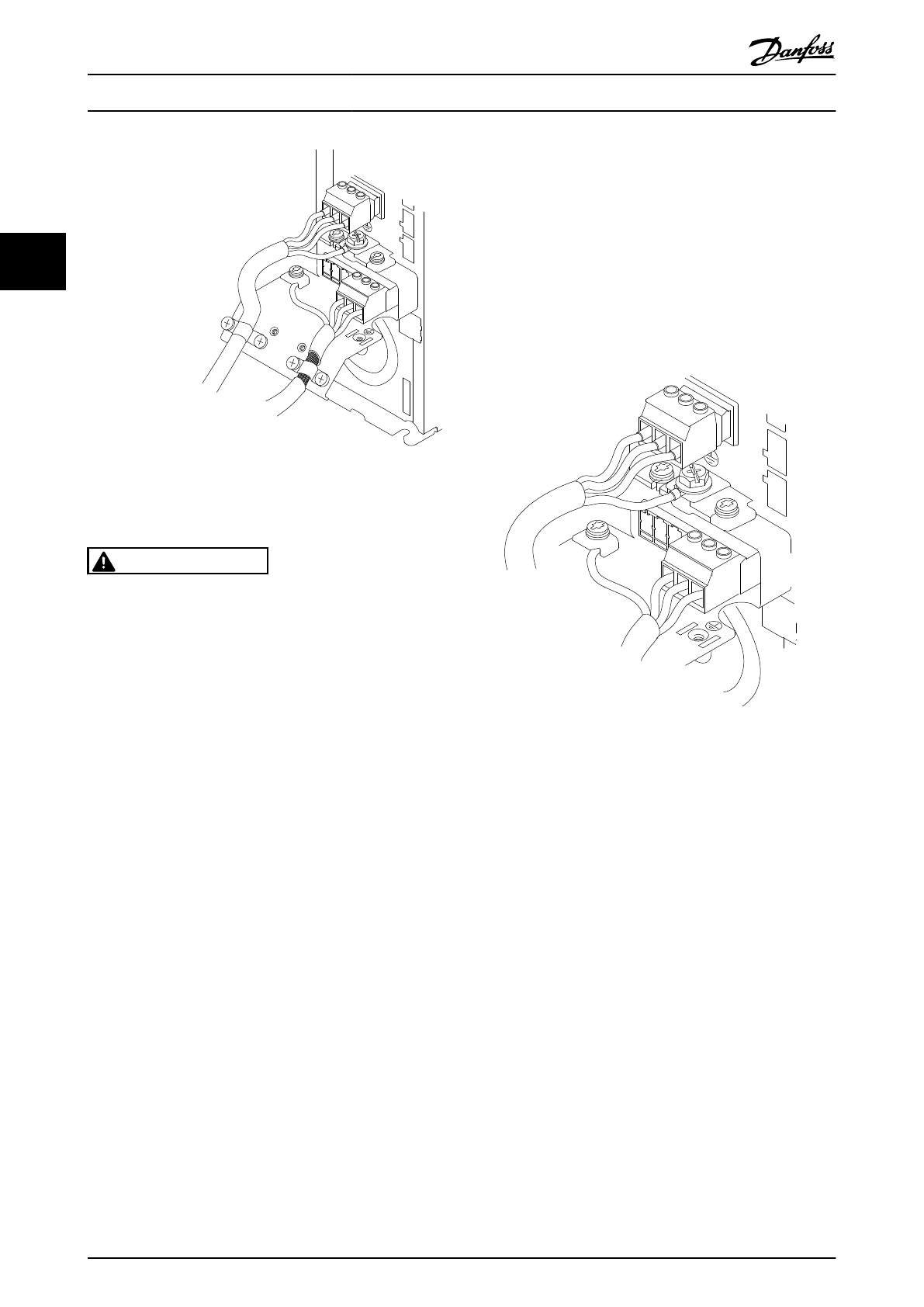

Рисунок 2.7 Заземление с помощью экранированного кабеля
2.4.3 Подключение двигателя
ВНИМАНИЕ!
ИНДУЦИРОВАННОЕ НАПРЯЖЕНИЕ!
Отдельно прокладывайте выходные кабели двигателя от
разных преобразователей частоты. Индуцированное
напряжение от выходных кабелей двигателей,
проложенных рядом друг с другом, может зарядить
конденсаторы оборудования даже при выключенном и
изолированном оборудовании. Несоблюдение
требований к раздельной прокладке выходных кабелей
двигателя может привести к летальному исходу или
серьезным травмам.
•
Для получения информации о максимальных
размерах проводов см.
•
Соблюдайте требования государственных и
местных норм электробезопасности для
размеров кабеля.
•
Заглушки проводки двигателя или панели
доступа соответствуют требованиям стандарта
IP21 и выше (NEMA1/12).
•
Запрещается устанавливать конденсаторы
между преобразователем частоты и двигателем
для компенсации коэффициента мощности.
•
Запрещается подключать пусковое устройство
или устройство переключения полярности
между преобразователем частоты и
двигателем.
•
Подключите проводку трехфазного двигателя к
клеммам 96 (U), 97 (V), и 98 (W).
•
Заземлите кабель в соответствии с данными
инструкциями по заземлению.
•
Крутящий момент клемм должен
соответствовать данным, указанным в
10.4.1 Моменты затяжки контактов
•
Соблюдайте требования производителя
двигателя, относящиеся к его подключению.
показано подключение сетевого питания,
двигатель и заземление для базовых преобразователей
частоты. Фактические конфигурации отличаются для
разных типов устройств и дополнительного
оборудования.
95
130BB920.10
+DC
BR-
B
M
A
I
N
S
L1 L2 L3
91 92 93
RELA
Y 1 RELA
Y 2
99
- LC -
U
V
W
MO
TOR
99
Рисунок 2.8 Проводка двигателя, силовых кабелей и
заземления
2.4.4 Подключение сети переменного
тока.
•
Размер проводов в зависимости от входного
тока для преобразователя частоты.
Максимальный размер проводов указан в
10.1 Спецификации, зависящие от мощности
.
•
Используйте кабель размером, рекомендуемым
государственными и местными нормами
электробезопасности.
•
Подключите проводку 3-фазного входного
питания переменного тока к клеммам L1, L2 и
L3 (см.
•
В зависимости от конфигурации оборудования
входное питание подключается к силовым
входным клеммам или ко входу разъединителя.
Установка
VLT
®
AutomationDrive
Руководство по эксплуатации
14
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
2
2
