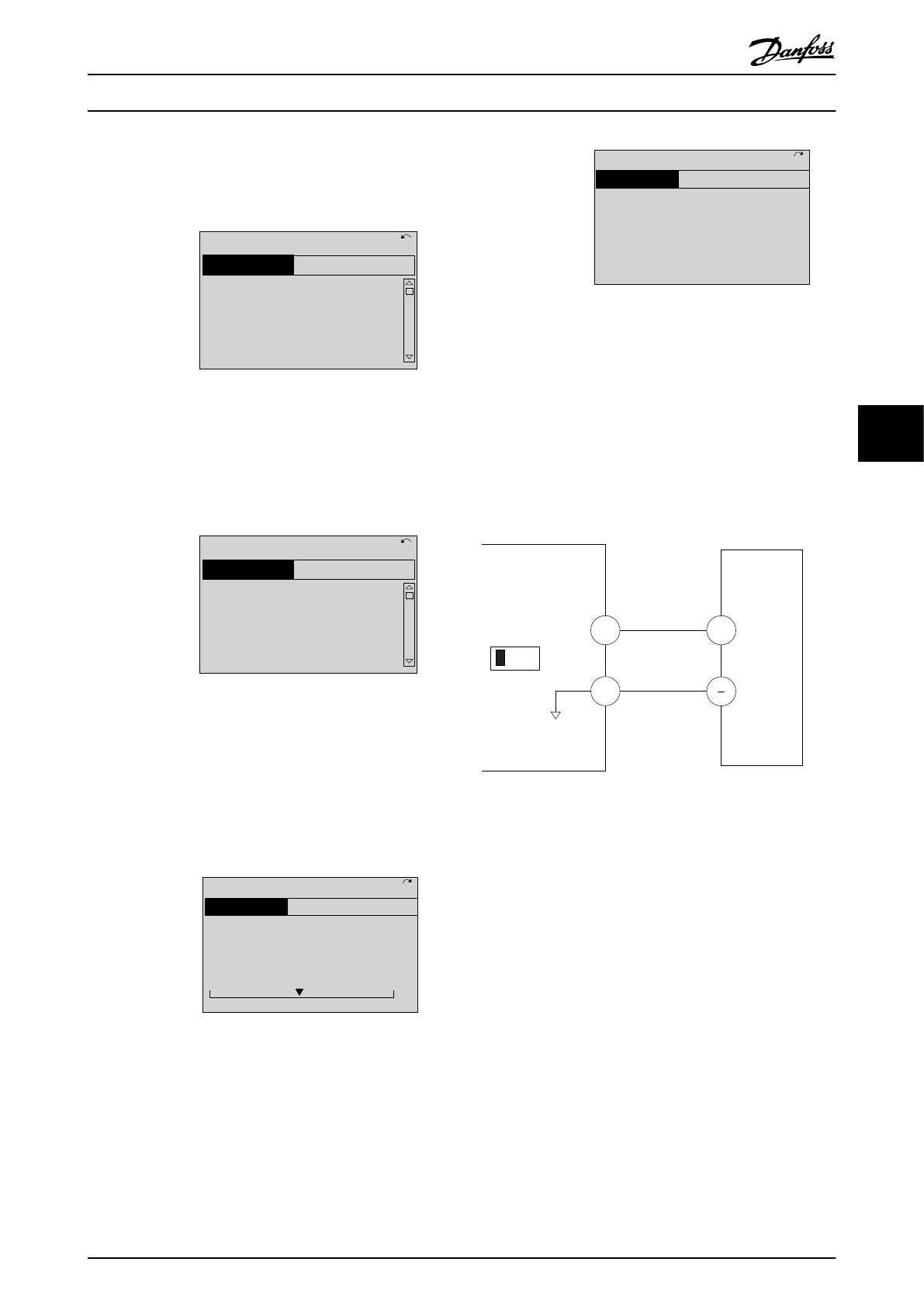

-10 Клемма 53, низкое напряжение; -11 Клемма 53, высокое напряжение; Примеры программирования клеммы; установки - Danfoss VLT Automation Drive FC 300 - Инструкция по эксплуатации - Страница 40

4.

6-10   Клемма   53,   низкое   напряжение

.   Установите

минимальное   внешнее   задание   напряжения   на
клемме   53   на   уровне   0   В.   (Минимальный
входной   сигнал   в   этом   случае   составляет   0   В.)

Q3-21

130B

T764.10

6-10 Terminal 53 Low

          Voltage

0.00 V

14.7%                                     0.00A                           1(1)

Analog Reference

Рисунок   5.4

5.

6-11   Клемма   53,   высокое   напряжение

.

Установите   максимальное   внешнее   задание
напряжения   на   клемме   53   на   10   В.
(Максимальный   входной   сигнал   в   этом   случае
составляет   10   В.)

Q3-21

130B

T765.10

6-11 Terminal 53 High

          Voltage

10.00 V

14.7%                                     0.00A                           1(1)

Analog Reference

Рисунок   5.5

6.

6-14   Клемма   53,   низкое   зад./обр.   связь

.

Установите   минимальное   задание   скорости   на
клемме   53   на   уровне   6   Гц.   (В   этом   случае
преобразователь   частоты   получает
информацию   о   том,   что   минимальное
напряжение   на   клемме   53   (0   В)   равно   на
выходе   6   Гц.)

130B

T773.11

Q3-21

14.7 %                                  0.00 A                       1(1)

Analog Reference

6 - 14  Terminal 53 Low
            Ref./Feedb. Value

000020.000

Рисунок   5.6

7.

6-15   Клемма   53,   высокое   зад./обр.   связь

.

Установите   максимальное   задание   скорости   на
клемме   53   на   уровне   60   Гц.   (В   этом   случае
преобразователь   частоты   получает
информацию   о   том,   что   максимальное
напряжение   на   клемме   53   (10   В)   равно   на
выходе   60   Гц.)

130B

T774.11

Q3-21

14.7 %                                  0.00 A                       1(1)

Analog Reference

6 - 15  Terminal 53 High
            Ref./Feedb. Value

50.000

Рисунок   5.7

После   подключения   к   клемме   53   преобразователя
частоты   внешнего   устройства,   подающего   управляющий
сигнал   0–10   В,   система   будет   готова   к   работе.   Обратите
внимание,   что   полоса   прокрутки,   показанная   справа   на
последнем   изображении   дисплея,   будет   располагаться
снизу,   что   будет   указывать   на   завершение   процедуры.

На

Рисунок   5.8

  показано   подключение   проводов,

требуемое   для   активации   данной   настройки.

53

55

6-1*

+

A53

U - I

130BB482.10

0-10V

Рисунок   5.8   Пример   подключения   к   внешнему   устройству   с
управляющим   сигналом   0–10   В   (слева   преобразователь
частоты,   справа   внешнее   устройство).

5.3  Примеры программирования клеммы

управления

Клеммы   управления   программируются.

•

Каждая   клемма   может   выполнять   присущие
только   ей   функции

•

Параметры   конкретной   схемы   активируют
функцию

В

Таблица   2.5

  указаны   номера   параметров   клемм

управления   и   установки   по   умолчанию.   (Установку   по
умолчанию   можно   изменить   в

0-03   Региональные

установки

.)

Ниже   приводится   пример   доступа   к   клемме   18   для
просмотра   установки   по   умолчанию.
