Клемма   53   по   умолчанию   используется   для
сигнала   задания   скорости   в   разомкнутом
контуре,   заданном   в

16-61   Клемма   53,

настройка   переключателя

.

•

Клемма   54   по   умолчанию   используется   для
сигнала   обратной   связи   в   закрытом   контуре,
заданном   в

16-63   Клемма   54,   настройка

переключателя

.

130B

T310.10

1

2

N   O

VLT

BUS TER.
OFF-ON

A53 A54
U- I    U- I

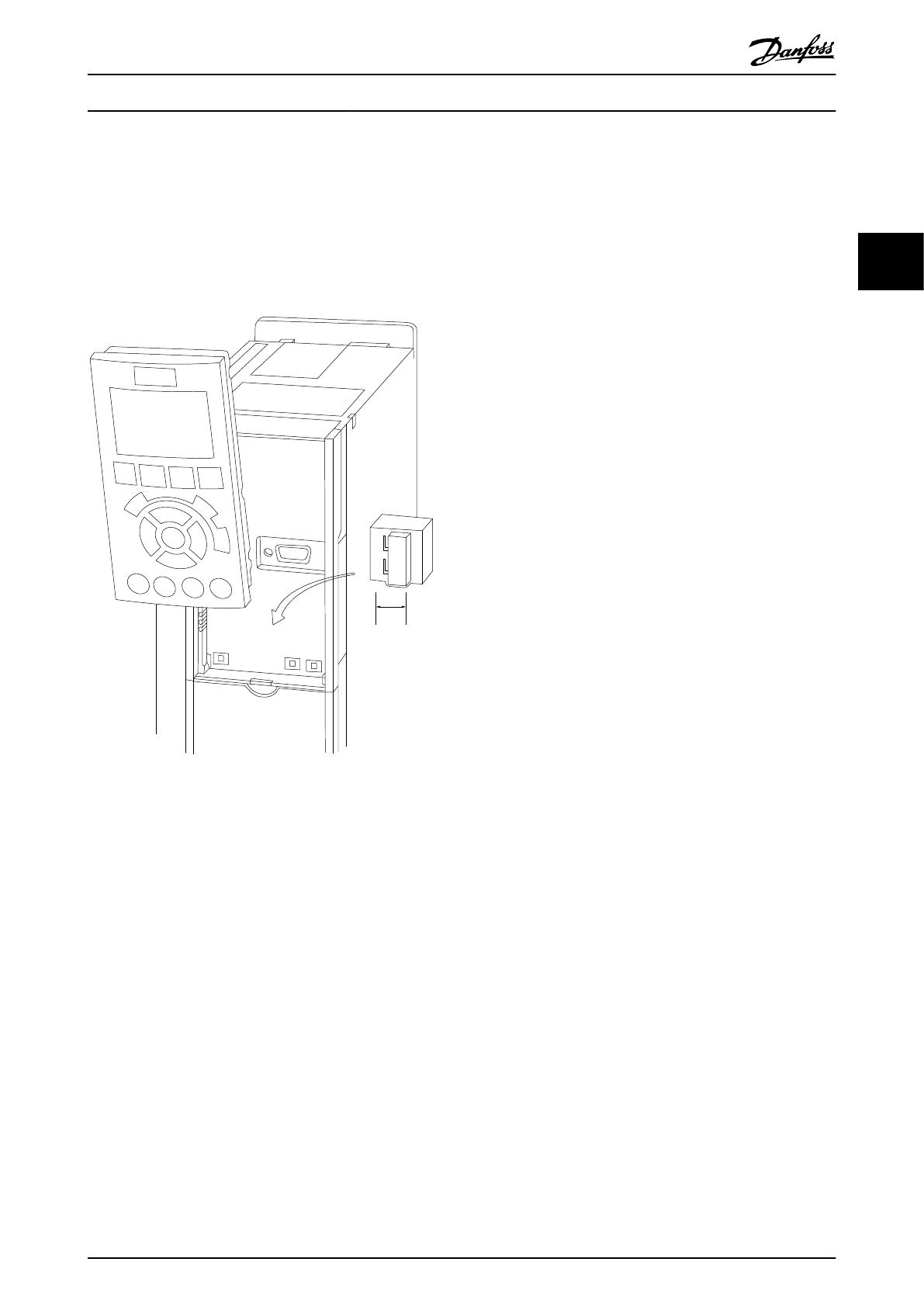

Рисунок   2.18   Расположение   переключателей   клемм   53   и   54   и
переключатель   оконечной   нагрузки   шины

2.4.5.8 Клемма 37

Клемма   37,   функция   безопасного   останова
FC   302   и   FC   301   (дополнительно   для   корпуса   A1)   могут
использовать   функцию   безопасного   останова   через
клемму   управления   37.   Безопасный   останов   отключает
управляющее   напряжение   на   силовых   полупроводниках
выходной   ступени   преобразователя   частоты,   что   в   свою
очередь   препятствует   генерированию   напряжения,
требуемого   для   вращения   двигателя.   Если   активирован
безопасный   останов   (T37),   преобразователь   частоты
подает   аварийный   сигнал,   затем   выполняется
отключение   устройства   и   двигатель   останавливается   с
выбегом.   Потребуется   произвести   перезапуск   вручную.
Функция   безопасного   останова   может   использоваться
для   аварийной   остановки   преобразователя   частоты.   В
нормальном   режиме   работы,   когда   безопасный   останов
не   требуется,   следует   использовать   функцию   обычного
останова   преобразователя   частоты.   При   использовании
автоматического   перезапуска   следует   соблюдать

требования,   указанные   в   стандарте   ISO   12100-2,
параграф   5.3.2.5.

Условия   исполнения   обязательств
Установка   функции   безопасного   останова   и
использование   данной   функции   выполняется   силами
пользователя.

•

Внимательно   прочтите   нормы   и   правила
техники   безопасности,   относящиеся   к
предупреждению   несчастных   случаев.

•

Следует   ознакомиться   с   общими   инструкциями
и   инструкциями   по   технике   безопасности,
приведенными   в   данном   описании,   а   также   с
расширенным   описанием   в   Руководстве   по
проектированию.

•

Следует   хорошо   знать   общие   стандарты   и
стандарты   в   области   техники   безопасности,
относящиеся   к   тем   или   иным   способам
применения.

Пользователь   выступает   в   качестве:   интегратора,
оператора,   персонала   для   обслуживания   и   поддержки.

Стандарты
Использование   функции   безопасного   останова   на
клемме   37   требует   от   пользователя   соблюдения   всех
нормативов   безопасности,   включая   соответствующие
законы,   нормативно-правовые   акты   и   предписания.
Дополнительная   функция   безопасного   останова
соответствует   следующим   стандартам.

EN   954-1:   1996,   категория   3

IEC   60204-1:   2005,   категория   0   —
неуправляемый   останов

IEC   61508:   1998   SIL2

IEC   61800-5-2:   2007   —   функция   безопасного
останова   крутящего   момента   (STO)

IEC   62061:   2005   SIL   CL2

ISO   13849-1:   2006   категория   3   PL   d

ISO   14118:   2000   (EN   1037)   —   предотвращение
непреднамеренного   пуска

Следует   иметь   в   виду,   что   информации   и   указаний
инструкции   по   эксплуатации   недостаточно   для
правильного   и   безопасного   использования   режима
безопасного   останова.   Следует   соблюдать   инструкции   и
использовать   информацию,   приведенные   в
соответствующем   Руководстве   по   проектированию.

Защитные   меры

•

Установка   и   ввод   в   эксплуатацию   систем
безопасности   должны   выполняться   только
квалифицированным   персоналом,   обладающим
соответствующими   навыками.

•

Устройство   следует   устанавливать   в   шкафах
IP54   или   в   других   подобных   условиях.
