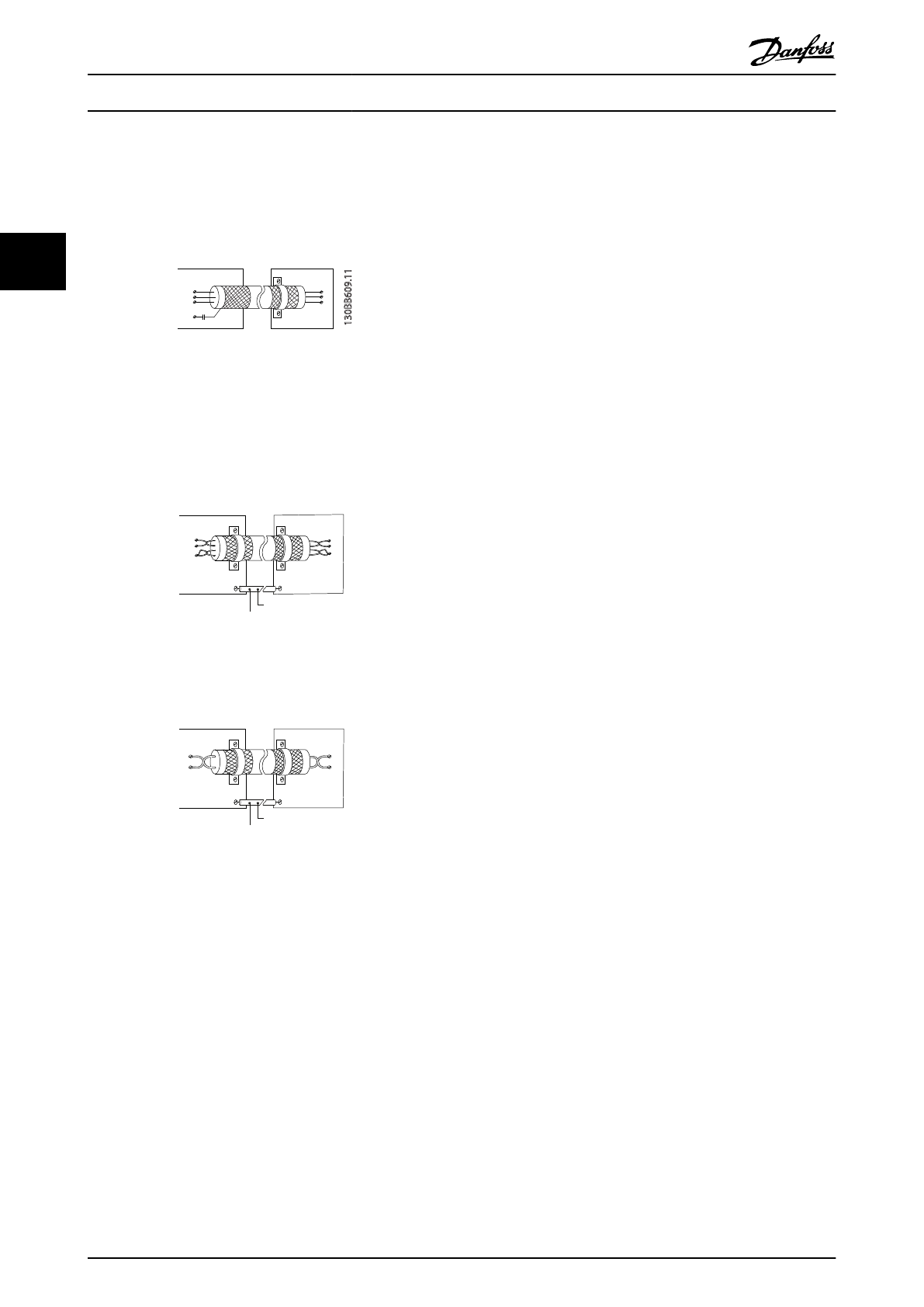

Контуры   заземления   50/60   Гц
Если   используются   очень   длинные   кабели   управления,
могут   возникать   контуры   заземления.   Для   их   устранения
следует   подключить   один   конец   экрана   к   земле   через
конденсатор   емкостью   100   нФ   (обеспечив   короткие
выводы).

100nF

FC

PE

PE

PLC

130BB609.11

Рисунок   2.15

Избегайте   помех   ЭМС   в   системе   последовательной
связи
Эта   клемма   подключается   к   земле   через   внутреннюю
цепочку   RC.   Для   снижения   помех   между   проводниками
используются   кабели   с   витыми   парами.   Рекомендуемый
метод   показан   ниже:

PE

FC

PE

FC

130BB923.11

PE

PE

69
68
61

69
68
61

1

2

Рисунок   2.16

В   качестве   альтернативы,   соединение   к   клемме   61
может   быть   пропущено:

PE

FC

PE

FC

130BB924.11

PE

PE

69

69

68

68

1

2

Рисунок   2.17

2.4.5.5 Функции клемм управления

Функции   преобразователя   частоты   управляются   путем
получения   входных   сигналов   управления.

•

Для   каждой   клеммы   программируется
поддерживаемая   функция   с   использованием
параметров   данной   клеммы.   В

Таблица   2.5

приведены   клеммы   с   соответствующими
параметрами.

•

Очень   важно,   чтобы   каждая   клемма
управления   была   правильно
запрограммирована   на   работу   с
соответствующей   функцией.   Подробные
сведения   о   доступе   к   параметрам   см.   в

4   Интерфейс   пользователя

,   информация   о

программировании   приводится   в

5   Программирование   преобразователя
частоты

.

•

По   умолчанию   клеммы   запрограммированы
таким   образом,   чтобы   обеспечить   работу
преобразователя   частоты   в   стандартном
режиме   работы.

2.4.5.6 Клеммы с перемычкой 12 и 27

Между   клеммами   12   (или   13)   и   27   может   понадобиться
перемычка   для   работы   преобразователя   частоты   с
запрограммированными   значениями   заводских
настроек   по   умолчанию.

•

Клемма   27   цифрового   входа   служит   для
получения   команды   внешней   блокировки   24   В
постоянного   тока.   Во   многих   случаях
применения   пользователь   подключает   внешнее
устройство   блокировки   к   клемме   27.

•

Если   устройство   блокировки   отсутствует,
соедините   перемычкой   клемму   управления   12
(рекомендуется)   или   13   с   клеммой   27.   Это
позволит   передать   внутренний   сигнал   24   В   на
клемму   27.

•

При   отсутствии   сигнала   устройство   не   будет
работать.

•

При   отображении   в   строке   состояния   в   нижней
части   LCP   показаний   АВТОМАТИЧЕСКИЙ
УДАЛЕННЫЙ   СИГНАЛ   ОСТАНОВА   ВЫБЕГОМ
устройство   готово   к   работе,   но   не   хватает
входного   сигнала   на   клемме   27.

•

При   фабричной   установке   дополнительного
оборудования   на   клемму   27   не   удаляйте   эту
проводку.

2.4.5.7 Переключатели клемм 53 и 54

•

Клеммы   аналоговых   входов   53   и   54   можно
назначать   как   для   работы   с   входными
сигналами   напряжения   (-10–10   В),   так   и   с
входными   сигналами   тока   (0/4–20   мА).

•

Перед   изменением   положения   переключателя
отключите   преобразователь   частоты   от   сети.

•

Для   выбора   типа   сигнала   используются
переключатели   A53   и   A54.   U   для   выбора
напряжения,   I   для   выбора   тока.

•

Доступ   к   переключателям   можно   получить,
сняв   LCP   (см.

Рисунок   2.18

).   Обратите   внимание,

что   некоторые   дополнительные   платы   для
устройства   могут   закрывать   данные
переключатели,   и   для   изменения   позиции
переключателя   их   потребуется   снять.   Всегда
отключайте   питание   устройства   перед   снятием
дополнительных   плат.
