130BB921.11

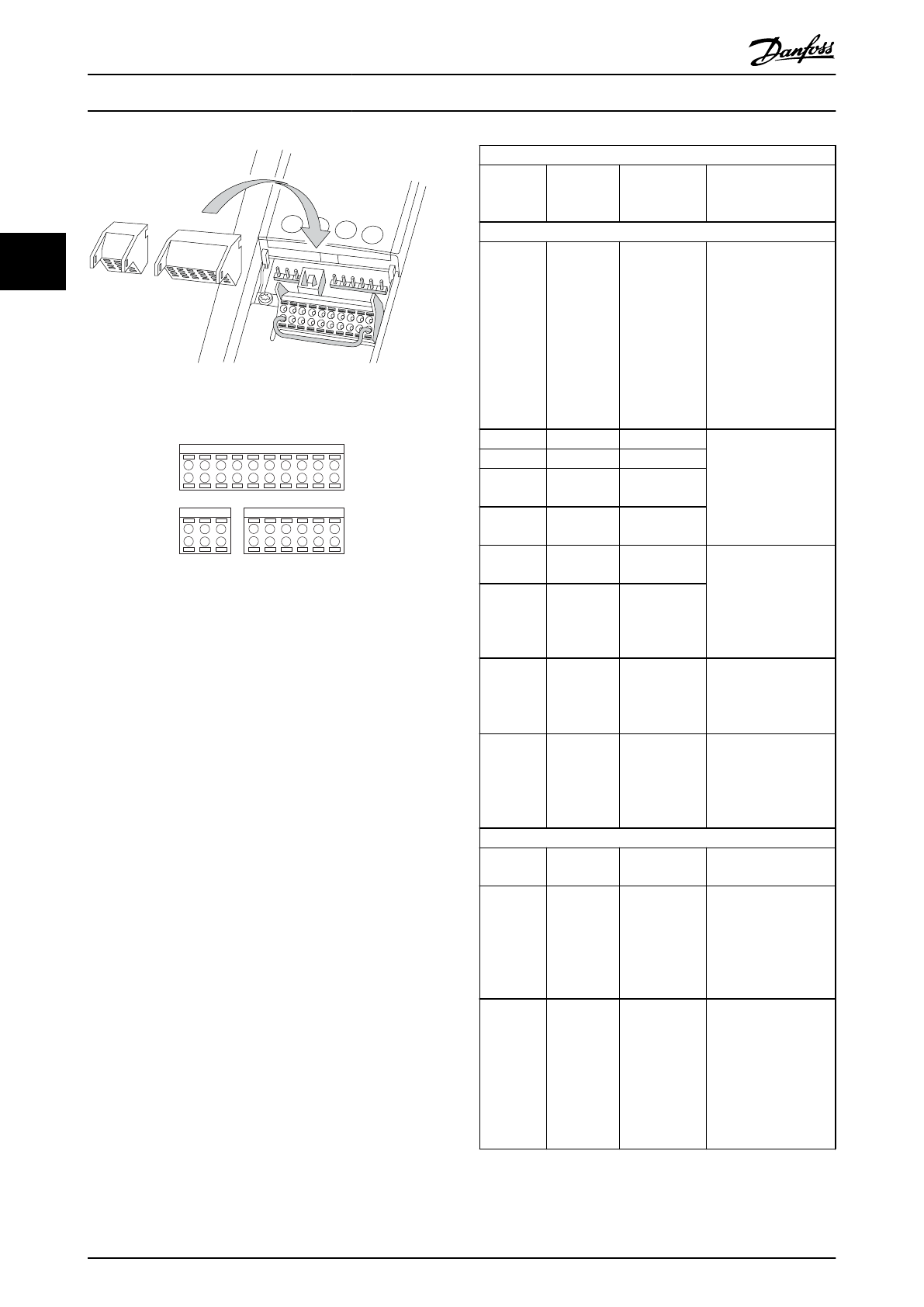

Рисунок   2.11   Расположение   клемм   управления

12 13 18 19 27 29 32 33 20 37

39 42 50 53 54 55

61 68 69

130BB931.10

1

2

3

Рисунок   2.12   Номера   клемм

•

Разъем   1   содержит   четыре   программируемые
клеммы   цифровых   входов,   две   дополнительные
клеммы,   программируемые   для   использования
с   цифровыми   входами   либо   цифровыми
выходами,   клемму   питания   24   В   пост.   тока   и
общую   клемму   для   дополнительного
пользовательского   источника   питания   24   В
пост.   тока.   FC   302   и   FC   301   (дополнительные
устройства   в   приложении   A1)   также
обеспечивают   цифровой   вход   для   функции   STO
(Безопасный   останов   крутящего   момента).

•

Разъем   2   содержит   клеммы   (+)68   и   (-)69   для
порта   последовательной   связи   RS-485

•

Разъем   3   имеет   два   аналоговых   входа,   один
аналоговый   выход,   клемму   питания   10   В   пост.
тока   и   общие   клеммы   для   входов   и   выходов.

•

Разъем   4   содержит   порт   USB   для
использования   с   MCT   10   Set-up   Software.

•

Кроме   того,   имеются   два   выхода   реле   типа   С,
которые   могут   располагаться   в   разных   местах
в   зависимости   от   конфигурации   и   типоразмера
преобразователя   частоты.

•

На   некоторых   дополнительных   устройствах,
доступных   для   заказа,   могут   присутствовать
дополнительные   клеммы.   См.   руководство   к
соответствующему   дополнительному
устройству.

См.

10.2   Общие   технические   данные

  для   определений   и

дополнительной   информации.

Описание   клеммы

Клемма

Параметр

Установка

по

умолчанию

Описание

Цифровые   входы/выходы

12,   13

-

+24   В   пост.
тока

Напряжение   питания
24   В   пост.тока.
Максимальный
выходной   ток
составляет   200   мА
(130   мА   для   FC   301)
для   всех   нагрузок   24
В.   Используется   для
цифровых   входов   и
внешних   датчиков.

18

5-10

[8]   Пуск

Цифровые   входы.

19

5-11

[10]   Реверс

32

5-14

[0]   Не
используется

33

5-15

[0]   Не
используется

27

5-12

[2]   Останов
выбегом

Можно   выбирать   в
качестве   цифрового
входа   или   выхода.   По
умолчанию
настроены   в   качестве
входов.

29

5-13

[14]   JOG

20

-

Общая   клемма   для
цифровых   входов   и
потенциал   0   В   для
питания   24   В.

37

-

Отключение
по
превышению
крутящего
момента   (STO)

Безопасный   вход.
Используется   для
STO.

Аналоговые   входы/выходы

39

-

Общий   контакт   для
аналогового   выхода

42

6-50

[0]   Не
используется

Программируемый
аналоговый   выход.
Аналоговый   сигнал
0–20   мА   или   4–20   мА
при   максимуме   500

Ω

50

-

+10   В   пост.
тока

Напряжение   питания
10   В   пост.   тока,
аналоговые   входы.
Максимум   15   мА,
обычно   используется
для   подключения
потенциометра   или
термистора.
