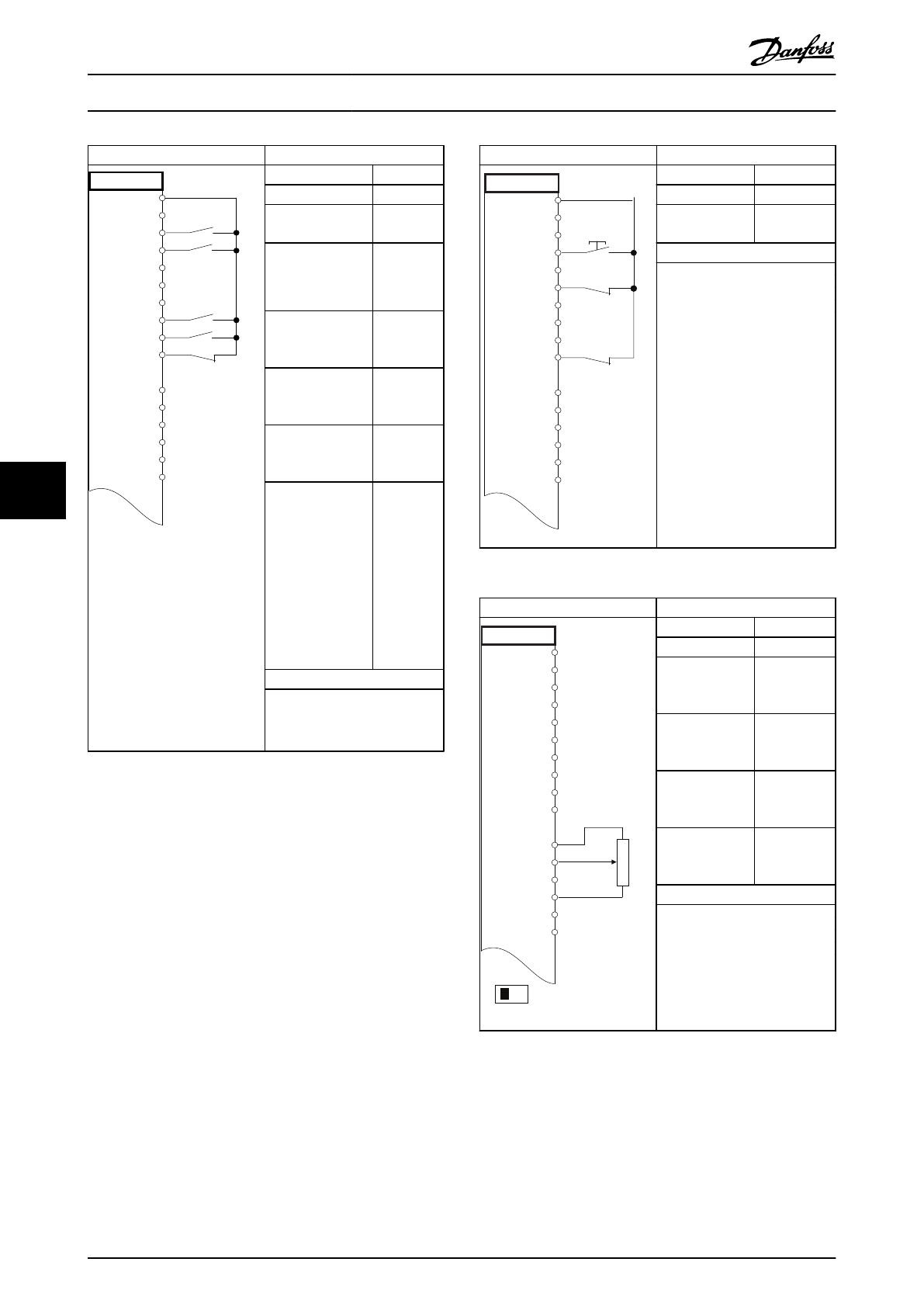

Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
130BB934.10
Функция
Настройка
5-10 Клемма 18,
цифровой вход
[8] Пуск
5-11 Клемма 19,
цифровой вход
[10]
Реверс*
5-12 Клемма 27,
цифровой вход
[0] Не
использует
ся
5-14 Клемма 32,
цифровой вход
[16]
Предуст.
зад., бит 0
5-15 Клемма 33,
цифровой вход
[17]
Предуст.
зад., бит 1
3-10 Предустанов
ленное задание
Предуст. задание
0
Предуст. задание
1
Предуст. задание
2
Предуст. задание
3
25%
50%
75%
100%
* = Значение по умолчанию
Примечания/комментарии.
Таблица 6.7 Пуск/останов с реверсом и 4 предустановленными
скоростями
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
130BB928.10
Функция
Настройка
5-11 Клемма 19,
цифровой вход
[1] Сброс
* = Значение по умолчанию
Примечания/комментарии.
Таблица 6.8 Внешний сброс аварийной сигнализации
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
A53
U - I
≈ 5kΩ
130BB683.10
Функция
Настройка
6-10 Клемма 53,
низкое
напряжение
0,07 В*
6-11 Клемма 53,
высокое
напряжение
10 В*
6-14 Клемма 53,
низкое зад./обр.
связь
0 об/мин
6-15 Клемма 53,
высокое зад./
обр. связь
1500 об/мин
* = Значение по умолчанию
Примечания/комментарии.
Таблица 6.9 Задание скорости (с помощью ручного
потенциометра)
Примеры применения
VLT
®
AutomationDrive
Руководство по эксплуатации
48
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
6
6
