Если

1-06   По   часовой   стрелке

  установлен   как

[0]

Нормальный

  (по   час.   стрелке   по   умолчанию):

4a.   Проверьте,   что   двигатель   вращается   по
часовой   стрелке.

5a.   Проверьте   что   стрелка   направления   панели
LCP   по   часовой   стрелке.

Если

1-06   По   часовой   стрелке

  установлено   на   [1]

Инверсия   (против   часовой   стрелки):

4b.   Проверьте,   что   двигатель   вращается   против
часовой   стрелки.

5b.   Проверьте,   что   стрелка   направления
панели   LCP   против   часовой   стрелки.

3.6  Контроль вращения энкодера

Проверьте   вращение   энкодера   только   при
использовании   ОС   энкодера.   Проверьте   вращение
энкодера   при   разомкнутом   контуре   по   умолчанию.

1.

Проверьте   соответствие   соединения   энкодера
схеме   электрических   соединений.

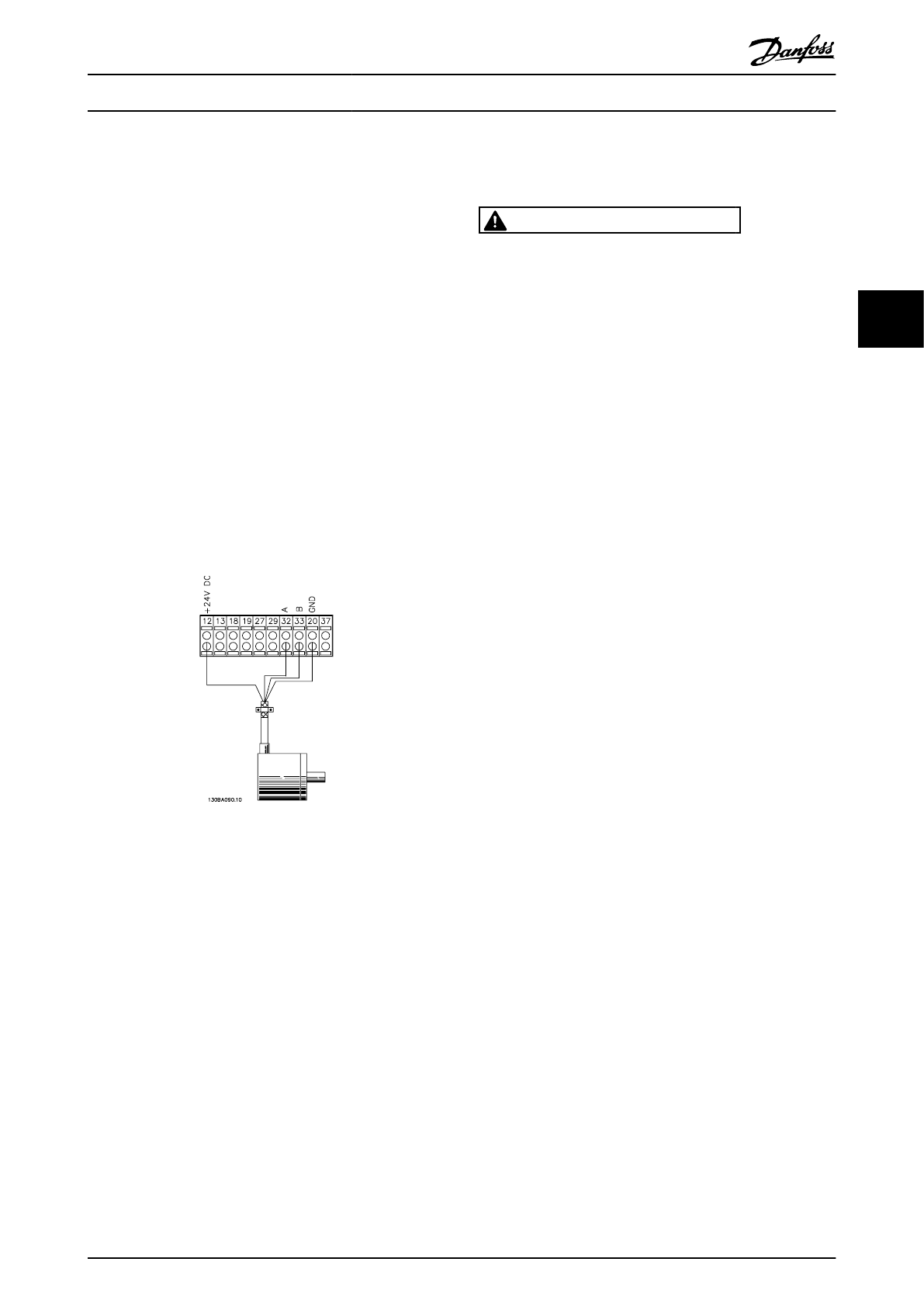

Рисунок   3.6

ПРИМЕЧАНИЕ

При   использовании   дополнительного   устройства
энкодера   см.   руководство   дополнительного   устройства

2.

Введите   источник   сигнала   обратной   связи   ПИД-
регулятора   скорости   вращения

7-00   Ист.сигн.ОС   ПИД-рег.скор.

.

3.

Нажмите   [Hand   On]   (Ручной   пуск)

4.

Нажмите   [

►

]   для   установки   положительного

задания   скорости   вращения   (

1-06   По   часовой

стрелке

  при   значении

[0]   Нормальный

).

5.

Проверьте   в

16-57   Feedback   [RPM]

,   что   сигнал

обратной   связи   положительный

ПРИМЕЧАНИЕ

Если   сигнал   обратной   связи   отрицательный,   соединение
энкодера   неверное!

3.7  Проверка местного управления

ПРЕДУПРЕЖДЕНИЕ

ЗАПУСК ДВИГАТЕЛЯ!

Убедитесь,   что   двигатель,   система   и   все   подключенное
оборудование   готовы   к   запуску.   Ответственность   за
обеспечение   безопасной   эксплуатации   оборудования   в
любых   условиях   работы   несет   пользователь.
Несоблюдение   этого   требования   может   привести   к
получению   травм   или   к   повреждению   оборудования.

ПРИМЕЧАНИЕ

Кнопка   Hand   on   (Ручной   пуск)   на   LCP   подает   команду
местного   пуска   на   преобразователь   частоты.   Кнопка
[Off]   (Выкл.)   выполняет   останов.
При   работе   в   режиме   местного   управления,   стрелки
«вверх»   и   «вниз»   на   LCP   используются   для   увеличения   и
уменьшения   выходного   сигнала   скорости   от
преобразователя   частоты.   Кнопки   со   стрелками   «влево»
и   «вправо»   перемещают   курсор   по   цифровому   дисплею.

1.

Нажмите   [Hand   On]   (Ручной   пуск).

2.

Разгоните   преобразователь   частоты   до   полной
скорости   нажатием   кнопки   [

▲

].   При   переводе

курсора   в   левую   сторону   от   десятичной   точки
вводимые   значения   изменяются   быстрее.

3.

Обратите   внимание   на   наличие   каких-либо
проблем   с   ускорением.

4.

Нажмите   [Off]   (Выкл.).

5.

Обратите   внимание   на   наличие   каких-либо
проблем   с   замедлением.

Если   обнаружены   проблемы   с   ускорением

•

Если   активируются   какие-либо   сигнальные   и
предупреждающие   индикаторы,   см.

8   Предупреждения   и   аварийные   сигналы

•

Убедитесь   в   правильности   ввода   данных
двигателя.

•

Увеличьте   время   разгона   в

3-41   Время   разгона

1

•

Увеличьте   значение   предела   по   току   в

4-18   Предел   по   току

.

•

Увеличьте   значение   предела   крутящего
момента   в

4-16   Двигательн.режим   с   огранич.

момента

.

Если   обнаружены   проблемы   с   замедлением

Запуск и функциональные про...
