Отображает список текущих предупреждений,
5 последних аварийных сигналов и журнал
учета технического обслуживания.
•
Используя навигационные кнопки,
выберите номер аварийного сигнала,
чтобы ознакомиться с более подробной
информацией о преобразователе частоты
перед входом в аварийный режим, и
нажмите [OK].
Таблица 4.2

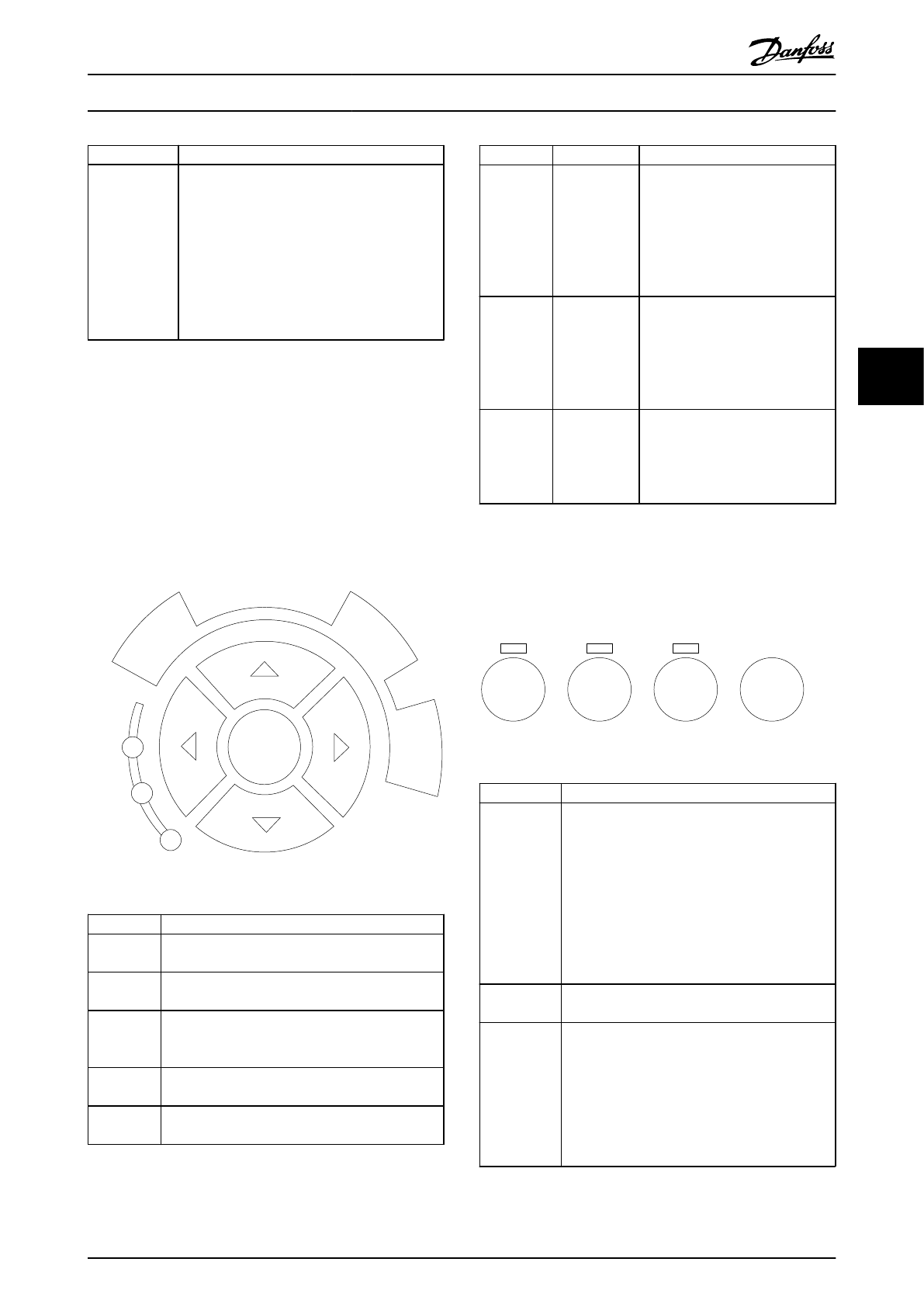

4.1.4 Навигационные кнопки
Навигационные кнопки используются для
программирования функций и перемещения курсора
дисплея. При помощи навигационных кнопок можно
также контролировать скорость в режиме местного
(ручного) управления. В этой же зоне расположены три
световых индикатора состояния преобразователя
частоты.
130B
T117.10
OK
Back
In
fo
Warm
Alarm
On
C
anc
el
Рисунок 4.5
Кнопка
Функция
Back
(Назад)
Позволяет возвратиться к предыдущему шагу
или списку в структуре меню.
Cancel
(Отмена)
Аннулирует последнее внесенное изменение или
команду, пока режим дисплея не изменен.
Info
(Информац
ия)
Нажмите для описания отображаемой функции.
Навигацион
ные кнопки
Четыре навигационные кнопки позволяют
перемещаться по пунктам меню.
OK
Используется для доступа к группам параметров
или для подтверждения выбора.
Таблица 4.3
Цвет
Индикатор
Функция
Зеленый
ВКЛ.
Светодиод включения ВКЛ. горит,
когда на преобразователь
частоты поступает напряжение
питания от сети с шины
постоянного тока или от
внешнего источника питания 24
В.
Желтый
ПРЕДУПР.
При возникновении условия
предупреждения загорается
желтый светодиод
предупреждения ПРЕДУПР. и на
дисплее появляется текст,
описывающий проблему.
Красный
АВАРИЙНЫЙ
СИГНАЛ
Условие наличия отказа
активирует мигающий красный
светодиод и отображение
текстового описания аварийного
сигнала.
Таблица 4.4
4.1.5 Кнопки управления
Рабочие клавиши находятся в нижней части LCP.
130BP046.10
Hand
on
Off
Auto
on
Reset
Рисунок 4.6
Кнопка
Функция
Hand On
(Ручной пуск)
Запускает преобразователь частоты в режиме
местного управления.
•
Воспользуйтесь навигационными кнопками
для управления скоростью
преобразователя частоты
•
Внешний сигнал останова подаваемый
входом управления или посредством
последовательной связи, блокирует
включенный режим местного управления
Off (Выкл.)
Останавливает двигатель без отключения
питания преобразователя частоты.
Auto On
(Автоматичес
кий пуск)
Переводит систему в режим дистанционного
управления.
•
Отвечает на внешнюю команду запуска,
переданную с клемм управления или
посредством последовательной связи.
•
Задание скорости берется с внешнего
источника
