Заземлите   кабель   в   соответствии   с
инструкциями   по   заземлению,   указанными   в

2.4.2   Требования   к   заземлению

.

•

Все   преобразователи   частоты   могут
использоваться   как   с   изолированным
источником   входного   тока,   так   и   с
заземленными   силовыми   линиями.   При   подаче
питания   из   изолированного   источника   сетей
(сети   ИТ   или   плавающая   схема   треугольника)
или   из   сетей   TT/TN-S   с   заземленной   фазой
(заземленная   схема   треугольника)   установите

14-50   Фильтр   ВЧ-помех

  в   положение

[0]   Выкл.

  В

выключенном   положении   встроенные
конденсаторы   фильтра   защиты   от   ВЧ-помех
между   корпусом   и   промежуточной   цепью
выключаются   во   избежание   повреждения
промежуточной   цепи   и   для   уменьшения
емкостных   токов   на   землю   согласно   стандарту
IEC   61800-3.

2.4.5 Подключение элементов

управления

•

Необходимо   изолировать   провода
подключения   элементов   управления   от
высоковольтных   компонентов   преобразователя
частоты.

•

Если   преобразователь   частоты   подключен   к
термистору   для   развязки   PELV,   провода
подключения   элементов   управления   данного
термистора   должны   отвечать   требованиям
усиленной/двойной   изоляции.   Рекомендуется
напряжение   питание   24   В   пост.   тока.

2.4.5.1 Доступ

•

Снимите   крышку   с   помощью   отвертки.   См.

Рисунок   2.9

.

•

Или   снимите   переднюю   крышку,   ослабив
крепежные   винты.   См.

Рисунок   2.10

.

130B

T248.10

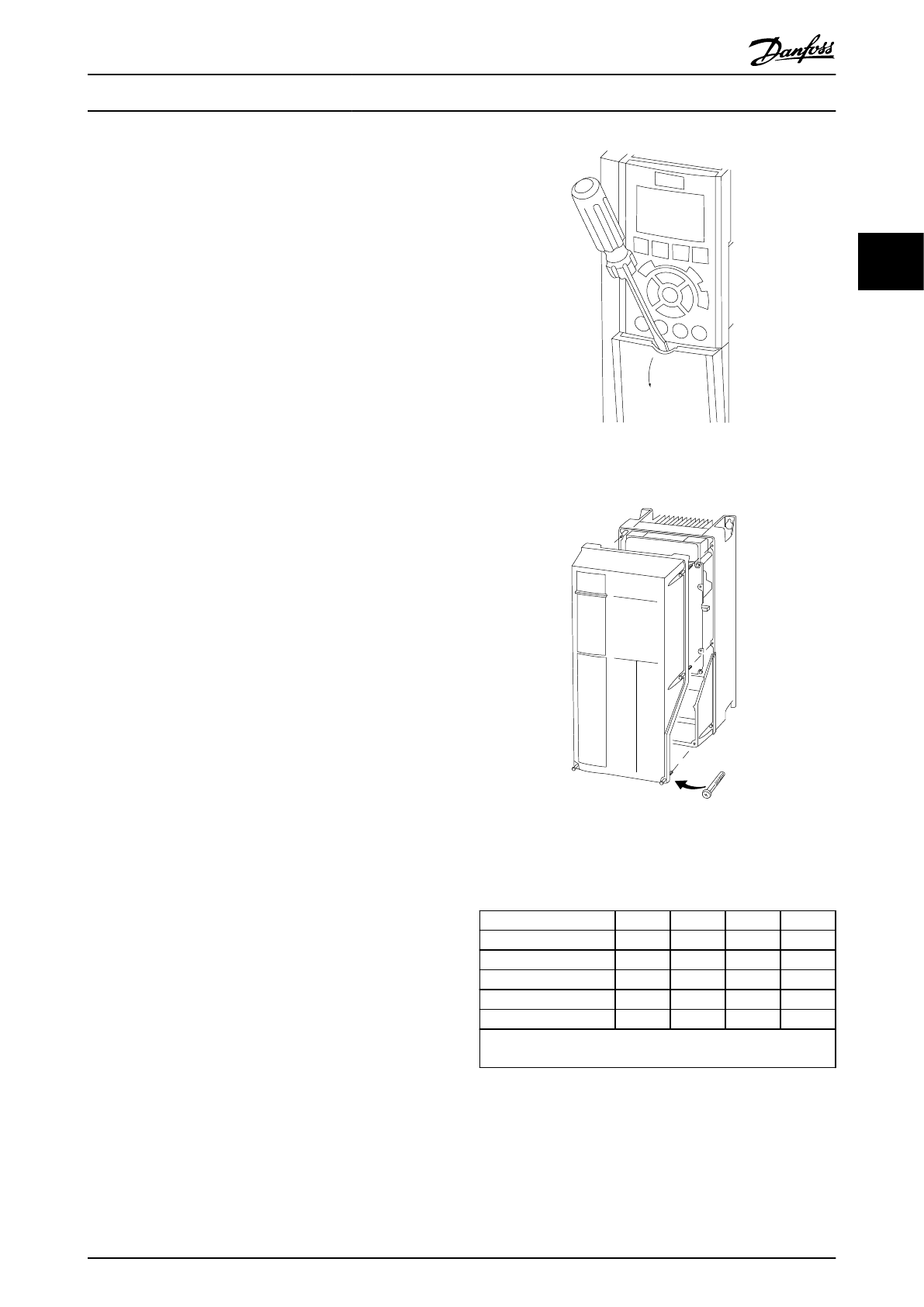

Рисунок   2.9   Доступ   к   подключению   элементов   управления   в
корпусах   A2,   A3,   B3,   B4,   C3   и   C4

130B

T334.10

Рисунок   2.10   Доступ   к   подключению   элементов   управления   в
корпусах   A4,   A5,   B1,   B2,   C1   и   C2

Перед   затяжкой   крышек   см.

Таблица   2.3

.

Типоразмер

IP20

IP21

IP55

IP66

A4/A5

-

-

2

2

B1

-

*

2,2

2,2

B2

-

*

2,2

2,2

C1

-

*

2,2

2,2

C2

-

*

2,2

2,2

*   Нет   болтов   для   затягивания
-   Не   существует

Таблица   2.3   Моменты   затяжки   для   крышек   (Нм)

2.4.5.2 Типы клемм управления

На

Рисунок   2.11

  показаны   съемные   разъемы

преобразователя   частоты.   Функции   клемм   и   значения
по   умолчанию   приведены   в

Таблица   2.5

.
