1
2
3
4
5
6
7
8
9
10
11
12
13
16
17
18
19
14
15
FAN MOUNTING
QDF-30
DC-
DC+
Remove jumper to activate Safe Stop
Max. 24 Volt !
12
13
18
19
27
29
32
33
20
61
68
39
42
50
53
54
06
05
04
03
02
01
130BB493.10

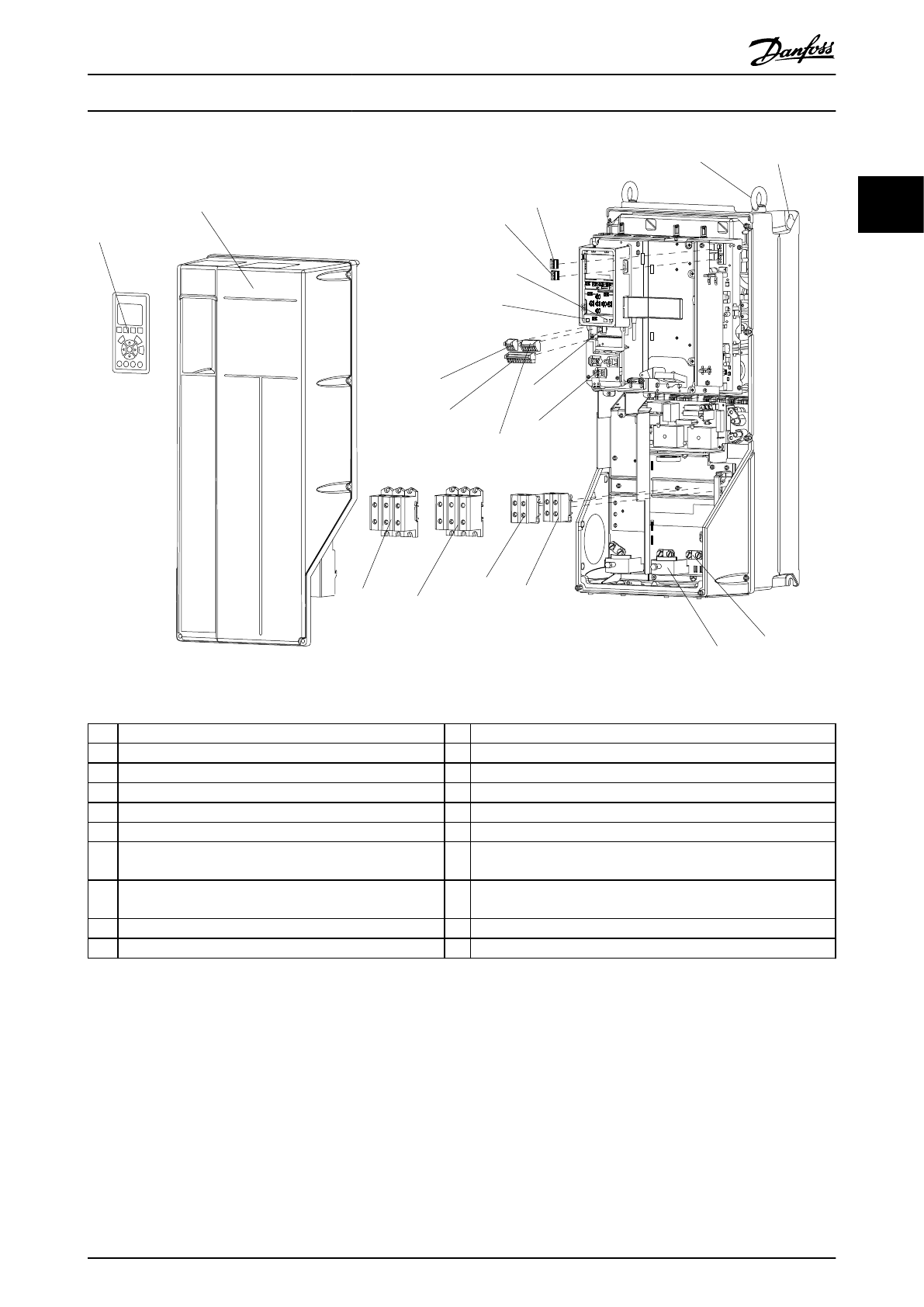

Рисунок 1.2 Изображение с пространственным разделением деталей, вид В и С, IP55/66
1
LCP
11
Реле 2 (04, 05, 06)
2
Крышка
12
Транспортное кольцо
3
Разъем шины последовательной связи RS-485
13
Монтажное отверстие
4
Цифровой вход/выход и питание 24 В
14
Заземляющий зажим (защитное заземление)
5
Разъем аналогового входа/выхода
15
Разгрузка натяжения кабеля/защитное заземление
6
Разгрузка натяжения кабеля/защитное заземление
16
Клемма тормоза (-81, +82)
7
USB-разъем
17
Клемма распределения нагрузки (шина постоянного тока) (-88,
+89)
8
Клеммный переключатель шины последовательной
связи
18
Выходные клеммы двигателя 96 (U), 97 (V), 98 (W)
9
Аналоговые выключатели (A53), (A54)
19
Входные клеммы сети 91 (L1), 92 (L2), 93 (L3)
10
Реле 1 (01, 02, 03)
Таблица 1.2
1.1 Цель руководства
Данное руководство содержит подробную информацию
о монтаже и вводе в эксплуатацию преобразователя
частоты. В главе представлены требования к монтажу
механической и электрической части, включая
подключение питания, двигателя, проводки
подключения элементов управления и
последовательной связи, а также описание функций
клемм управления. В главе приводятся подробные
инструкции по запуску, базовому программированию и
функциональным проверкам. Остальные главы содержат
дополнительные сведения. К ним относятся интерфейс
пользователя, подробные процедуры
программирования, примеры применения, запуск
программы диагностики и устранения неисправностей,
а также технические характеристики оборудования.
Введение
VLT
®
AutomationDrive
Руководство по эксплуатации
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
5
1
1
Содержание
- 3 ПРИМЕЧАНИЕ; Соответствие стандартам
- 4 Проверка соблюдения требований безопасности; Оглавление
- 6 Поиск и устранение основных неисправностей; Запуск и эксплуатация; 0 Технические данные; Общие технические данные; Алфавитный указатель
- 7 Введение
- 8 Цель руководства
- 9 Дополнительные ресурсы; Руководство по программированию; Внутренние функции регулятора
- 10 Типоразмеры и номинальная мощность
- 11 Установка; Перечень проверок для места
- 12 Моменты затяжки контактов
- 13 Электрический монтаж; Подключение элементов управления и последовательной связи.; Установка
- 15 ОПАСНОЕ ОБОРУДОВАНИЕ!; ПРЕДУПРЕЖДЕНИЕ; Предупреждения и аварийные; мощности
- 16 ОПАСНОСТЬ ЗАЗЕМЛЕНИЯ!; Ток утечки; экранированного кабеля
- 17 ИНДУЦИРОВАННОЕ НАПРЯЖЕНИЕ!; зависящие от мощности; Спецификации, зависящие от мощности
- 18 управления
- 19 Общие технические данные
- 20 кабелей управления
- 21 Интерфейс пользователя
- 22 VLT; Защитные меры
- 23 Установка и настройка безопасного останова; ФУНКЦИЯ БЕЗОПАСНОГО ОСТАНОВА!
- 25 тормозом; отпускания тормоза
- 26 устр
- 27 Запуск и функциональные проверки; безопасности
- 28 Осмотр
- 29 Подключение преобразователя частоты к сети питания; Базовое программирование
- 31 Автоматическая адаптация двигателя
- 32 Контроль вращения энкодера; Проверка местного управления
- 34 Интерфейс пользователя; Панель местного управления
- 37 Резервирование и копирование; Восстановление установок по
- 39 Программирование преобразователя частоты; Пример программирования; -15 Источник задания 1; . Установите минимальное; . Установите максимальное
- 40 -10 Клемма 53, низкое напряжение; -11 Клемма 53, высокое напряжение; Примеры программирования клеммы; установки
- 41 Цифровые; Пуск; -03 Региональные установки
- 42 Структура меню параметров
- 43 меню
- 48 Удаленное программирование с MCT
- 49 Примеры применения; Примеры применения
- 55 Дисплей состояния; Таблица расшифровки сообщений о; Сообщения о состоянии
- 58 Предупреждения и аварийные сигналы; Мониторинг системы; Команда сброса для цифрового входа; Дисплеи предупреждений и
- 59 Определения предупреждений и; 4-12 Функция при асимметрии сети
- 69 Запуск и эксплуатация; Журнал аварий
- 73 Технические данные
- 84 Общие технические данные; Зависит от напряжения и мощности; Процент относится к номинальному крутящему моменту.
- 88 Спецификации предохранителей
- 89 Дополнительную информацию см. в Примечании о
- 98 Моменты затяжки контактов; Для различных сечений кабеля x/y, где x 95 мм2 и y 95 мм2.
