428

 | Latviešu

1 609 92A 1T0 | (28.10.15)

Bosch Power Tools

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteiku-
mus.

Šeit sniegto drošības noteikumu un norā-

dījumu neievērošana var izraisīt aizdegšanos
un būt par cēloni elektriskajam triecienam vai
nopietnam savainojumam.

Pielietojums

Šis elektroinstruments ir izmantojams stacionārā režīmā tais-
nu zāģējumu veidošanai kokā gareniskā un šķērsu virzienā.
Tas spēj darboties ar horizontālo zāģēšanas leņķi robežās no
– 48 °  līdz +48 ° un vertikālo zāģēšanas leņķi robežās no –2 °
līdz +47 °.
Pēc savas jaudas elektroinstruments ir piemērots cieta un
mīksta koka, kā arī skaidu un šķiedru plākšņu zāģēšanai.

Lietojot elektroinstrumentu kā galda ripzāģi, to nav atļauts iz-
mantot alumīnija vai citu krāsaino metālu zāģēšanai.

Šajā elektroinstrumentā iebūvētā apgaismošanas spuldze ir
paredzēta darba vietas izgaismošanai, bet ne apgaismojuma
nodrošināšanai dzīvojamajās telpās.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta at-
tēliem, kas sniegti lietošanas pamācības grafiskajā daļā.

1

Taustiņš izslēgšanai

2

Taustiņš ieslēgšanai

3

Urbumi elektroinstrumenta nostiprināšanai

4

Padziļinājumi satveršanai

5

Sešstūra stieņatslēga (6 mm)/plakanais skrūvgriezis

6

Pretapgāšanās balsts

7

Zāģa asmens

8

Putekļu maisiņš

9

Īscaurule skaidu izvadīšanai

10

Noturskrūve fiksatoram

11

11

Lokveida rokturis

12

Sešstūra ligzdskrūve zāģa asmens stiprināšanai

13

Poga darbvārpstas fiksēšanai

14

Piespiedējpaplāksne

15

Iekšējā balstvirsma

16

Lāzera lēcas pārsegs

Leņķzāģa/slīpzāģa sastāvdaļas

17

Taustiņš darbinstrumenta galvas fiksēšanai

18

Rokturis

19

Lāzera bloks / Lāzera starojuma izvadlūka

20

Kustīgais aizsargpārsegs

21

Skrūvspīles

22

Zāģēšanas galds leņķzāģim/slīpzāģim

23

Horizontālā zāģēšanas leņķa skala

24

Asmens aptverplāksne

25

Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa fiksē-
šanai

26

Svira horizontālā zāģēšanas leņķa fiksēto vērtību fiksē-
šanai

27

Ierobes zāģēšanas leņķa fiksēto vērtību iestādīšanai

28

Urbumi skrūvspīlēm

29

Zāģēšanas galda pagarinātājs

30

Vadotne

31

Pārbīdāma vadotne

32

Atdurskrūve vertikālā zāģēšanas leņķa 33,9° °
iestādīšanai

33

Atdurstienis vertikālā zāģēšanas leņķa 33,9° °
iestādīšanai

34

Apgaismošanas bloks

35

Apgaismošanas bloka ieslēdzējs („Light“)

36

Zāģējuma trases iezīmēšanas ierīces (lāzera bloka) ieslē-
dzējs („Laser“)

37

Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai

38

Fiksators stiprināšanai transporta stāvoklī

39

Sešstūra ligzdskrūves (6 mm) vadotnes stiprināšanai

40

Brīdinošā uzlīme

41

Zāģēšanas galda pagarinātāja sešstūra ligzdskrūves

42

Vītņstienis

43

Spārnskrūve

44

Skrūve pārbīdāmās vadotnes fiksēšanai

45

Fiksējošais aizspiednis

46

Precīzā skala

47

Vertikālā zāģēšanas leņķa rādītājs

48

Vertikālā zāģēšanas leņķa skala

49

Skrūves asmens aptverplāksnes stiprināšanai

Nomainot zāģa asmeni, sekojiet, lai zāģē-
juma platums nebūtu mazāks par 2,0 mm
un asmens pamatnes biezums nebūtu lie-
lāks par 2,0 mm. Pretējā gadījumā as-
mens ķīlis (biezums 2,0 mm) var iestrēgt
apstrādājamajā priekšmetā.

Lietojot kombinēto zāģi kā galda ripzāģi,
apstrādājamā priekšmeta augstums ne-
drīkst pārsniegt 51 mm.

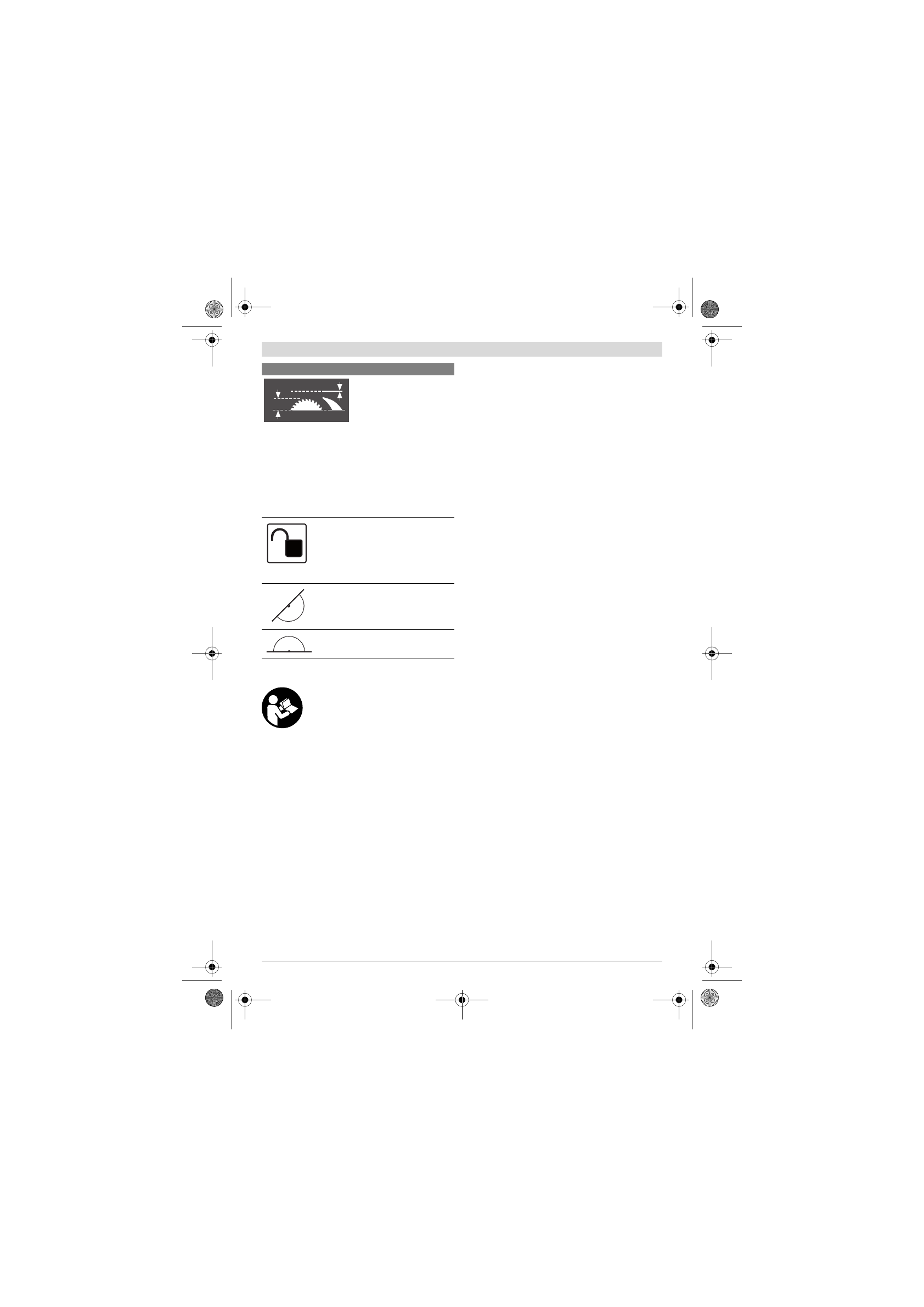

Simbols uz fiksatora

11

, kas kalpo kustīgā

asmens aizsarga pacelšanai un nostiprinā-
šanai

un

Simbols uz taustiņa

17

, kas kalpo darbins-

trumenta galvas fiksēšanai.

Simbols, kas apzīmē kombinētā zāģa lie-
tošanu kā leņķzāģi/slīpzāģi.

Simbols, kas apzīmē kombinētā zāģa lie-
tošanu kā galda ripzāģi.

Simbols

Nozīme

2 mm

51 mm
