364

 | Македонски

1 609 92A 1T0 | (28.10.15)

Bosch Power Tools

Плафонски лајсни (според US-стандард)

Проверка на основните поставки и подесување

За да обезбедите прецизни резови мора да ги проверите
основните поставки по интензивно користење на
електричниот апарат и евентуално да ги подесите.
За тоа ви е потребно искуство и соодветен специјален
алат.

Сервисната служба на Bosch оваа работа ја води прецизно
и доверливо.

Подесување на ласерот

– Подесете го електричниот апарат во работна позиција

Столна кружна пила. (види „Работна позиција“, страна

366)

– Свртете ја масата за пила

22

 до жлебот

27

 за 0 °. Лостот

26

 мора осетно да се вклопи во жлебот.

Проверете:

 (види слика

M1)

– На делот што се обработува нацртајте права линија за

сечење.

– Притиснете на копчето

17

 и рачката на апаратот водете

ја полека надолу со дршката

18

.

– Делот што се обработува поставете го на тој начин што,

запците од листот на пилата ќе се израмнат со линијата
за сечење.

– Цврсто држете го делот што се обработува во оваа

позиција и водете ја рачката на алатот полека нагоре.

– Прицврстете го делот што се обработува.
– Вклучете го ласерскиот зрак со прекинувачот

36

.

Ласерскиот зрак мора да биде рамен по целата должина на
линијата на сечење на делот што се обработува, дури и
кога рачката на апаратот ќе се води надолу.

Поставување на паралелност:

 (види слика

M2)

– Отворете го гуменото капаче

50

.

– Свртете  го  шрафот за поставување

51

 со соодветниот

одвртувач додека ласерскиот зрак не дојде во паралела
со целокупната должина на линијата на сечење на делот
што се обработува.

Поставување на прецизноста:

 (види слика

M3)

За поставување на прецизноста служи шрафот за
подесување

52

, кој лежи под отворот означен „R/L“.

– Свртете  го  шрафот за поставување

52

 со испорачаниот

плоснат одвртувач додека паралелниот ласерски зрак
не дојде прецизно по целокупната должина на линијата
на сечење на делот што се обработува.

Едно вртење наспроти стрелките од часовникот го движи
ласерскиот зрак од лево на десно, а вртењето во правец
на стрелките на часовникот го движи ласерскиот зрак од
десно на лево.

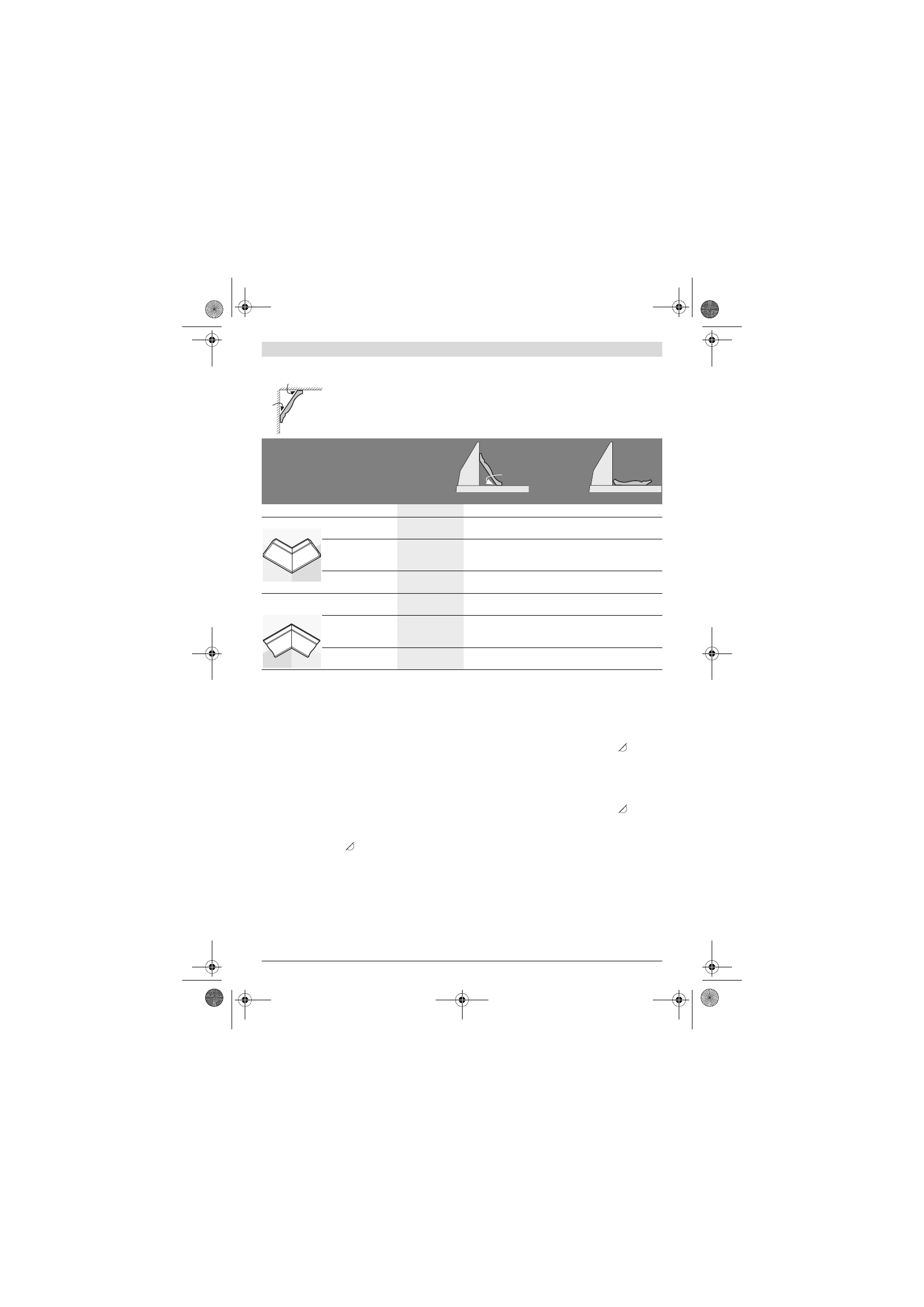

Доколку сакате да ги обработувате плафонските лајсни плоснато лежејќи на масата за пила, мора
да поставите стандарден агол на закосување 31,6° (хоризонтално) и 33,9° (вертикално).
Следната табела содржи напомени за обработка на плафонски лајсни.

Поставки

поставено
спроти
граничната
водилка

плоснато
лежејќи на
масата за
пила

вертикален агол на закосување

0 °

33,9 °

Плафонски лајсни

лева страна

десна страна

лева страна

десна страна

Внатрешен раб

хоризонтален агол на
закосување

45 ° десно

45 ° лево

31,6 ° десно

31,6 ° лево

Позиционирање на
делот што се
обработува

Долен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Горен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Дел што е целосно
обработен се наоѓа...

... десно од резот

... лево од резот

... лево од резот

... лево од резот

Надворешен
раб

хоризонтален агол на
закосување

45 ° лево

45 ° десно

31,6 ° лево

31,6 ° десно

Позиционирање на
делот што се
обработува

Долен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Горен раб на гра-

ничната водилка

Дел што е целосно
обработен се наоѓа...

... десно од резот

... лево од резот

... десно од резот

... десно од резот

52°

38°

52°
