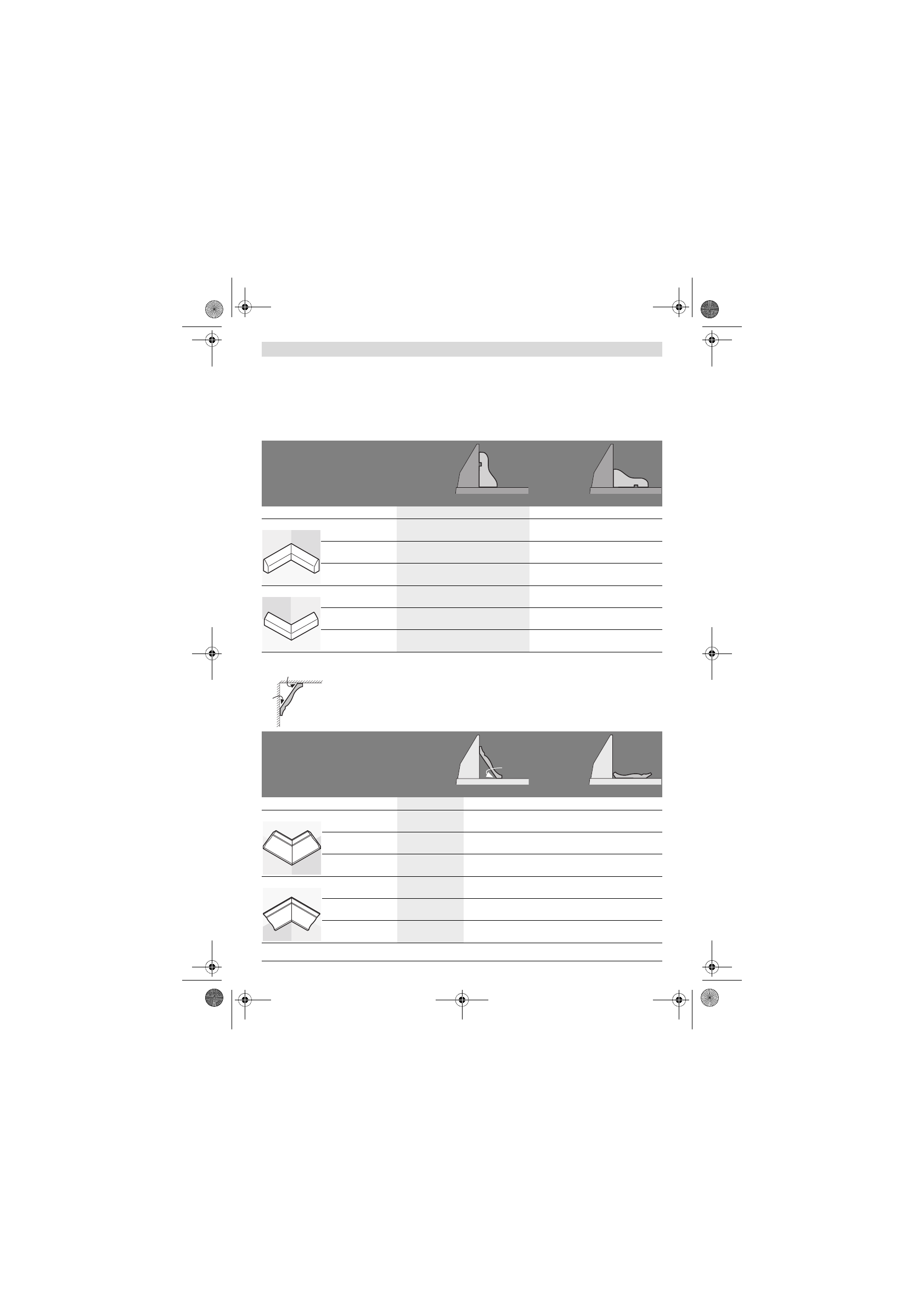

Κατεργασία πηχών προφίλ [διατομής] (προφίλ δαπέδου ή οροφών)
Μπορείτε να κατεργαστείτε τους πήχεις διατομής κατά δυο τρό-
πους:
– ακουμπισμένους στη ράγα οδήγησης,
– επίπεδα τοποθετημένους επάνω στο τραπέζι σέγας.
Να ελέγχετε πρώτα τη ρυθμισμένη γωνία φαλτσοτομής κόβο-
ντας ένα άχρηστο ξύλο.
Πήχεις δαπέδου
Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών δαπέδου.
Πήχεις οροφών (σύμφωνα με τα στάνταρ των ΗΠΑ)
Ρυθμίσεις
ακούμπισμα
στη ράγα οδή-
γησης
επίπεδη το-
ποθ. στο τρα-
πέζι σέγας
Κάθετη γωνία φαλτσοτομής
0 °
45 °
Πήχης δαπέδου
αριστερή πλευρά
δεξιά πλευρά
αριστερή πλευρά
δεξιά πλευρά
Εσωτερική ακμή
οριζόντια γωνία φαλ-
τσοτομής
45 ° αριστερά
45 ° δεξιά
0 °
0 °
Θέση του υπό κατεργα-
σία τεμαχίου
κάτω ακμή επάνω
στο τραπέζι σέγας
κάτω ακμή επάνω
στο τραπέζι σέγας
επάνω ακμή στη ρά-
γα οδήγησης
κάτω ακμή στη ράγα
οδήγησης
Το έτοιμο υπό κατεργα-
σία τεμάχιο ρίσκεται ...
... αριστερά από την
τομή
... δεξιά από την
τομή
... αριστερά από την
τομή
... αριστερά από την
τομή
Εξωτερική ακμή
οριζόντια γωνία φαλ-
τσοτομής
45 ° δεξιά
45 ° αριστερά
0 °
0 °
Θέση του υπό κατεργα-
σία τεμαχίου
κάτω ακμή επάνω
στο τραπέζι σέγας
κάτω ακμή επάνω
στο τραπέζι σέγας
κάτω ακμή στη ράγα
οδήγησης
επάνω ακμή στη ρά-
γα οδήγησης
Το έτοιμο υπό κατεργα-
σία τεμάχιο ρίσκεται ...
... αριστερά από την
τομή
... δεξιά από την
τομή
... δεξιά από την
τομή
... δεξιά από την
τομή
Όταν θέλετε να κατεργαστείτε πήχεις οροφών επάνω στο τραπέζι σέγας, πρέπει να ρυθμίσετε τις στάνταρ
γωνίες φαλτσοτομής 31,6° (οριζόντια) και 33,9° (κάθετα).
Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών οροφής.
Ρυθμίσεις
ακούμπισμα
στη ράγα οδή-
γησης
επίπεδη το-
ποθ. στο τρα-
πέζι σέγας
Κάθετη γωνία φαλτσοτομής
0 °
33,9 °
Πήχης οροφής
αριστερή πλευρά
δεξιά πλευρά
αριστερή πλευρά
δεξιά πλευρά
Εσωτερική ακμή
οριζόντια γωνία φαλ-
τσοτομής
45 ° δεξιά
45 ° αριστερά
31,6 ° δεξιά
31,6 ° αριστερά
Θέση του υπό κατεργα-
σία τεμαχίου
κάτω ακμή στη ράγα
οδήγησης
κάτω ακμή στη ράγα
οδήγησης
επάνω ακμή στη ρά-
γα οδήγησης
κάτω ακμή στη ράγα
οδήγησης
Το έτοιμο υπό κατεργα-
σία τεμάχιο ρίσκεται ...
... δεξιά από την
τομή
... αριστερά από την
τομή
... αριστερά από την
τομή
... αριστερά από την
τομή
Εξωτερική ακμή
οριζόντια γωνία φαλ-
τσοτομής
45 ° αριστερά
45 ° δεξιά
31,6 ° αριστερά
31,6 ° δεξιά
Θέση του υπό κατεργα-
σία τεμαχίου
κάτω ακμή στη ράγα
οδήγησης
κάτω ακμή στη ράγα
οδήγησης
κάτω ακμή στη ράγα
οδήγησης
επάνω ακμή στη ρά-
γα οδήγησης
Το έτοιμο υπό κατεργα-
σία τεμάχιο ρίσκεται ...
... δεξιά από την
τομή
... αριστερά από την
τομή
... δεξιά από την
τομή
... δεξιά από την
τομή
52°
38°
52°
