 | Slovensky

1 609 92A 1T0 | (28.10.15)

Bosch Power Tools

Stropné lišty (podľa normy USA)

Kontrola základného nastavenia a základné na-
stavenie

Aby ste si zabezpečili precízne rezy v každom čase, musíte vž-
dy po intenzívnom používaní skontrolovať základné nastave-
nie ručného elektrického náradia a v prípade potreby ho na-
staviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne ná-
stroje.

Autorizované servisné stredisko Bosch vykonáva tieto práce
rýchlo a spoľahlivo.

Justovanie lasera

– Dajte  ručné elektrické náradie do pracovnej polohy stolo-

vej okružnej píly. (pozri „Pracovná poloha“, strana 256)

– Otočte rezací stôl

22

 až po zárez

27

 pre uhol 0 °. Páčka

26

musí pritom počuteľne zaskočiť do zárezu.

Prekontrolujte:

 (pozri obrázok

M1)

– Nakreslite na obrobok rovnú líniu rezu.
– Stlačte uvoľňovacie tlačidlo

17

 a pomaly spúšťajte rameno

nástroja pomocou rukoväte

18

 smerom dole.

– Obrobok nastavte tak, aby boli zuby pílového kotúča v jed-

nej rovine s líniou rezu.

– Obrobok v tejto polohe zadržte a rameno nástroja opäť po-

maly zdvihnite smerom hore.

– Obrobok dobre upnite.
– Zapnite laserový lúč pomocou vypínača

36

.

Laserový lúč musí byť po celej dĺžke v jednej rovine s líniou re-
zu na obrobku, aj vtedy, keď sa rameno nástroja vedie sme-
rom dole.

Nastavenie paralelnosti:

 (pozri obrázok

M2)

– Otvorte gumený kryt

50

.

– Pomocou vhodného skrutkovača otáčajte nastavovaciu

skrutku

51

 tak, aby bol laserový lúč po celej dĺžke v jednej

rovine s líniou rezu na obrobku.

Nastavenie paralelnosti:

 (pozri obrázok

M3)

Na nastavenie paralelnosti slúži nastavovacia skrutka

52

, kto-

rá sa nachádza pod otvorom označeným značkou „R/L“.
– Pomocou plochého skrutkovača, ktorý je súčasťou základ-

nej výbavy náradia, otáčajte nastavovaciu skrutku

52

 tak,

aby bol paralelný laserový lúč po celej dĺžke v jednej rovine
s líniou rezu na obrobku.

Otáčanie proti smeru pohybu hodinových ručičiek pohne la-
serový lúč zľava doprava, otáčanie v smere pohybu hodino-
vých ručičiek pohne laserový lúč sprava doľava.

Nastavenie bočnej odchýlky pri pohybe ramena nástroja:

(pozri obrázok

M4)

– Otvorte bočný gumený kryt

53

.

– Pomocou vhodného skrutkovača otáčajte nastavovaciu

skrutku

54

 v smere pohybu hodinových ručičiek, ak sa la-

serový lúč počas pracovného pohybu ramena nástroja
smerom dole

pohybuje smerom doľava

.

Nastavovaciu skrutku

54

 otáčajte proti smeru pohybu ho-

dinových ručičiek, ak sa laserový lúč

pohybuje smerom

doprava

.

– Po nastavení znova skontrolujte paralelnosť s líniou rezu. V

prípade potreby laserový lúč pomocou nastavovacej skrut-
ky

52

 nastavte ešte raz.

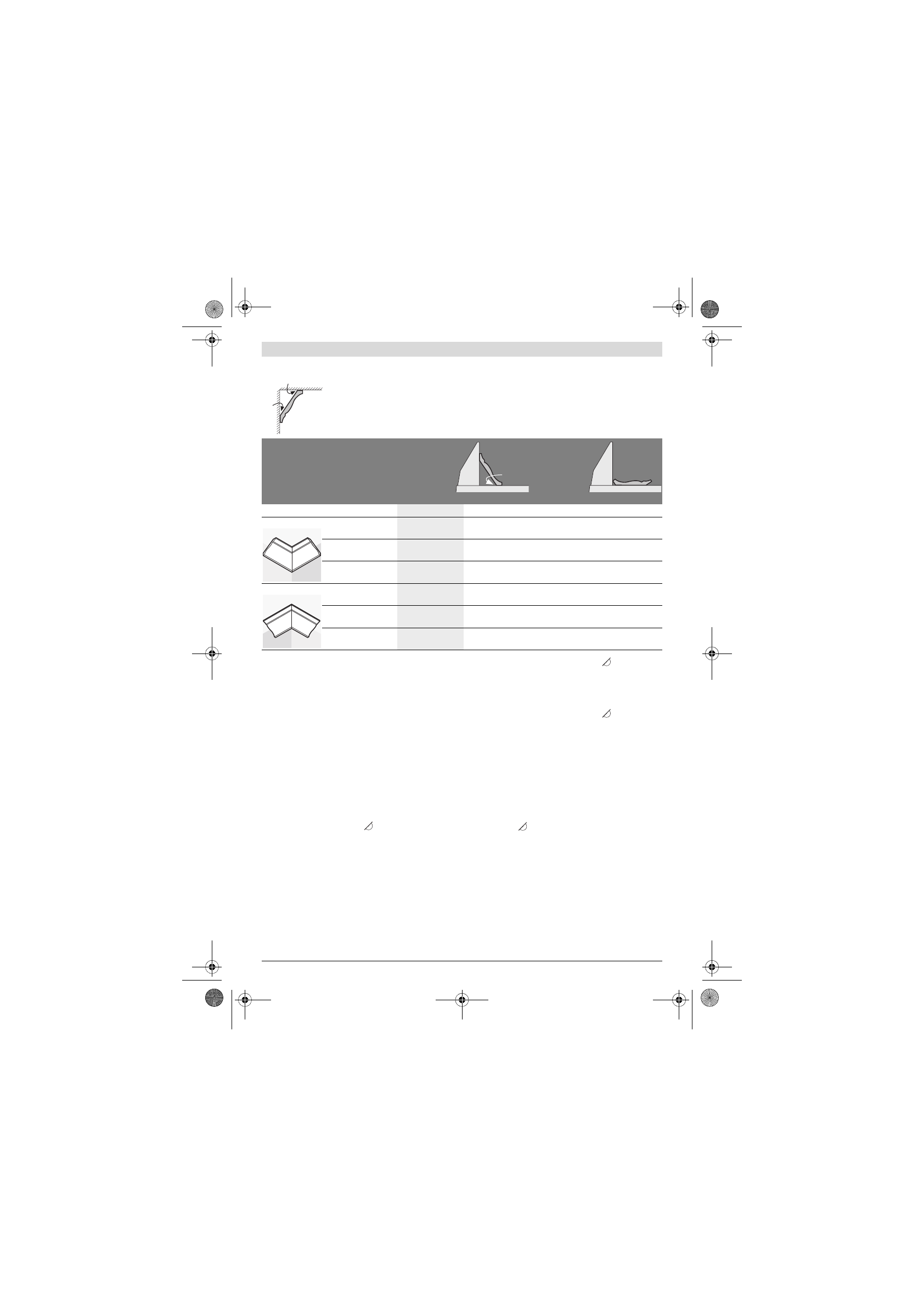

Ak by ste chceli obrábať stropné lišty položením naplocho na rezací stôl, musíte nastaviť štandardné
uhly zošikmenia 31,6° (horizontálne) a 33,9° (vertikálne).
Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.

Nastavenia

Nastavenia
proti dorazo-
vej lište

S položením
naplocho na
rezací stôl

vertikálny uhol zošikmenia

0 °

33,9 °

Stropná lišta

ľavá strana

pravá strana

ľavá strana

pravá strana

Vnútorná hrana

horizontálny uhol
zošikmenia

45 ° vpravo

45 ° vľavo

31,6 ° vpravo

31,6 ° vľavo

Nastavenie polohy
obrobku

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... naľavo od rezu

... naľavo od rezu

Vonkajšia hrana

horizontálny uhol
zošikmenia

45 ° vľavo

45 ° vpravo

31,6 ° vľavo

31,6 ° vpravo

Nastavenie polohy
obrobku

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... napravo od rezu ... napravo od rezu

52°

38°

52°
