116

 | Nederlands

1 609 92A 1T0 | (28.10.15)

Bosch Power Tools

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-
le voorschriften.

Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een rech-
te zaaglijn in hout. Daarbij zijn horizontale verstekhoeken van
– 48 °  tot  +48 °  en  verticale  verstekhoeken van –2 ° tot +47 °
mogelijk.
De capaciteit van het elektrische gereedschap is geschikt
voor het zagen van hard en zacht hout, spaanplaat en vezel-
plaat.

Als het elektrische gereedschap als stationaire cirkelzaagma-
chine wordt gebruikt, is het zagen van aluminium en andere
non-ferrometalen niet toegestaan.

Het licht van dit elektrische gereedschap is bestemd om het
directe werkbereik van het elektrische gereedschap te ver-
lichten en is niet geschikt voor ruimteverlichting in het huis-
houden.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van het elektrische gereedschap op de pagina’s met afbeel-
dingen.

1

Uitschakelknop

2

Inschakelknop

3

Boorgaten voor montage

4

Greepuitsparingen

5

Inbussleutel (6 mm)/gleufkopschroevendraaier

6

Kantelbeveiligingsbeugel

7

Zaagblad

8

Stofzak

9

Spaanafvoer

10

Blokkeerschroef van beugel

11

11

Beugel

12

Inbusbout voor zaagbladbevestiging

13

Blokkering uitgaande as

14

Spanflens

15

Binnenste spanflens

16

Afscherming van de laserlens

Componenten van de verstekzaag

17

Knop voor het ontgrendelen van de gereedschaparm

18

Handgreep

19

Lasereenheid/uitgang laserstraling

20

Pendelbeschermkap

21

Lijmklem

22

Zaagtafel van de verstekzaag

23

Schaalverdeling voor verstekhoek (horizontaal)

24

Inlegplaat

25

Vastzetknop voor verstekhoek naar wens (horizontaal)

26

Hendel voor voorinstelling verstekhoek (horizontaal)

27

Inkepingen voor standaardverstekhoek

28

Boorgaten voor lijmklem

29

Zaagtafelverlenging

30

Aanslagrail

31

Vertelbare aanslagrail

32

Aanslagschroef voor verstekhoek 33,9 ° (verticaal)

33

Aanslagbout voor verstekhoek 33,9 ° (verticaal)

34

Verlichtingseenheid

35

Schakelaar voor verlichting („Light”)

36

Schakelaar voor snijlijnmarkering („Laser”)

37

Spangreep voor verstekhoek naar wens (verticaal)

38

Transportvergrendeling

39

Inbusbouten (6 mm) van de aanslagrail

40

Laser-waarschuwingsplaatje

41

Inbusbouten van zaagtafelverlenging

42

Draadeind

43

Vleugelschroef

44

Blokkeerschroef van verstelbare aanslagrail

45

Blokkeerklem

46

Fijne schaalverdeling

Let er bij het wisselen van het zaagblad op
dat de zaagbreedte niet kleiner dan
2,0 mm en de zaagbladdikte niet groter
dan 2,0 mm is. Anders bestaat het gevaar
dat het spouwmes (2,0 mm) in het werk-
stuk vasthaakt.

Bij gebruik van de combinatiezaag als sta-
tionaire cirkelzaagmachine bedraagt de
maximale werkstukhoogte 51 mm.

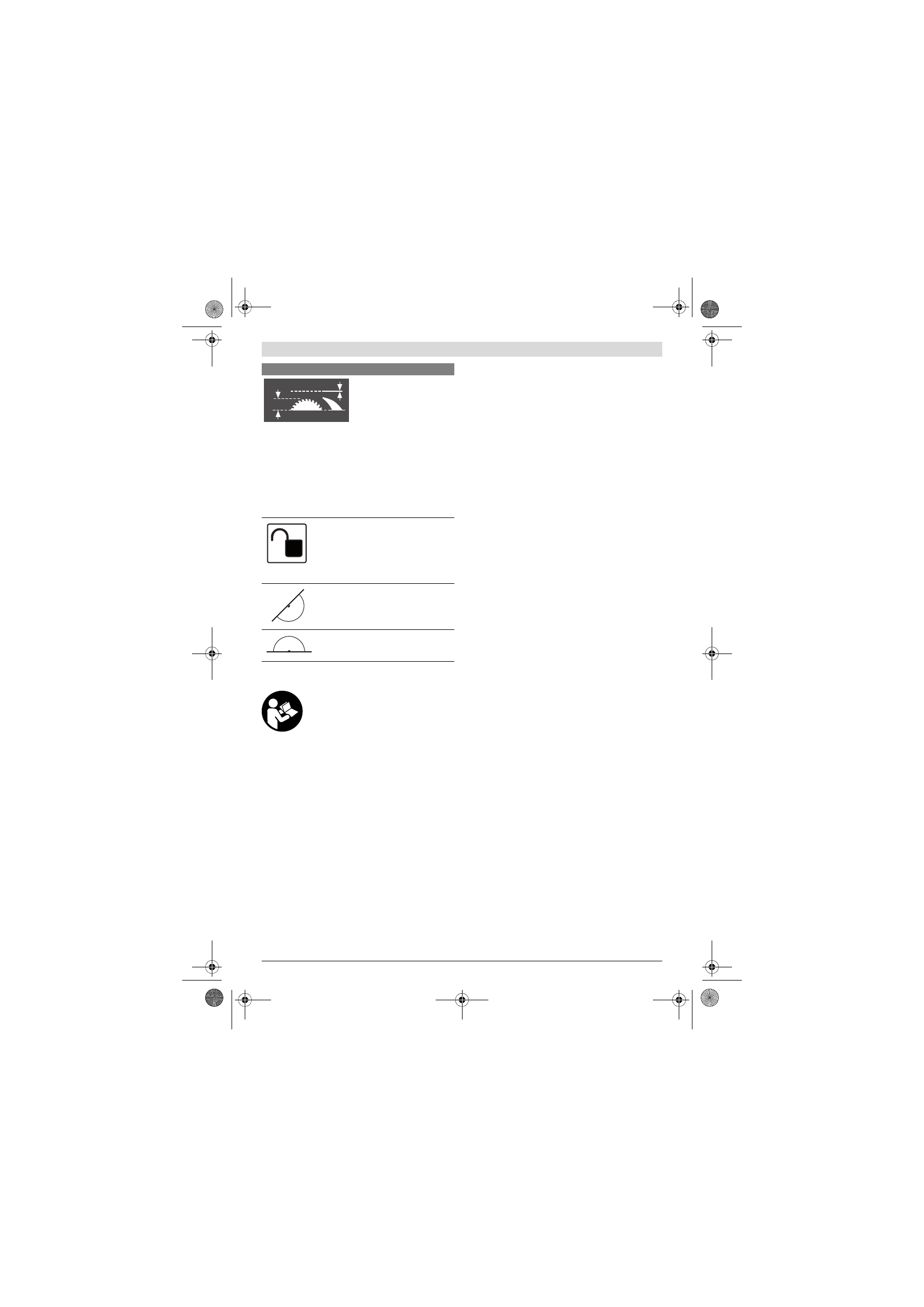

Pictogram op de beugel

11

 voor het draai-

en en vergrendelen van de pendelbe-
schermkap

en

Pictogram op de knop

17

 voor het ont-

grendelen van de gereedschaparm

Pictogram voor het gebruik van de combi-
natiezaag als verstekzaag.

Pictogram voor het gebruik van de combi-
natiezaag als stationaire cirkelzaagmachi-
ne.

Symbool

Betekenis

2 mm

51 mm
