310

 | Қaзақша

1 609 92A 1T0 | (28.10.15)

Bosch Power Tools

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.

Техникалық

қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға
апаруы мүмкін.

Тағайындалу бойынша қолдану

Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, ағашты кесудің түзу бағытымен жұмыс
істеуге арналған. Осында көлденең қисаю  бұрышы– 48 °
мен +48 ° дейін және тік қисаю бұрышы–2 ° +47 ° дейін
болуы мүмкін.
Электр құралының қуаты қатты және жұмсақ ағашты және
ағаш-жоңқалы плита мен ағаш-талшықты плиталарға
арналған.

Электр құралы дөңгелек үстел арасы ретінде жұмыс
істеуде алюминий немесе басқа бей метал заттарды
аралауы мүмкін емес.

Осы элекр құралының жарығы электр құралының тікелей
жұмыс жайын жарықтандыруға арналған болып үйде
бөлмені жарықтандыруға арналмаған.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.

1

Өшіру түймешесі

2

Қосу түймешесі

3

Орнату ойықтары

4

Ұстау ойығы

5

Алты қырлы торцтық кілт (6 мм)/шлицтік бұрауыш

6

Құлаудан сақтайтын қысқыш

7

Аралау дискісі

8

Шаң қабы

9

Жоңқаларды шығаруға арналған келте құбыр

10

Қысқыштың

11

 бұғаттау бұрандасы

11

Қысқыштар

12

Аралау дискісін бекітуге арналған алты қырлы
бұранда

13

Шпиндельді бұғаттау

14

Қысқыш фланец

15

Ішкі қысқыш фланец

16

Лазер линзасының қаптамасы



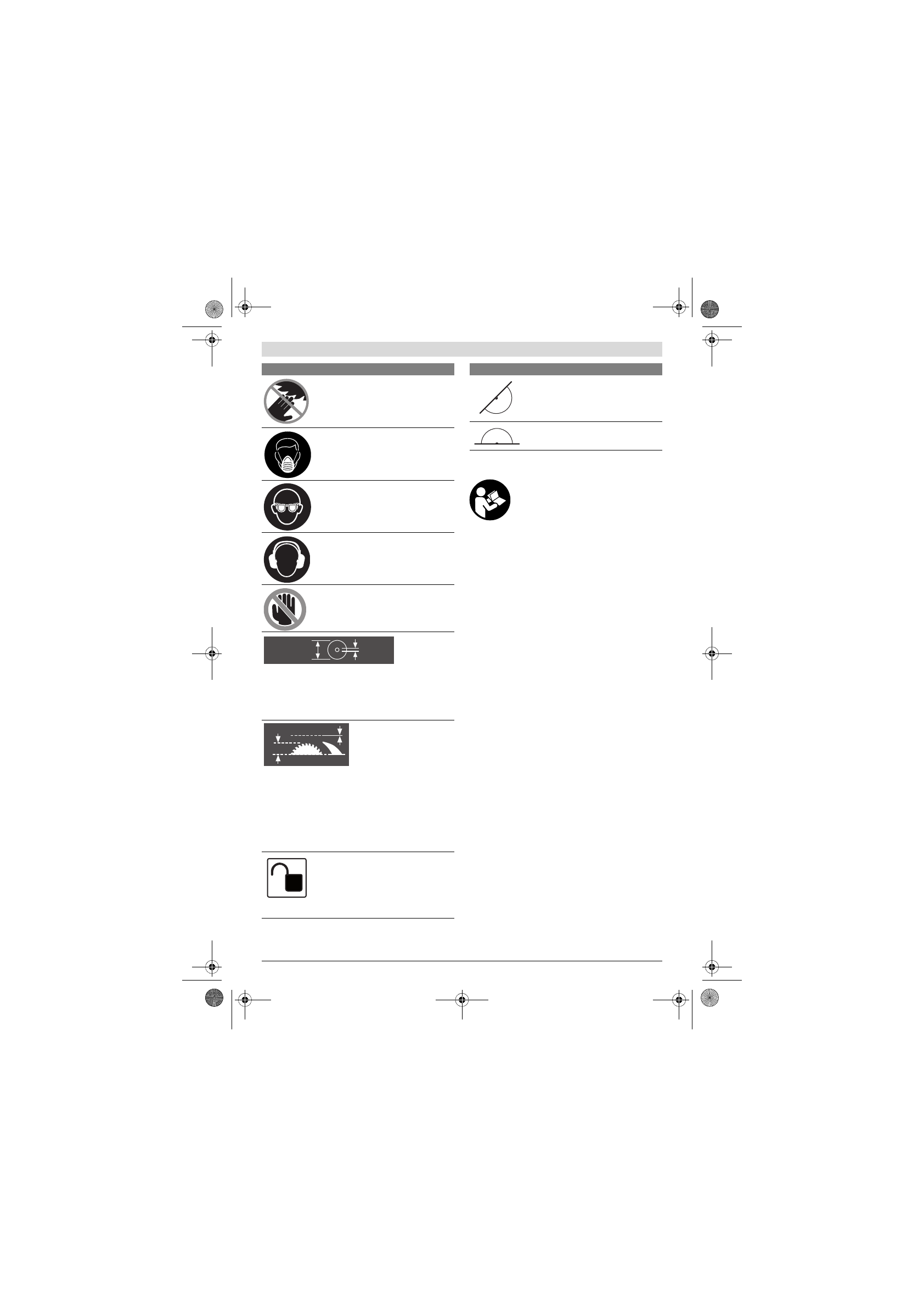

Электр құралы айналып тұрғанда
қолды аралау аймағына әкемеңіз.

Ара дискісіне тию жарақаттану
қаупін тудырады.



Шаңтұтқыш маскасын киіңіз.



Қорғаныш көзілдірікті киіңіз.



Құлақ сақтағышын киіңіз.

Шуыл

әсерінен есту қабілетіңіз
зақымдануы мүмкін.



Қауіпті аймақ! Мүмкіншілік
бойынша алақан, бармақ немесе
қолдарды осы аймақтан
алыстатыңыз.

Аралау дискісінің өлшемдеріне назар
аударыңыз. Тесік диаметрі аралықсыз
аспап шпинделіне сәй келуі керек.
Жалғастырғыш тетіктерді немесе
адаптерлерді пайдаланбаңыз.

Аралау дискісін алмастыруда кесік ені
2,0 мм-ден тар болмауы және ара
дискілері қалыңдығы 2,0 мм-ден көп
болмауы қажет. Әйтпесе сына (2,0 мм)
дайындамада ілінуі мүмкін.

Құрама араны дөңгелек үстел ара
ретінде пайдалану кезінде максималды
дайындама биіктігі 51 мм болады.

11

 қысқышында тербелуден қорғайтын

қаптаманы қисайту және бұғаттау
белгісі

және

17

 түймешесіндегі манипуляторды

бұғаттаудан шығару белгісі

Белгі

Мағына

Ø max.

305mm

Ø

30mm

Ø min.

300mm

2 mm

51 mm

Құрама араны торцтык/бұрышты ара
ретінде пайдалану белгісі

Құрама араны дөңгелек үстел арасы
ретінде пайдалану белгісі

Белгі

Мағына
