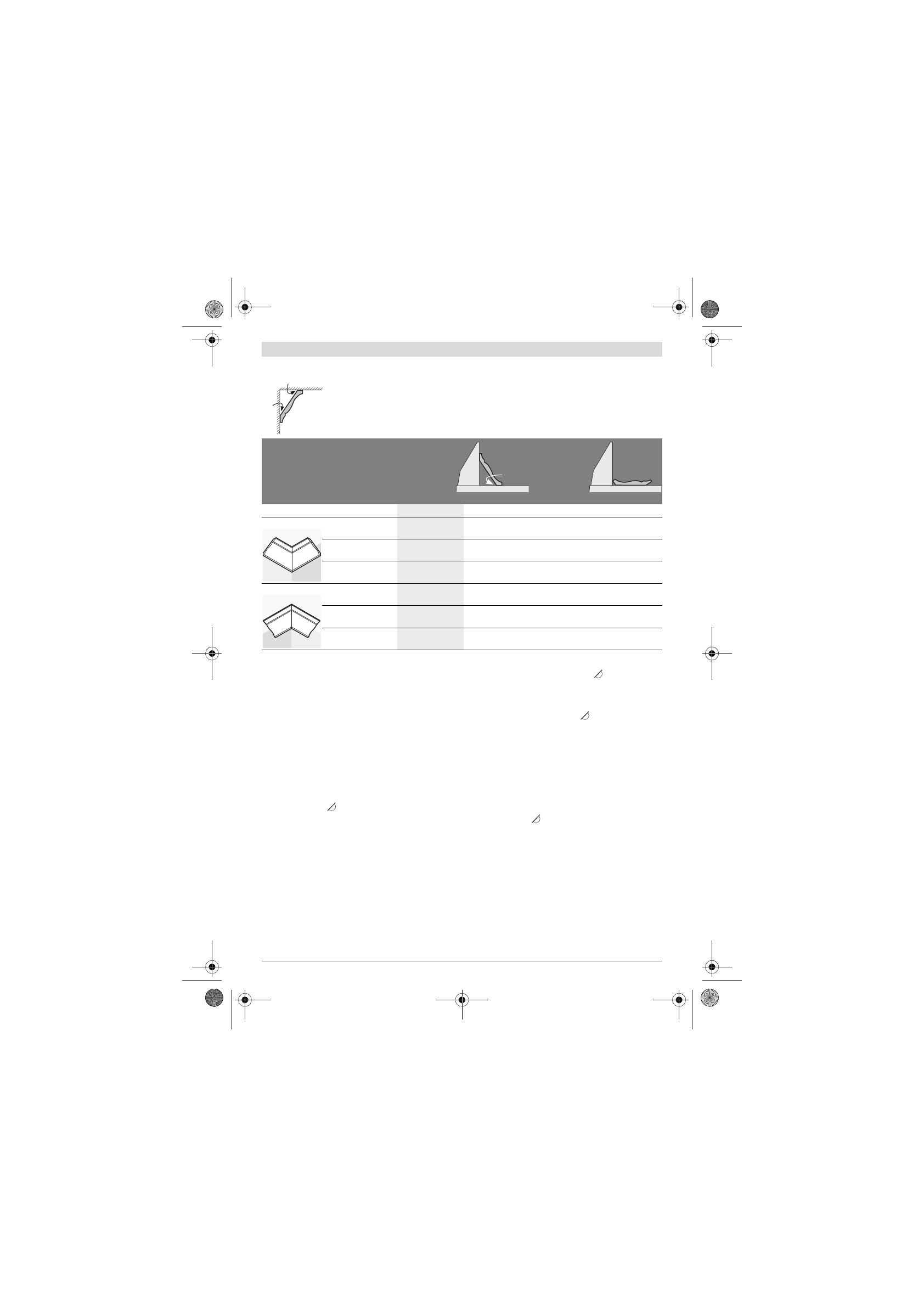

Svenska |
151
Bosch Power Tools
1 609 92A 1T0 | (28.10.15)
Taklister (enligt US-standard)
Kontroll och justering av grundinställningar
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
För detta behövs erfarenhet och lämpliga specialverktyg.
En auktoriserad Bosch-servicestation kan snabbt och tillför-
litligt utföra dessa arbeten.
Laserns justering
– Ställ elverktyget i arbetsläge för bordscirkelsåg. (se
”Arbetsläge”, sidan 153)
– Vrid sågbordet
22
fram till urtaget
27
för 0 °. Spaken
26
måste kännbart snäppa fast i urtaget.
Kontroll:
(se bilden
M1)
– Rita på ett arbetsstycke upp en rät snittlinje.
– Tryck på knappen
17
och för verktygsarmen med handta-
get
18
långsamt nedåt.
– Rikta in arbetsstycket så att sågklingans tänder fluktar med
snittlinjen.
– Håll arbetsstycket i detta läge och för verktygsarmen lång-
samt uppåt.
– Spänn fast arbetsstycket.
– Koppla på laserstrålen med strömställaren
36
.
Laserstrålen måste ligga exakt längs snittlinjen över hela
arbetsstycket även när verktygsarmen förs nedåt.
Inställning av parallellitet:
(se bilden
M2)
– Öppna gummikapseln
50
.
– Vrid ställskruven
51
med en lämplig skruvmejsel tills laser-
strålen är parallell med snittlinjen över hela arbetsstycket.
Inställning kant i kant:
(se bilden
M3)
För inställning av korrekt inriktning används ställskruven
52
under öppningen som märkts med ”R/L”.
– Vrid ställskruven
52
med medlevererad spårskruvmejsel
tills den parallella laserstrålen ligger i plan med snittlinjen
över hela arbetsstycket.
En motursvridning förflyttar laserstrålen från vänster åt
höger, en medursvridning förflyttar laserstrålen från höger åt
vänster.
Inställning av avvikelse i sidled vid verktygsarmens
rörelse:
(se bilden
M4)
– Öppna gummikalotten på sidan
53
.
– Vrid med en lämplig skruvmejsel ställskruven
54
medurs
om laserstrålen vid nedåtförskjutning av verktygsarmen
förflyttas åt vänster
.
Vrid ställskruven
54
moturs om laserstrålen
förflyttas åt
höger
.
– Kontrollera efter inställningen på nytt att laserstrålen ligger
längs snittlinjen, vid behov upprepa lasertrålens inriktning
med ställskruven
52
.
Om taklisterna ska bearbetas plant liggande på sågbordet måste standardgeringsvinkeln 31,6° (hori-
sontal) och 33,9° (vertikal) ställas in.
I tabellen nedan ingår instruktioner för bearbetning av taklister.
Inställningar
inställda mot
anslags-
skenan
plant
liggande på
sågbordet
vertikal geringsvinkel
0 °
33,9 °
Taklister
vänster sida
höger sida
vänster sida
höger sida
Innerkant
horisontal geringsvin-
kel
45 ° höger
45 ° vänster
31,6 ° höger
31,6 ° vänster
Arbetsstyckets place-
ring
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Underkant mot
anslagsskenan
Färdigt arbetsstycke
ligger …
... till höger om
snittet
... till vänster om
snittet
... till vänster om
snittet
... till vänster om
snittet
Ytterkant
horisontal geringsvin-
kel
45 ° vänster
45 ° höger
31,6 ° vänster
31,6 ° höger
Arbetsstyckets place-
ring
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Färdigt arbetsstycke
ligger …
... till höger om
snittet
... till vänster om
snittet
... till höger om
snittet
... till höger om
snittet
52°
38°
52°
OBJ_BUCH-1688-006.book Page 151 Wednesday, October 28, 2015 3:13 PM
