 | Українська

1 609 92A 1T0 | (28.10.15)

Bosch Power Tools

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Електроприлад призначений для використання на опорі
для здійснення в деревині рівних поздовжніх та
поперечних пропилів. Можливі горизонтальні кути
розпилювання від – 48 ° до +48 ° а також вертикальні кути
розпилювання від –2 ° до +47 °.
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м’яких порід дерева, а також
деревностружкових і деревноволокнистих плит.

При використанні електроприладу в якості настільної
дискової пили не дозволяється розпилювати ним алюміній
або інші кольорові метали.

Лампочка в електроінструменті призначена для
підсвітлювання безпосередньої зони роботи, вона не
придатна для освітлювання приміщень у будинку.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.

1

Кнопка вимкнення

2

Кнопка увімкнення

3

Монтажні отвори

4

Заглибини для рук

5

Ключ-шестигранник (6 мм)/шліцьова викрутка

6

Скоба захисту від перекидання

7

Пиляльний диск

8

Мішок для пилу

9

Викидач тирси

10

Фіксуючий гвинт скоби

11

11

Скоба

12

Гвинт з внутрішнім шестигранником для кріплення
пиляльного диска

13

Фіксатор шпинделя

14

Затискний фланець

15

Внутрішній затискний фланець

16

Кришка лінзи лазеру

Деталі торцювальної пилки

17

Кнопка розблокування кронштейна робочого
інструмента

18

Рукоятка

19

Лазер/вихід лазерного променя

20

Маятниковий захисний кожух

21

Струбцина

22

Стіл торцювальної пилки

23

Шкала для настроювання кута розпилювання
(горизонтального)

24

Вставний щиток

25

Ручка фіксації для вільного настроювання кута
розпилювання (горизонтального)

26

Важіль для попереднього настроювання кута
розпилювання (горизонтального)

27

Насічки для стандартних кутів розпилювання

28

Отвори під струбцину

29

Подовжувач стола

30

Упорна шина

31

Пересувна упорна планка

32

Упорний гвинт для кута розпилювання
33,9 °(вертикального)

33

Упорний прогонич для кута розпилювання
33,9 °(вертикального)

34

Лампа

35

Вимикач освітлення («Light»)

36

Вимикач для позначення лінії розпилювання
(«Laser»)

37

Затискна рукоятка для вільного встановлення кута
розпилювання (вертикального)

Зважайте на розміри пиляльного диска.
Діаметр отвору повинен пасувати до
шпинделя без проміжку. Не
використовуйте перехідники або
адаптери.

Коли будете міняти пиляльний диск,
слідкуйте за тим, щоб ширина пропилу
була не меншою за 2,0 мм, а товщина
центральної частини пиляльного диска
не більшою за 2,0 мм. В противному
разі розпірний клин (2,0 мм) може
заклиниться в оброблюваній деталі.

При використанні комбінованої пилки в
якості настільної дискової пили
максимальна висота оброблюваної
заготовки становить 51 мм.

Символ на скобі

11

 для підйому і

фіксації маятникової захисної кришки

та

символ на кнопці

17

 для розблокування

кронштейна робочого інструмента.

Символ використання комбінованої
пилки в якості торцювальної пилки.

Символ використання комбінованої
пилки в якості настільної дискової пили.

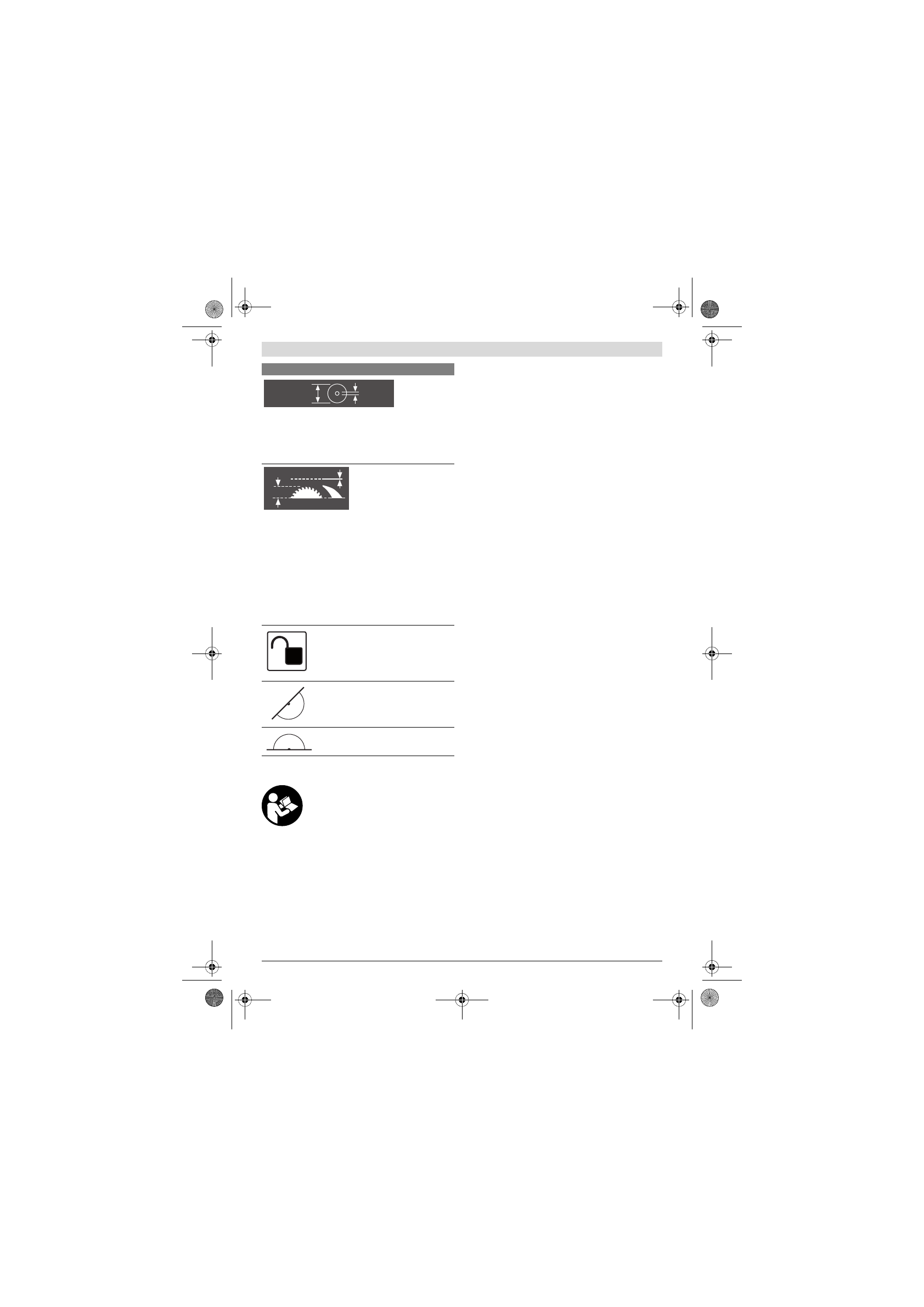

Символ

Значення

Ø max.

305mm

Ø

30mm

Ø min.

300mm

2 mm

51 mm
