406
| Hrvatski
1 609 92A 1T0 | (28.10.15)
Bosch Power Tools

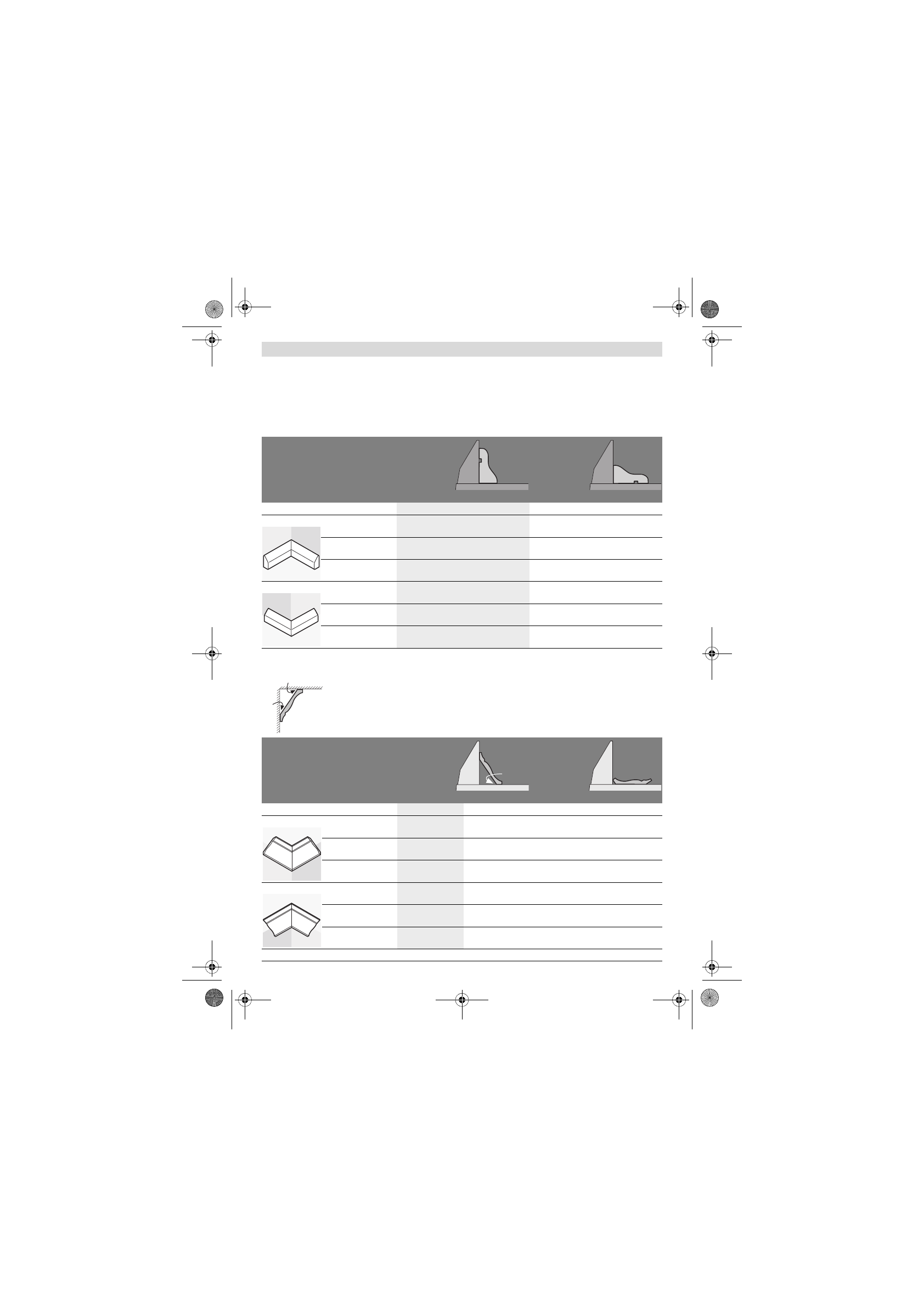

Obrada profilnih letvi (podnih ili stropnih letvi)
Profilne letve možete obrađivati na dva različita načina:
– prema graničnoj vodilici,
– plošno ležeće na stolu za piljenje.
Uvijek najprije izvršite probu sa namještenim kutom kosog re-
zanja na otpadnom drvu.
Podne letve
Donja tablica sadrži upute za obradu podnih letvi.
Stropne letve (prema US-standardu)
Namještanja
postavljena
prema granič-
noj vodilici
plošno polo-
žena na stol
za piljenje
Vertikalni kut kosog rezanja
0 °
45 °
Podna letva
lijeva strana
desna strana
lijeva strana
desna strana
Unutarnji rub
Horizontalni kut kosog
rezanja
45 ° lijevo
45 ° desno
0 °
0 °
Pozicioniranje izratka Donji rub na stolu za
piljenje
Donji rub na stolu za
piljenje
Gornji rub na gra-
ničnoj vodilici
Donji rub na granič-
noj vodilici
Završen izradak nalazi
se ...
... lijevo od reza
... desno od reza
... lijevo od reza
... lijevo od reza
Vanjski rub
Horizontalni kut kosog
rezanja
45 ° desno
45 ° lijevo
0 °
0 °
Pozicioniranje izratka Donji rub na stolu za
piljenje
Donji rub na stolu za
piljenje
Donji rub na granič-
noj vodilici
Gornji rub na gra-
ničnoj vodilici
Završen izradak nalazi
se ...
... lijevo od reza
... desno od reza
... desno od reza
... desno od reza
Ako stropne letve želite obrađivati plošno položene na stol za piljenje, morate namjestiti standardni kut
kosog rezanja 31,6° (horizontalni) i 33,9° (vertikalni).
Slijedeća tablica sadrži upute za obradu stropnih letvi.
Namještanja
postavljena
prema gra-
ničnoj vodili-
ci
plošno polo-
žena na stol
za piljenje
Vertikalni kut kosog rezanja
0 °
33,9 °
Stropna letva
lijeva strana
desna strana
lijeva strana
desna strana
Unutarnji rub
Horizontalni kut kosog
rezanja
45 ° desno
45 ° lijevo
31,6 ° desno
31,6 ° lijevo
Pozicioniranje izratka Donji rub na granič-
noj vodilici
Donji rub na granič-
noj vodilici
Gornji rub na gra-
ničnoj vodilici
Donji rub na granič-
noj vodilici
Završen izradak nalazi
se ...
... desno od reza
... lijevo od reza
... lijevo od reza
... lijevo od reza
Vanjski rub
Horizontalni kut kosog
rezanja
45 ° lijevo
45 ° desno
31,6 ° lijevo
31,6 ° desno
Pozicioniranje izratka Donji rub na granič-
noj vodilici
Donji rub na granič-
noj vodilici
Donji rub na granič-
noj vodilici
Gornji rub na gra-
ničnoj vodilici
Završen izradak nalazi
se ...
... desno od reza
... lijevo od reza
... desno od reza
... desno od reza
52°
38°
52°
OBJ_BUCH-1688-006.book Page 406 Wednesday, October 28, 2015 3:13 PM
