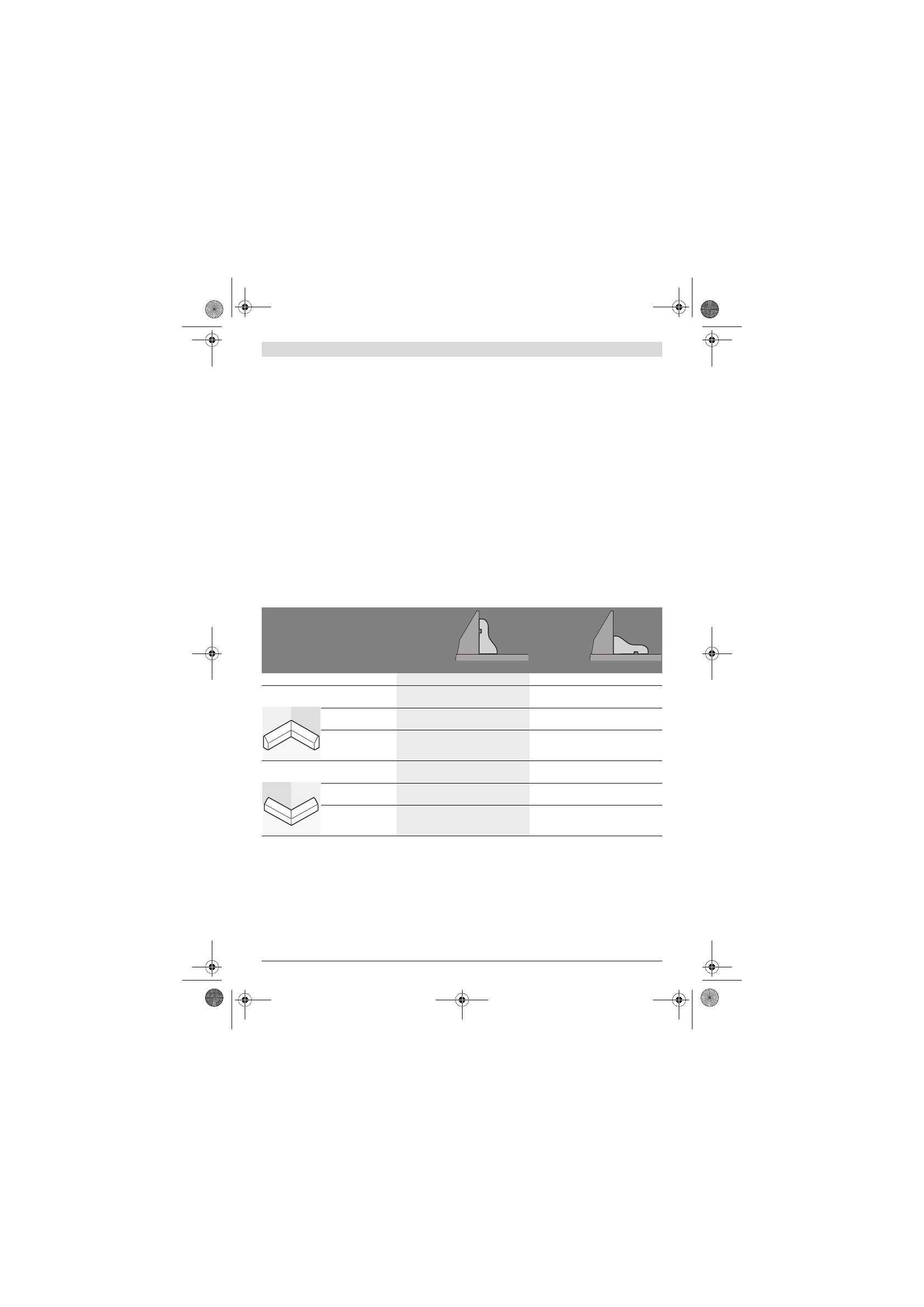

284
| Русский
1 609 92A 1T0 | (28.10.15)
Bosch Power Tools
– Вложите новую плиту-вкладыш и завинтите все винты
49
.
– Установите вертикальный угол распила на 0 ° и выпол-
ните пропил в плите-вкладыше.
– Затем установите вертикальный угол распила на 45 ° и
снова выполните пропил в плите.
Таким образом достигается положение плиты-вклады-
ша, при котором она расположена как можно ближе к
зубьям пильного диска, не касаясь их.
Пиление
Торцование
– Закрепите заготовку в соответствии с размерами.
– Установите нужный горизонтальный и/или вертикаль-
ный угол распила.
– Включите электроинструмент.
– Нажмите на клавишу
17
и медленно поверните консоль
инструмента за ручку
18
вниз.
– Выполните рез с равномерной подачей.
– Выключите электроинструмент и подождите, пока
пильный диск полностью не остановится.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Специальные заготовки
Для обработки изогнутых или круглых заготовок Вы долж-
ны зафиксировать их с целью предотвращения скольже-
ния. На линии реза не допускается возникновение зазора
между заготовкой, упорной рейкой и столом.
При необходимости следует изготовить специальный кре-
пеж.
Обработка профильных реек (плинтусов и по-
толочных планок)
Профильные рейки Вы можете обрабатывать двумя раз-
личными способами.
– приставив их к упорной планке,
– плоско положив на стол пилы.
Настроенный угол распила нужно всегда сначала прове-
рить на отходах.
Плинтусы
Следующая таблица содержит указания для обработки плинтусов.
Настройки
приставив в
высоту к
упорной
планке
плоско поло-
жив на стол
пилы
Вертикальный угол распила
0 °
45 °
Плинтус
левая сторона
правая сторона
левая сторона
правая сторона
Внутренняя
кромка
Горизонтальный угол
распила
45 ° слева
45 ° справа
0 °
0 °
Позиционирование
заготовки
Нижняя кромка на
столе пилы
Нижняя кромка на
столе пилы
Верхняя кромка на
упорной планке
Нижняя кромка на
упорной планке
Готовая заготовка
лежит ...
... слева от
пропила
... справа от
пропила
... слева от
пропила
... слева от
пропила
Наружная
кромка
Горизонтальный угол
распила
45 ° справа
45 ° слева
0 °
0 °
Позиционирование
заготовки
Нижняя кромка на
столе пилы
Нижняя кромка на
столе пилы
Нижняя кромка на
упорной планке
Верхняя кромка на
упорной планке
Готовая заготовка
лежит ...
... слева от
пропила
... справа от
пропила
... справа от
пропила
... справа от
пропила
OBJ_BUCH-1688-006.book Page 284 Wednesday, October 28, 2015 3:13 PM
