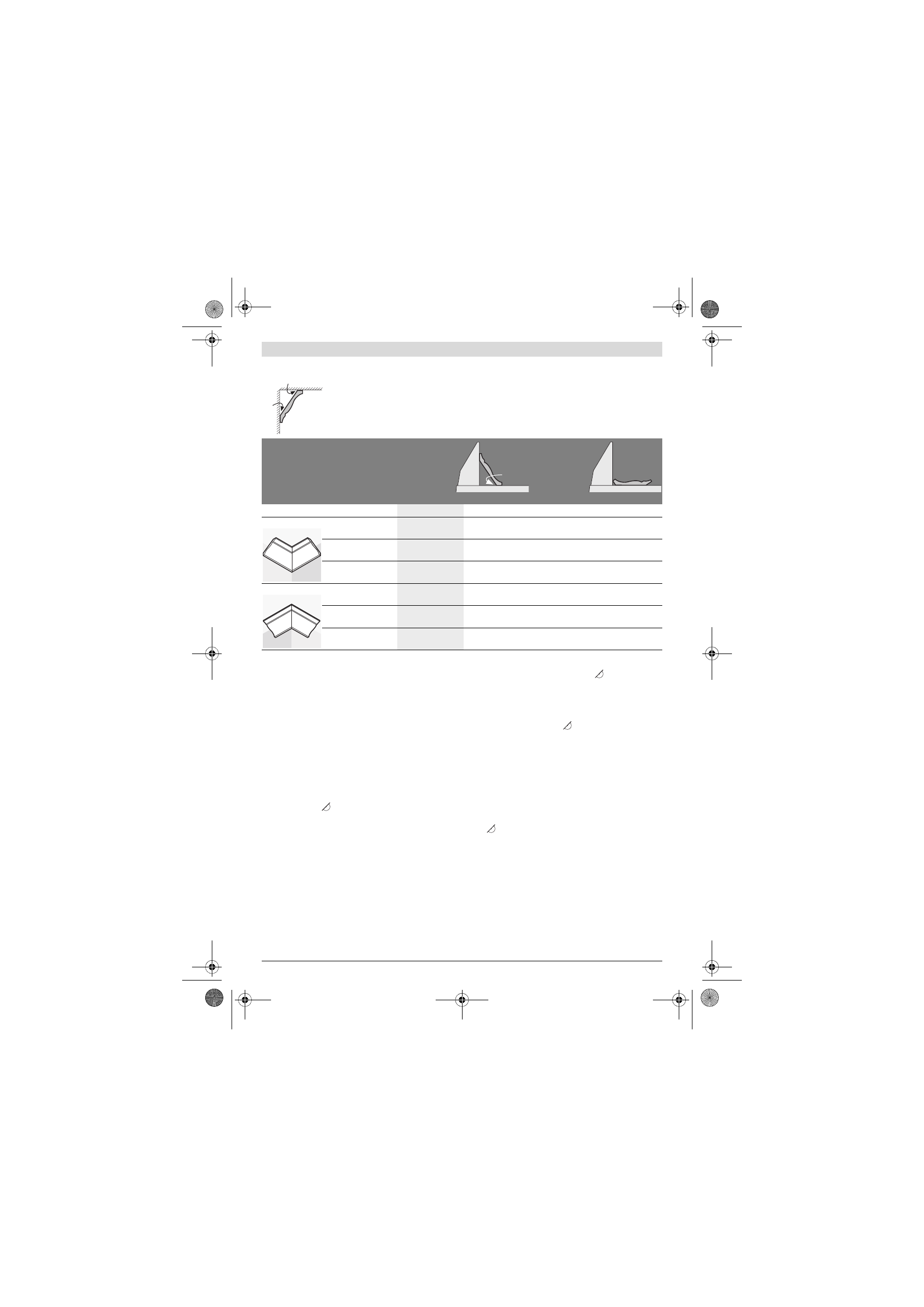

Norsk |
165
Bosch Power Tools
1 609 92A 1T0 | (28.10.15)
Taklister (etter US-standard)
Kontroll og innstilling av grunninnstillingene
For å sikre presise snitt må du etter intensiv bruk kontrollere
elektroverktøyets grunninnstillinger og eventuelt innstille dis-
se.
Hertil trenger du erfaring og tilsvarende spesialverktøy.
En Bosch-kundeservice utfører disse arbeidene hurtig og på-
litelig.
Justering av laseren
– Sett elektroverktøyet i arbeidsstilling for bordsirkelsag.
(se «Arbeidsstilling», side 167)
– Drei sagbordet
22
til kjervet
27
for 0 °. Spaken
26
må da
følbart gå i lås i kjervet.
Kontroll:
(se bilde
M1)
– Tegn en rett skjærelinje på arbeidsstykket.
– Trykk på tasten
17
og før verktøyarmen langsomt nedover
med håndtaket
18
.
– Rett arbeidsstykket slik opp at tennene til sagbladet er i
flukt med skjærelinjen.
– Hold arbeidsstykket fast i denne posisjonen og før verktøy-
armen langsomt opp igjen.
– Spenn arbeidsstykket fast.
– Slå laserstrålen på med bryteren
36
.
Laserstrålen må være i flukt med skjærelinjen over hele leng-
den på arbeidsstykket, også når verktøyarmen føres nedover.
Innstilling av parallelliteten:
(se bilde
M2)
– Åpne gummikappen
50
.
– Skru stillskruen
51
med en egnet skrutrekker til laserstrå-
len er kant i kant med skjærelinjen på arbeidsstykket over
hele lengden.
Innstilling av flukt:
(se bilde
M3)
Til innstilling av flukt-posisjonen finnes det en stillskrue
52
,
som befinner seg under åpningen som er merket med «R/L».
– Skru stillskruen
52
med vedlagt slisseskrutrekker til den
parallelle laserstrålen er kant i kant med skjærelinjen på ar-
beidsstykket over hele lengden.
Skruing mot urviserne beveger laserstrålen fra venstre mot
høyre, skruing med urviserne beveger laserstrålen fra høyre
mot venstre.
Innstilling av sideavviket når verktøyarmen beveges:
(se
bilde
M4)
– Åpne gummikappen på siden
53
.
– Drei stillskruen
54
med urvisernes retning med en egnet
skrutrekker hvis laserstrålen
beveger seg mot venstre
når verktøyarmen føres nedover.
Drei stillskruen
54
mot urvisernes retning hvis laserstrålen
beveger seg mot høyre
.
– Etter innstillingen sjekker du igjen om den er kant i kant
med skjærelinjen. Rett eventuelt laserstrålen opp igjen
med stillskruen
52
.
Hvis du vil bearbeide taklister flatt liggende på sagbordet, må du innstille standard-gjæringsvinklene
31,6° (horisontal) og 33,9° (vertikal).
Nedenstående tabell inneholder informasjoner for bearbeidelse av taklister.
Innstillinger
stilt opp mot
anleggs-
skinnen
flatt liggende
på sagbordet
Vertikal gjæringsvinkel
0 °
33,9 °
Taklist
venstre side
høyre side
venstre side
høyre side
Innvendig kant
horisontal gjærings-
vinkel
45 ° høyre
45 ° venstre
31,6 ° høyre
31,6 ° venstre
Plassering av arbeids-
stykket
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Ferdig arbeidsstykke
befinner seg ...
... til høyre for
snittet
... til venstre for
snittet
... til venstre for
snittet
... til venstre for
snittet
Utvendig kant
horisontal gjærings-
vinkel
45 ° venstre
45 ° høyre
31,6 ° venstre
31,6 ° høyre
Plassering av arbeids-
stykket
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Ferdig arbeidsstykke
befinner seg ...
... til høyre for
snittet
... til venstre for
snittet
... til høyre for
snittet
... til høyre for
snittet
52°
38°
52°
OBJ_BUCH-1688-006.book Page 165 Wednesday, October 28, 2015 3:13 PM
