11

Popis přístroje

(Obr. A)

Mlecí strojek se skládá z:

1

 Pohonné  jednotky  –  každá  pohonná  jednotka  je  při-

způsobená  tak,  aby  k  ni  bylo  možné  připojit  kteroukoliv

mlecí  soustavu  a  struhadlo,  vyrobené  i rmou  ZELMER.

V  zadním  krytu  pohonu  586  a  686  se  nacházejí  venti-

lační otvory.

Mlecí soustavy – její části jsou:

2

 Mlecí komora

3

 Šnek se spojkou

4

 Nůž

5

 Sítko s otvory 4 mm

6

 Objímka

7

 Misky

8

 Nacpávače

Příslušenství:

9

 Sítko s otvory 8 mm

10

 Řeznický nástavec

11

 Distanční vložka

Mechanická ochrana motoru

(Obr. B)

1

 Spirála

2

 Hřídel

3

 Šroub M5x20

Strojky  jsou  vybaveny  mechanickou  ochranou,  která  zabra-

ňuje poškození pohonné jednotky – pokud by došlo k přetí-

žení  strojku  (např.  když  se  do  strojku  dostanou  kosti),  vylá-

mou se zoubky spojky, která pohání šnek.

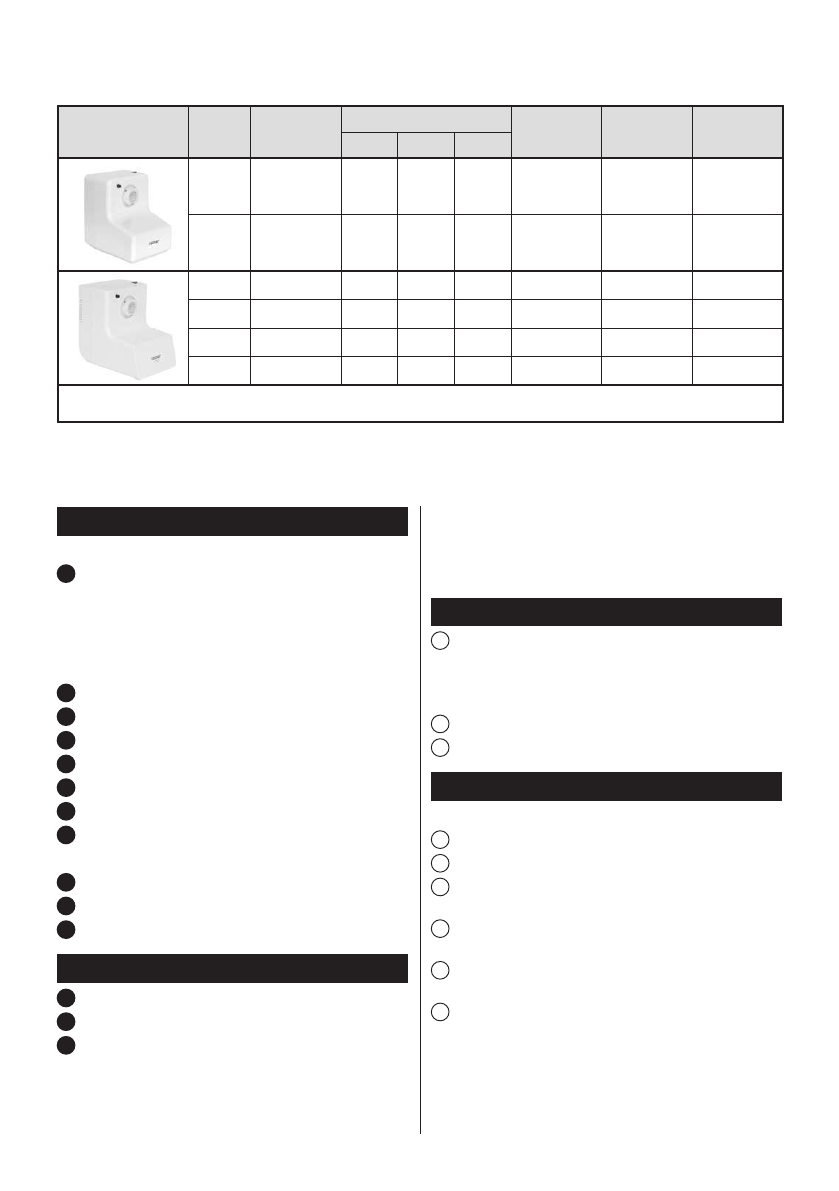

TYPY STROJKŮ ZELMER

V této tabulce je prezentován sortiment příslušenství k mlecím strojkům, kterých se týká tento návod.

Pohon

Typ

Nůž

Sítko

Řeznický

nástavec

Sada na

těstoviny a

cukrovi

Stru-hadlo

2,7

4

8

586.5

●

○

●

●

●

○

○

586.54

●

○

●

●

●

○

●

686.5

●

○

●

●

●

○

○

686.54

●

○

●

●

●

○

●

686.8

●

○

●

●

●

–

○

686.84

●

○

●

●

●

–

●

●

– základní vybavení,

○

– doplňkové příslušenství, které lze zakoupit v prodejnách se spotřebiči,

–

– vybavení nedostupné v daném provedení

Mlecí strojek je vybaven pouze jedním mlecí částí.

Poškozenou spojku vyměňte za novou:

u šneku se zničenou spojkou odšroubujte šroub,

●

odstraňte poškozenou spojku,

●

nasaďte novou spojku a dotáhněte šroub.

●

Příprava strojku a uvedení do provozu   (Obr. C)

1

 Pohonnou  jednotku  postavte  na  tvrdý  suchý  povrch  (na

stůl nebo kuchyňskou linku), poblíž elektrické zásuvky.

Před prvním použitím umyjte všechny díly příslušenství.

●

Smontujte vybrané části a připojte k pohonné jednotce.

●

2

 Vložte zástrčku do zásuvky el. proudu.

3

 Vypínačem zapněte strojek.

Mlecí soustava

(Obr. D)

Do mlecí komory vložte postupně:

1

 Šnek se spojkou směrem dovnitř.

2

 Na třmen šneku nasaďte nůž ostřím směrem k sítku.

3

 Sítko  vložte  do  mlecí  komory  tak,  aby  drážka  na  okraji

sítka zapadla do výstupku v komoře.

4

 Součástky mlecí soustavy pevně dotáhněte objímkou až

na doraz.

5

 Vložte smontovanou komoru na hlavici pohonné jednotky

a otočte ji do pozice, ve které uslyšíte cvaknutí pojistky.

6

 Nasaďte misku na mlecí komoru.
