47

Seadme kirjeldus

(Joonis A)

Hakklihamasina elemendid:

1

 Seadme ajam – iga hakklihamasina ajam on kohastatud

iga    ZELMER  hakkimiskomplekti  ja  lõikuri  paigaldami-

seks. Ajami 586 ja 686 korpuse tagumine pool on sead-

mestatud ventilatsiooniavadega.

Hakkimiskomplekt, kuhu kuuluvad:

2

 Hakkimistoru

3

 Metalltigu kaitseriiviga

4

 Nuga

5

 Sõel 4 mm

6

 Rõngasmutter

7

 Kauss

8

 Lükkur

Tarvikud, sh:

9

 Võre aukudega 8 mm

10

 Vorstisarv

11

 Eralduslüli

Mehaaniline mootori kaitse

(Joonis B)

1

 Metalltigu

2

 Turvalukk

3

 Kruvi M5x20

Hakklihamasinal  on  mehaaniline  kaitse  mootori  ülekoorma-

mise eest – metallteole paigaldatud kaitseriivi hambad puru-

nevad, kui hakklihamasina töökoormus on liiga suur (näit. kui

masinasse on sattunud luud).

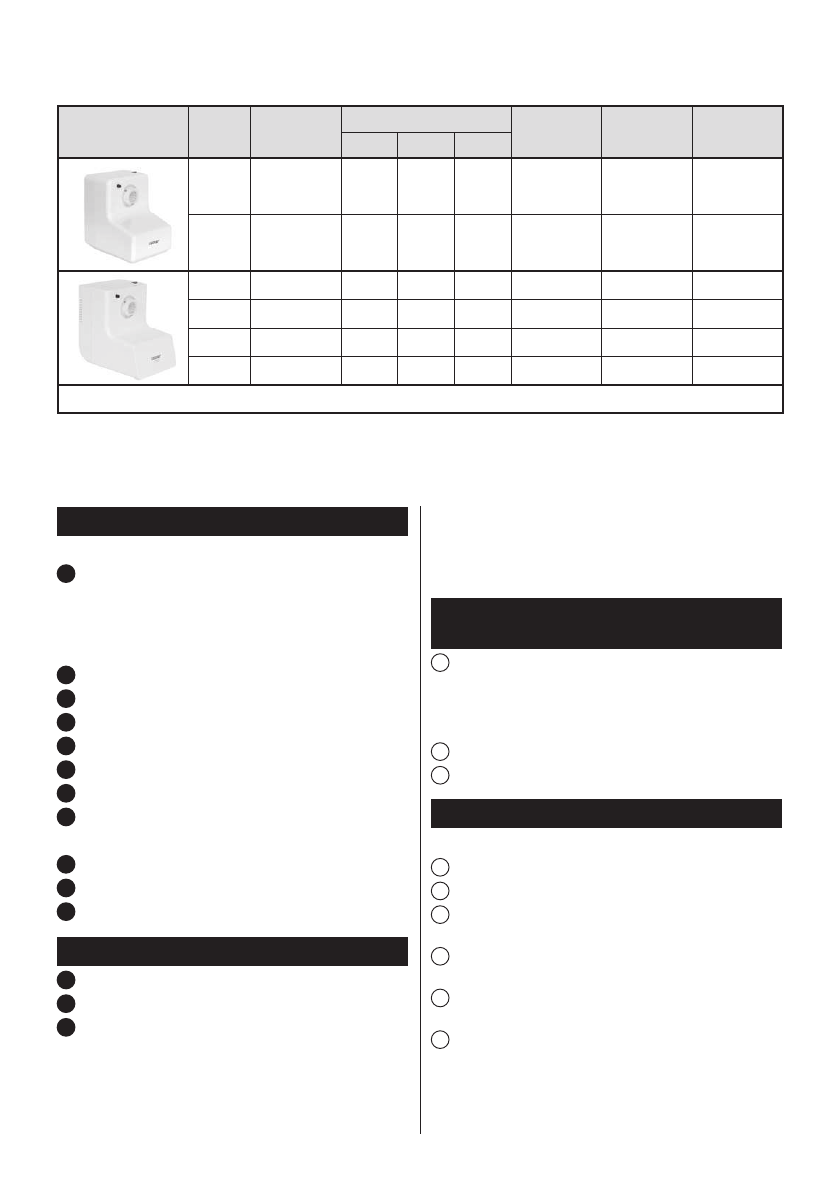

ZELMER HAKKLIHAMASINATE TÜÜBID

Allpool olevas tabelis on märgitud kõikide nende hakklihamasinate tarvikud, mida puudutab käesolev juhend.

Mootor

Tüüp

Nuga

Sõel

Vorstisarv

Makaroni ja

küpsise seade

Lõikur

2,7

4

8

586.5

●

○

●

●

●

○

○

586.54

●

○

●

●

●

○

●

686.5

●

○

●

●

●

○

○

686.54

●

○

●

●

●

○

●

686.8

●

○

●

●

●

–

○

686.84

●

○

●

●

●

–

●

●

– põhilised tarvikud,

○

– lisatarvikud on saadaval kauplustes,

–

– tarvikud, mis selle tüübi jaoks puuduvad

Hakklihamasinal on ainult üks hakkimiskomplekt.

Purunenud  kaitseriiv vaheta uue vastu:

keera purunenud kaitseriiv metallteolt lahti kruvi,

●

eemalda purunenud kaitseriiv,

●

paigalda uus kaitseriiv ja keera see kruviga kinni.

●

Seadme tööks ettevalmistamine ja
käivitamine

(Joonis C)

1

 Aseta masin võrgukontakti lähedusse kõvale alusele nii,

et korpuses olevad ventilatsiooniavad ei oleks kinni kaetud.

Enne masina esimest kasutamist pese tarvikud.

●

Monteeri vajalikud tarvikud ja paigalda ajamile.

●

2

 Lülita toitejuhe võrgupistikusse.

3

 Käivita masin lülitiga.

Töö hakkimiskomplektiga

(Joonis D)

Pane hakkimistorusse järjestikku:

1

 Metalltigu kaitseriiviga sissepoole,

2

 Metallteo otsikule nuga teradega võre suunas,

3

 Võre  nii,  et  hakkimistorus  olev  nukk  läheks  võres  ole-

vasse soonde.

4

 Keera  kõik  hakkimiskomplekti  elemendid  tugevasti  kinni

kuni vastupanu tekkeni.

5

 Paiguta  monteeritud  hakkimiskomplekt  mootorile  ja

keera kohale, kuni kuuled blokaadi plõksatust.

6

 Pane kauss hakkimistorule.
