 Dansk |

97

Bosch Power Tools

1 609 92A 039 | (28.9.12)

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-
ger.

I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i træ. Vandrette gerings-
vinkler fra – 60 °  til +60 °  samt lodrette geringsvinkler fra 0 °  til
45 °  er mulige.
El-værktøjets ydelse er konstrueret til at save i hårdt og blødt
træ samt spåne- og fiberplader.

Anvendes el-værktøjet som bordrundsav, er det ikke god-
kendt til savning af aluminium eller andre ikke-jern-holdige
metaller.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.

1

Skydeslæde

2

Bordforlængerstykke

3

Ilægningsplade

4

Spaltekniv

5

Beskyttelsesskærm

6

Etiket til markering af snitlinje

7

Ekstra anslag til parallelanslag

8

8

Parallelanslag

9

Parallelanslag på sideland

10

10

Sideland

11

Savbord

12

Håndsving til løftning og sænkning af savklinge

13

Skala til visning af afstand mellem savklinge og paralle-
lanslag

8



Hold fingrene væk fra saveområdet,
når el-værktøjet kører.

Kontakt med

savklingen er forbundet med kvæstel-
sesfare.

Smid ikke el-værktøj ud sammen med det
almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles
separat og genbruges iht. gældende miljø-
forskrifter.

Viser håndhjulets drejeret-
ning til nedsænkning (

Trans-

portstilling

) og løftning (

Ar-

bejdsstilling

).

Viser den maks. tilladte højde
på emnet ved de lodrette
standard-geringsvinkler 90 °
og 45 ° .

Overhold målene på savklin-
gen. Huldiameteren skal pas-
se til værktøjsspindlen uden
slør. Brug hverken redukti-
onsstykker eller adaptere.

Vær i forbindelse med skift af
savklingen opmærksom på, at
snitbredden ikke er mindre
end og savklingetykkelsen ik-
ke er større end spalteknivens
tykkelse.

Viser låsegrebets funktion på
vinkelanslaget ved indstilling
af vandrette geringsvinkler.

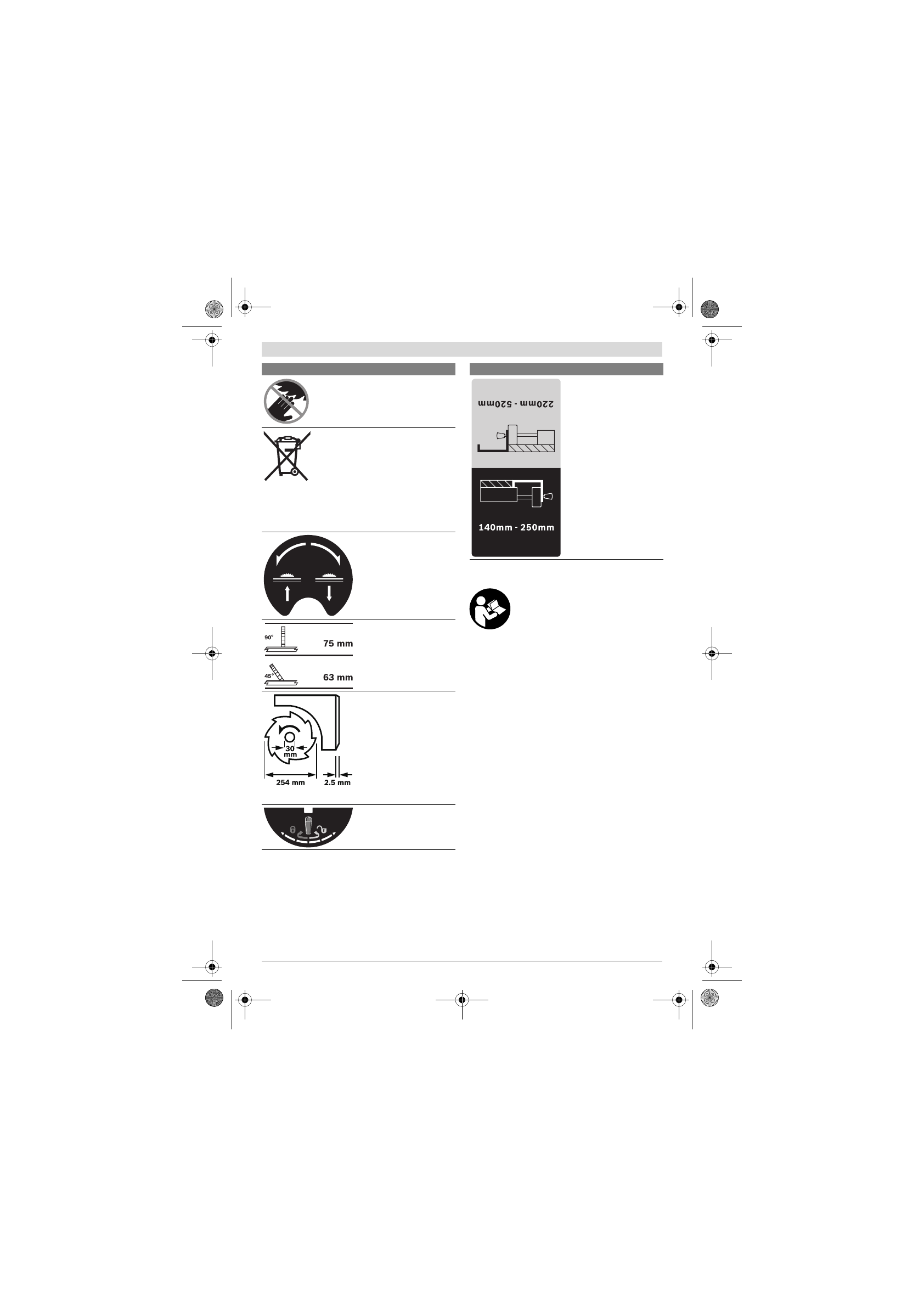

Symboler og deres betydning

Viser de mulige positioner for
parallelanslaget på sidelan-
det.

Etikettens farver svarer til
skalaens farver på den forre-
ste styrestang. Skalaen viser
afstanden til savklingen, af-
hængigt af parallelanslagets
position.

Symboler og deres betydning
