216

 | Українська

1 609 92A 039 | (28.9.12)

Bosch Power Tools

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Електроприлад призначений для використання на опорі
для здійснення в деревині рівних поздовжніх та
поперечних пропилів. Можливі горизонтальні кути
розпилювання від – 60 °  до +60 °  а також вертикальні кути
розпилювання від 0 °  до 45 ° .
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м’яких порід дерева, а також
деревностружкових і деревноволокнистих плит.

При використанні електроприладу в якості настільної
дискової пили не дозволяється розпилювати ним алюміній
або інші кольорові метали.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.

1

Пересувні полозки

2

Подовжувач стола

3

Вставний щиток

4

Розпірний клин

5

Захисний кожух

6

Наклейка для позначення лінії розпилювання

7

Додатковий упор паралельного упора

8

8

Паралельний упор

9

Паралельний упор до поширювача стола

10

10

Поширювач стола

11

Стіл

12

Кривошипна рукоятка для піднімання і опускання
пиляльного диска

13

Шкала для встановлення відстані між пиляльним
диском і паралельним упором

8

14

Кнопка ввімкнення

15

Кнопка вимкнення

16

Кутовий упор

17

Кільцевий гайковий ключ (23 мм; 13 мм)

18

Додатковий упор кутового упора

16

19

Фіксуючий гвинт гнізда для зберігання пилкового
полотна

20

Монтажні отвори

21

Напрямний паз кутового упора

22

Підсувна палиця

23

Ручка фіксації подовжувача стола

2

24

Фіксуючий важіль пересувних полозок

25

Ручка фіксації паралельного упора

9

26

Ручка фіксації поширювача стола

10

27

Гніздо для зберігання додаткового упора

18

28

Гніздо для зберігання паралельного упора

8

29

Ручка фіксації вертикального кута розпилювання

30

Кабельна дужка

31

Викидач тирси

32

Гніздо для зберігання кутового упора

33

Відсмоктувальний шланг

34

Нижній щиток

35

Гвинт с шестигранною головкою для кріплення
розпірного клина

4

36

Виїмки під щиток для захисту від сколювання стружки

37

Пиляльний диск

38

Кріплення розпірного клина

39

Монтажний комплект «Подовжувач стола»

40

Гумовий амортизатор

41

Напрямна рейка кутового упора

42

Ручка фіксації на кутовому упорі

43

Монтажний комплект «Додатковий упор/кутовий
упор»

44

Затискна рукоятка паралельного упора

45

Напрямний паз паралельного упора

8

46

Затискний важіль додаткового упора

7

47

Фіксаторний важіль шпинделя

48

Затискна гайка

49

Затискний фланець

50

Опорний фланець

51

Шпиндель робочого інструмента

52

Ручка фіксації кута розпилювання
(горизонтального)

53

Індикатор кута на кутовому упорі

54

Маховичок

55

Індикатор кута (вертикального)

56

Шкала кутів розпилювання (вертикальних)

57

Лупа

58

Шкала для встановлення відстані між пиляльним
диском і паралельним упором

9

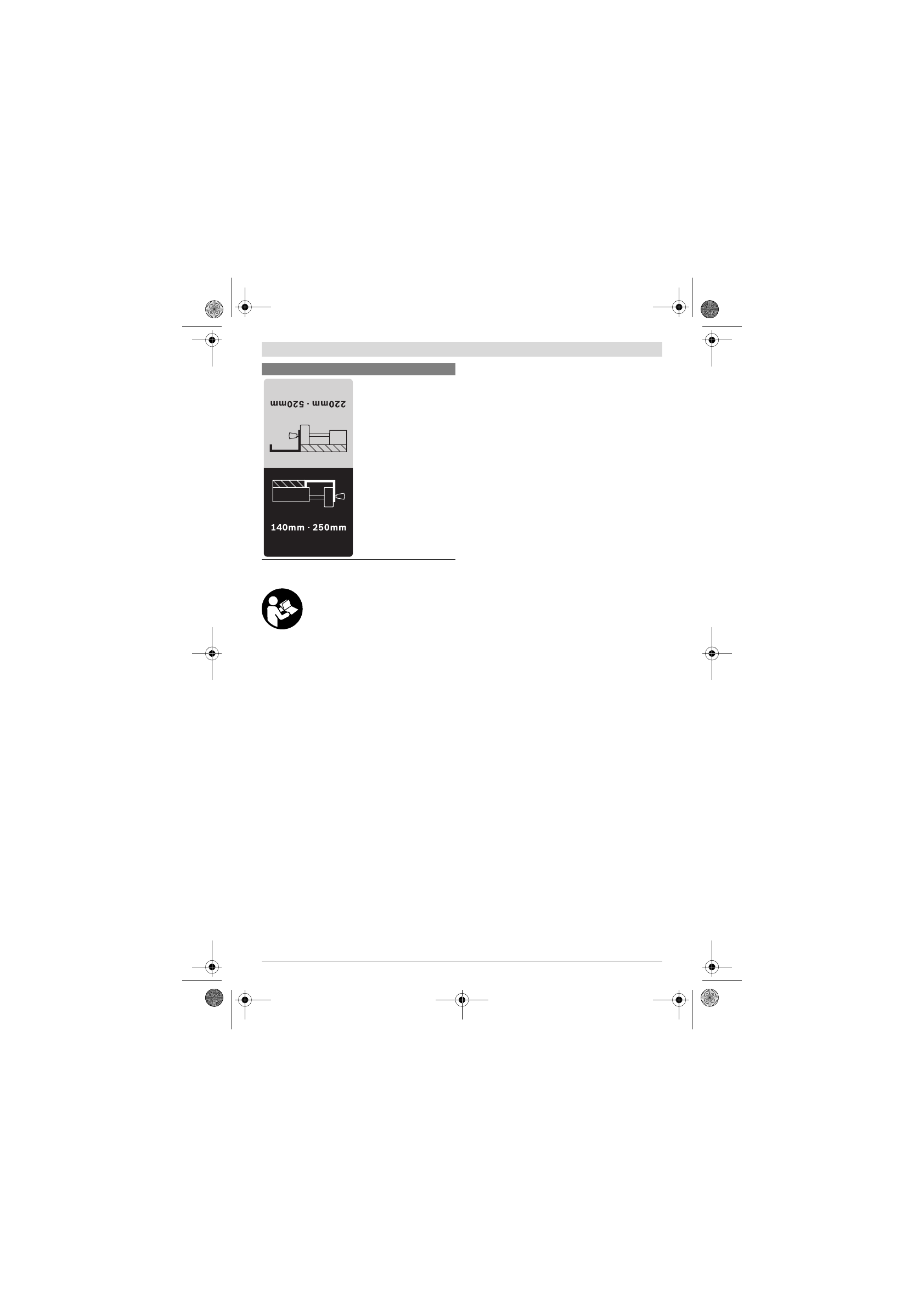

Показує можливі положення
паралельного упора на
поширювачі стола.

Колір наклейки відповідає
кольорам шкали на
передньому напрямному
стрижні. Шкала показує
відстань до пиляльного
диска в залежності від
положення паралельного
упора.

Символи та їх значення
