 Lietuviškai |

301

Bosch Power Tools

1 609 92A 039 | (28.9.12)

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir
reikalavimus.

Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti
elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant me-
dienoje tiesius išilginius ir skersinius pjūvius. Galima atlikti įs-
trižus pjūvius  nuo  – 60 °   iki  +60 °   kampu  horizontalioje  plokš-
tumoje bei įstrižus pjūvius nuo 0 °  iki 45 °  vertikalioje plokštu-
moje.
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai
medienai bei drožlių ir pluošto plokštėms pjauti.

Elektrinį įrankį naudojant kaip stalinį diskinį pjūklą, aliuminį ar
kitokius spalvotuosius metalus pjauti draudžiama.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio
prietaiso schemose nurodytus numerius.

1

Slankusis bėgelis

2

Stalo ilginamoji dalis

3

Įstatomoji plokštelė

4

Skeliamasis peilis

5

Apsauginis gaubtas

6

Lipdukas pjovimo linijai žymėti

7

Lygiagrečiosios atramos

8

 papildoma atrama

8

Lygiagrečioji atrama

9

Stalo platinamosios dalies lygiagrečioji atrama

10

10

Stalo platinamoji dalis

11

Pjovimo stalas

12

Sukamoji rankena pjūklo diskui pakelti ir nuleisti

13

Skalė pjūklo disko atstumui iki lygiagrečiosios atramos
nustatyti

8



Dirbkite su apsauginiais akiniais.



Naudokite klausos apsaugos priemo-
nes.

Dėl triukšmo poveikio galima pra-

rasti klausą.



Nekiškite rankų į pjovimo zoną, kai
prietaisas veikia.

Prisilietus prie pjovi-

mo disko galima susižaloti.

Nemeskite elektrinių įrankių į buitinių
atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl
elektros ir elektroninės įrangos atliekų ir
šios direktyvos perkėlimo į nacionalinę
teisę aktus, naudoti nebetinkami elektri-
niai įrankiai turi būti surenkami atskirai ir
perdirbami aplinkai nekenksmingu būdu.

Rodo reguliavimo ratuko suki-
mo kryptį, norint pjūklo diską
nuleisti (

Transportavimo pa-

dėtis

) ir pakelti (

Darbinė pa-

dėtis

).

Rodo didžiausią leidžiamą
ruošinio aukštį, esant standar-
tiniams įstrižo pjūvio kam-
pams vertikalioje plokštumoje
90 °  ir 45 ° .

Atkreipkite dėmesį į pjūklo
disko matmenis. Kiaurymės
skersmuo turi tiksliai atitikti
prietaiso suklį. Nenaudokite
tvirtinamųjų elementų ar
adapterių.

Keisdami pjūklo diską stebėki-
te, kad pjūvio plotis nebūtų
mažesnis už skeliamojo peilio
storį, o pjūklo disko korpuso
storis už jį nebūtų didesnis.

Rodo fiksuojamosios ranke-
nėlės poveikį kampiniam ribo-
tuvui nustatant įstrižo pjūvio
kampą horizontalioje plokštu-
moje.

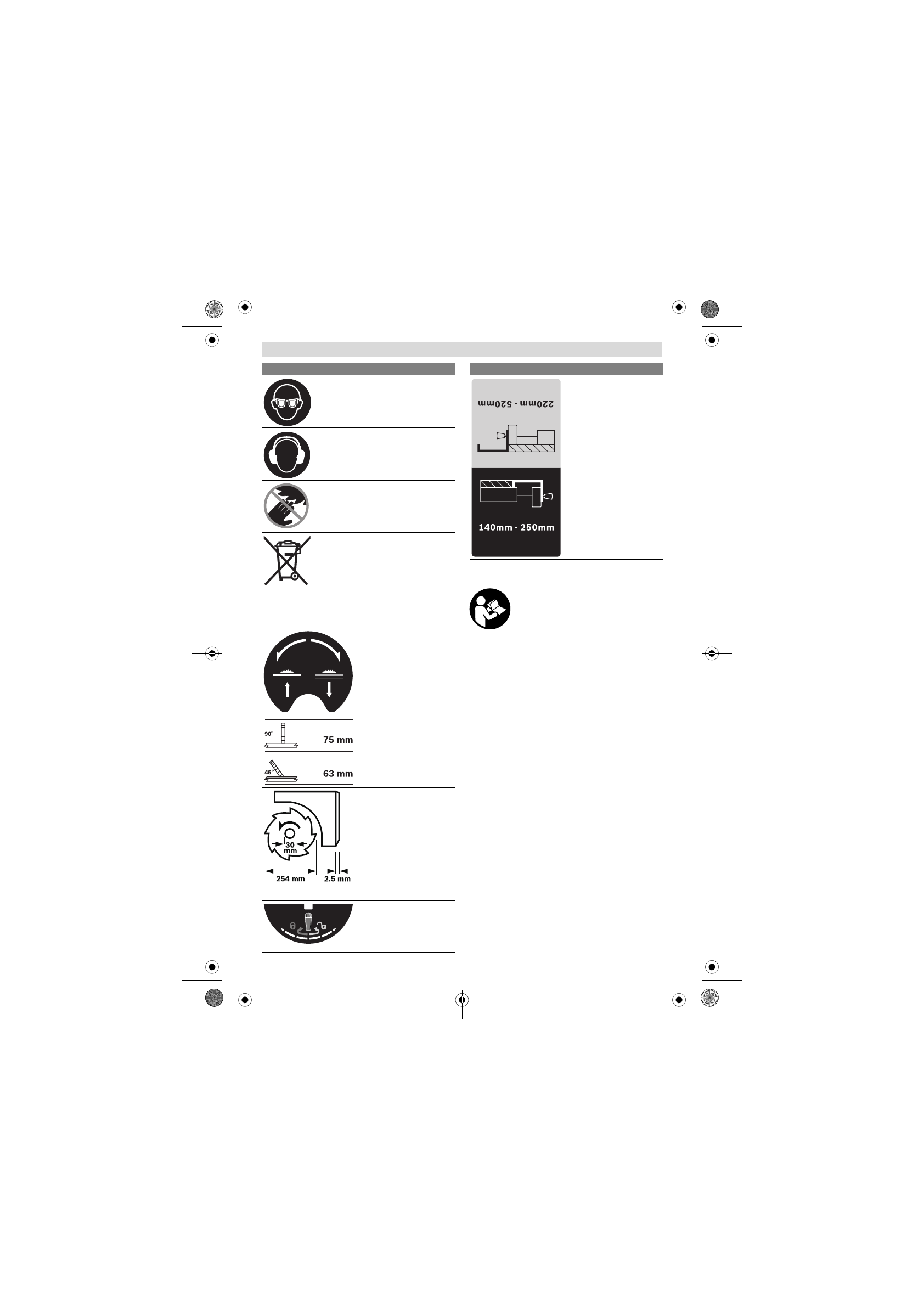

Simboliai ir jų reikšmės

Rodo galimas lygiagrečiosios
atramos padėtis ant stalo pla-
tinamosios dalies.

Lipduko spalvos sutampa su
skalės ant priekinio kreipia-
mojo strypo spalvomis. Pri-
klausomai nuo lygiagrečiosios
atramos padėties, skalė rodo
atstumą iki pjūklo disko.

Simboliai ir jų reikšmės
