Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-
ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.

Určené použití

Elektronářadí je určeno jako stojanový stroj k provádění po-
délných a příčných řezů do dřeva s rovným průběhem řezu.
Přitom jsou možné vodorovné pokosové úhly od – 60 °  do
+60 °  a též svislé úhly sklonu od 0 °  do 45 ° .
Výkon elektronářadí je dimenzován na řezání tvrdého a měk-
kého dřeva a též dřevotřískových a dřevovláknitých desek.

Elektronářadí není v provozu jako stolní okružní pila povoleno
pro řezání hliníku nebo jiných neželezných kovů.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.

1

Posuvné saně

2

Prodloužení stolu

3

Vkládací deska

4

Rozpěrný klín

5

Ochranný kryt

6

Samolepka pro označení čáry řezu

7

Přídavný doraz podélného dorazu

8

8

Podélný doraz

9

Podélný doraz rozšíření stolu

10

10

Rozšíření stolu

11

Stůl pily

12

Klika zvedání a spouštění pilového kotouče

13

Stupnice vzdálenosti pilového kotouče k podélnému do-
razu

8

14

Tlačítko zapnutí



Zatímco elektronářadí běží, nedo-
staňte se svýma rukama do oblasti
řezání.

Při kontaktu s pilovým kotou-

čem existuje nebezpečí poranění.

Neodhazujte elektronářadí do domovního
odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o
starých elektrických a elektronických zaří-
zeních a jejím prosazení v národních záko-
nech musejí být už neupotřebitelná elek-
tronářadí rozebraná shromážděna a dodá-
na k opětovnému zhodnocení nepoškozu-
jícímu životní prostředí.

Ukazuje směr otáčení ručního
kola pro spuštění (

přepravní

poloha

) a zvednutí (

pracovní

poloha

) pilového kotouče.

Udává maximální přípustnou
výšku obrobku u standardních
vertikálních úhlů sklonu 90 °  a
45 ° .

Dbejte rozměrů pilového ko-
touče. Průměr otvoru musí
bez vůle lícovat na nástrojové
vřeteno. Nepoužívejte žádné
redukce nebo adaptéry.

Při výměně pilového kotouče
dbejte na to, aby nebyla řezná
šířka menší a základní tloušťka
kotouče větší než tloušťka
rozpěrného klínu.

Ukazuje funkci zajišťovacího
knoflíku na úhlovém dorazu
při nastavování horizontálních
úhlů pokosu.

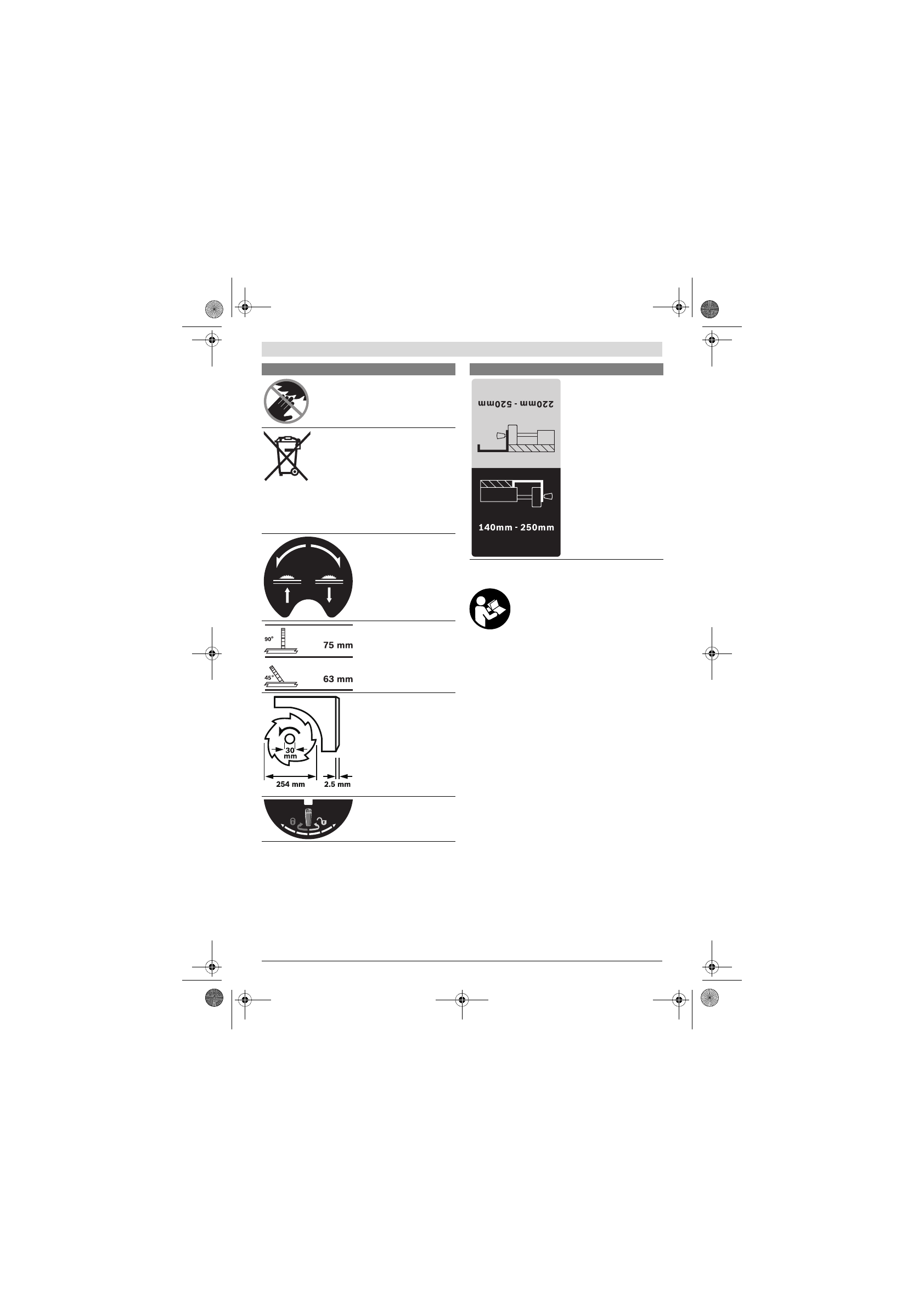

Symboly a jejich význam

Ukazuje možné polohy podél-
ného dorazu na rozšíření sto-
lu.

Barevné rozlišení samolepky
koresponduje s barvami stup-
nice na přední vodící tyči.
Stupnice ukazuje podle polo-
hy podélného dorazu vzdále-
nost k pilovému kotouči.

Symboly a jejich význam
