 Italiano |

75

Bosch Power Tools

1 609 92A 039 | (28.9.12)

Descrizione del prodotto e caratteri-
stiche

Leggere tutte le avvertenze di pericolo e le
istruzioni operative.

In caso di mancato ri-

spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gra-
vi.

Uso conforme alle norme

L’elettroutensile è idoneo per essere utilizzato come macchi-
na fissa per tagli longitudinali e trasversali nel legno seguendo
un corso diritto del taglio. Entro tali utilizzazioni sono possibili
angoli obliqui orizzontali da – 60 °  fino a +60 °  ed angoli obli-
qui verticali da 0 °  fino a 45 ° .
La prestazione dell’elettroutensile è prevista per tagliare le-
gno duro e legno tenero come pure pannelli di masonite e pan-
nelli in fibra.

L’elettroutensile nel funzionamento come sega circolare da
tavolo non è omologato per il taglio di alluminio oppure altri
metalli non ferrosi.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-
presentazione dell’elettroutensile sulle pagine con le rappre-
sentazione grafiche.

1

Slitta scorrevole

2

Prolunga del banco

3

Piastra di posizionamento

4

Cuneo separatore

5

Cuffia di protezione

6

Etichetta adesiva per contrassegnare la linea di taglio

7

Guida supplementare della guida parallela

8

8

Guida parallela

9

Guida parallela dell’allargamento del tavolo

10

10

Allargamento del banco

11

Tavolo per troncare multiuso

12

Manovella per sollevamento ed abbassamento della la-
ma di taglio

13

Scala per distanza tra lama di taglio e guida parallela

8

14

Tasto ins.

15

Tasto dis.

16

Battuta di guida angolare

17

Chiave ad anello (23 mm; 13 mm)

18

Guida supplementare della guida angolare

16

19

Vite di fissaggio alloggiamento lama da taglio

20

Forature per montaggio

21

Scanalatura di guida per guida angolare

22

Piano scorrevole

23

Pomello di fissaggio per prolunga banco

2

24

Leva di bloccaggio della slitta scorrevole

25

Pomello di fissaggio per guida parallela

9

26

Pomello di fissaggio per allargamento del banco

10

27

Alloggiamento della guida supplementare

18

28

Alloggiamento della guida parallela

8

29

Pomello di arresto per la regolazione dell’angolo obliquo
verticale

30

Supporto per cavo

31

Espulsione dei trucioli

32

Alloggiamento della guida angolare

33

Tubo di aspirazione

34

Piastra di base

35

Vite a testa esagonale per il fissaggio del cuneo separato-
re

4

36

Rientranze per piastra di posizionamento

37

Lama di taglio

38

Supporto per cuneo separatore

39

Set di fissaggio per «prolunga banco»

40

Tampone di gomma

41

Binario di guida della guida angolare

42

Pomello di fissaggio sulla guida angolare

43

Set di fissaggio «guida supplementare/guida angolare»

44

Impugnatura di serraggio della guida parallela

45

Scanalatura di guida per guida parallela

8

46

Leva di bloccaggio della guida supplementare

7

47

Levetta di bloccaggio del mandrino

48

Dado di serraggio

49

Flangia di serraggio

50

Flangia di alloggiamento

51

Alberino portautensile

52

Pomello di fissaggio per angolo obliquo (orizzontale)

53

Indicatore dei gradi sulla guida angolare

54

Volantino

55

Indicazione dei gradi (verticale)

56

Scala graduata per angolo obliquo (verticale)

57

Lente d’ingrandimento

58

Scala per distanza tra lama di taglio e guida parallela

9

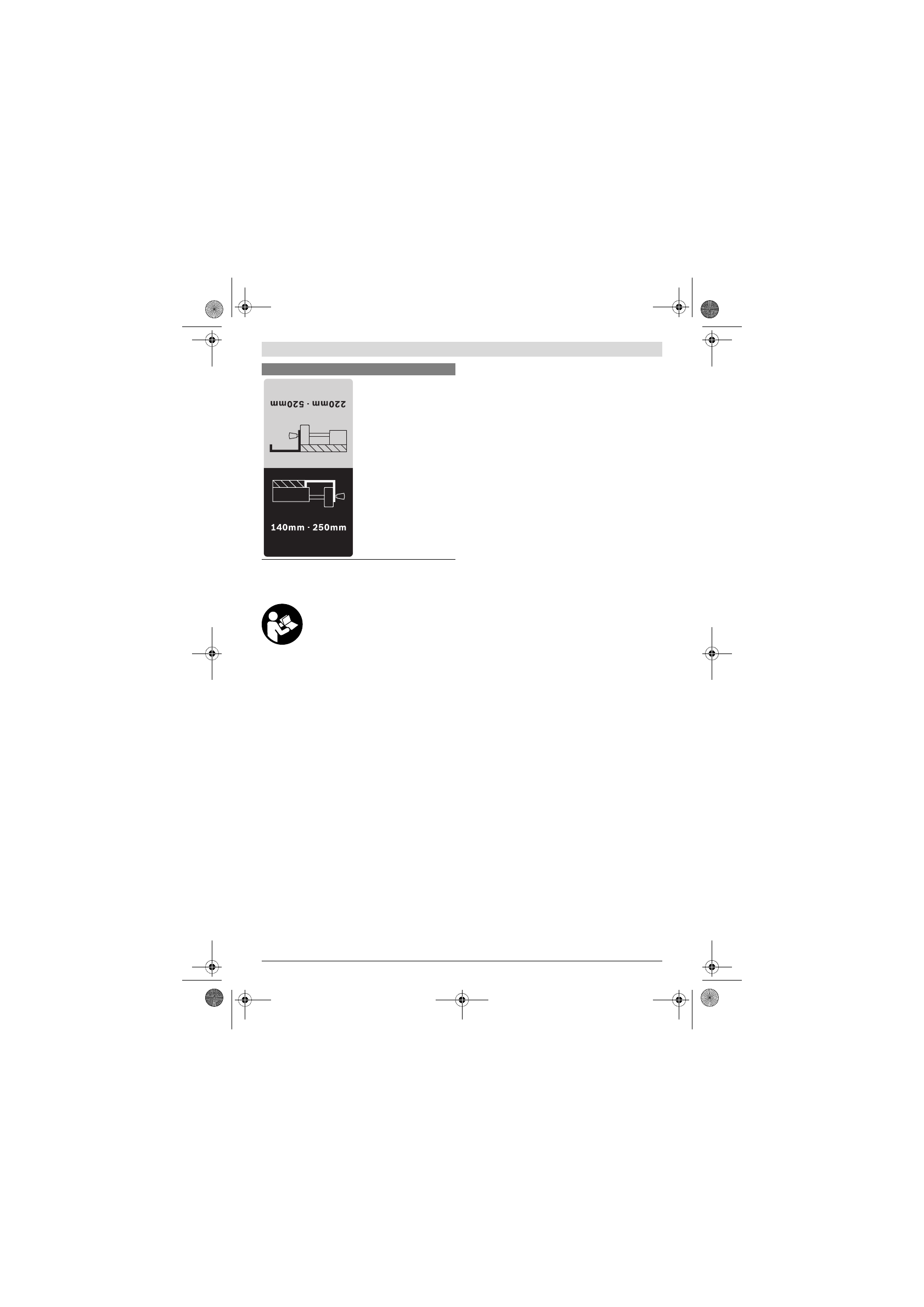

Indica le possibili posizioni
della guida parallela sull’allar-
gamento del banco.

La colorazione dell’etichetta
adesiva corrisponde ad i colo-
ri della scala sulla barra di gui-
da anteriore. A seconda della
posizione della guida paralle-
la, la scala graduata indica la
distanza rispetto alla lama di
taglio.

Simboli e loro significato
