Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пораже-
ния электрическим током, пожара и тяже-
лых травм.

Применение по назначению

Данный электроинструмент предназначен как стационар-
ный инструмент для выполнения продольных и попереч-
ных резов в древесине. При этом возможны горизонталь-
ные углы распиливания от – 60 °  до +60 °  и вертикальные
углы распиливания от 0 °  до 45 ° .
Мощность электроинструмента рассчитана для пиления
твердой и мягкой древесины, а также стружечных и дре-
весноволокнистых плит.

Настоящим электроинструментом не допускается в режи-
ме настольной дисковой пилы пилить алюминий и другие
цветные металлы.

Изображенные составные части

Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.

1

Передвижные салазки

2

Удлинитель стола

3

Плита-вкладыш

4

Распорный клин

5

Защитный кожух

6

Наклейка для обозначения линии распила

7

Дополнительный упор параллельного упора

8

8

Параллельный упор

9

Параллельный упор расширителя стола

10

10

Расширитель стола

11

Стол пилы

12

Кривошипная рукоятка для поднятия и опускания
пильного диска

13

Шкала для регулирования расстояния между пиль-
ным диском и параллельным упором

8

14

Кнопка включения

15

Кнопка выключения

16

Угловой упор

17

Кольцевой гаечный ключ (23 мм; 13 мм)

18

Дополнительный упор углового упора

16

19

Крепежный винт гнезда для хранения пильного диска

20

Отверстия для крепления

21

Направляющий шлиц для углового упора

22

Толкатель

23

Ручка фиксации удлинителя стола

2

24

Арретирующий рычаг передвижных салазок

25

Ручка фиксации параллельного упора

9

26

Ручка фиксации расширителя стола

10

27

Гнездо для хранения дополнительного упора

18

28

Гнездо для хранения параллельного
упора

8

29

Ручка фиксации для настройки вертикального угла
распила

30

Скоба для крепления кабеля

31

Патрубок для выброса опилок

32

Гнездо для хранения углового упора

33

Всасывающий шланг

34

Нижний щиток

35

Винт с шестигранной головкой для крепления рас-
порного клина

4

36

Выемки под плиту-вкладыш

37

Пильный диск

38

Крепление для распорного клина

39

Набор для крепления «Удлинитель стола»

40

Резиновый амортизатор

41

Направляющая рейка углового упора

42

Ручка фиксирования на угловом упоре

43

Набор для крепления «Дополнительный упор/угло-
вой упор»

44

Зажимная ручка параллельного упора

45

Направляющий паз параллельного упора

8

46

Зажимной рычаг дополнительного упора

7

47

Рычаг фиксации шпинделя

48

Зажимная гайка

49

Прижимной фланец

50

Опорный фланец

51

Шпиндель рабочего инструмента

52

Ручка фиксации угла распила (горизонтального)

53

Указатель угла на угловом упоре

54

Маховичок

55

Указатель угла распила (вертикального)

56

Шкала угла распила (вертикального)

57

Лупа

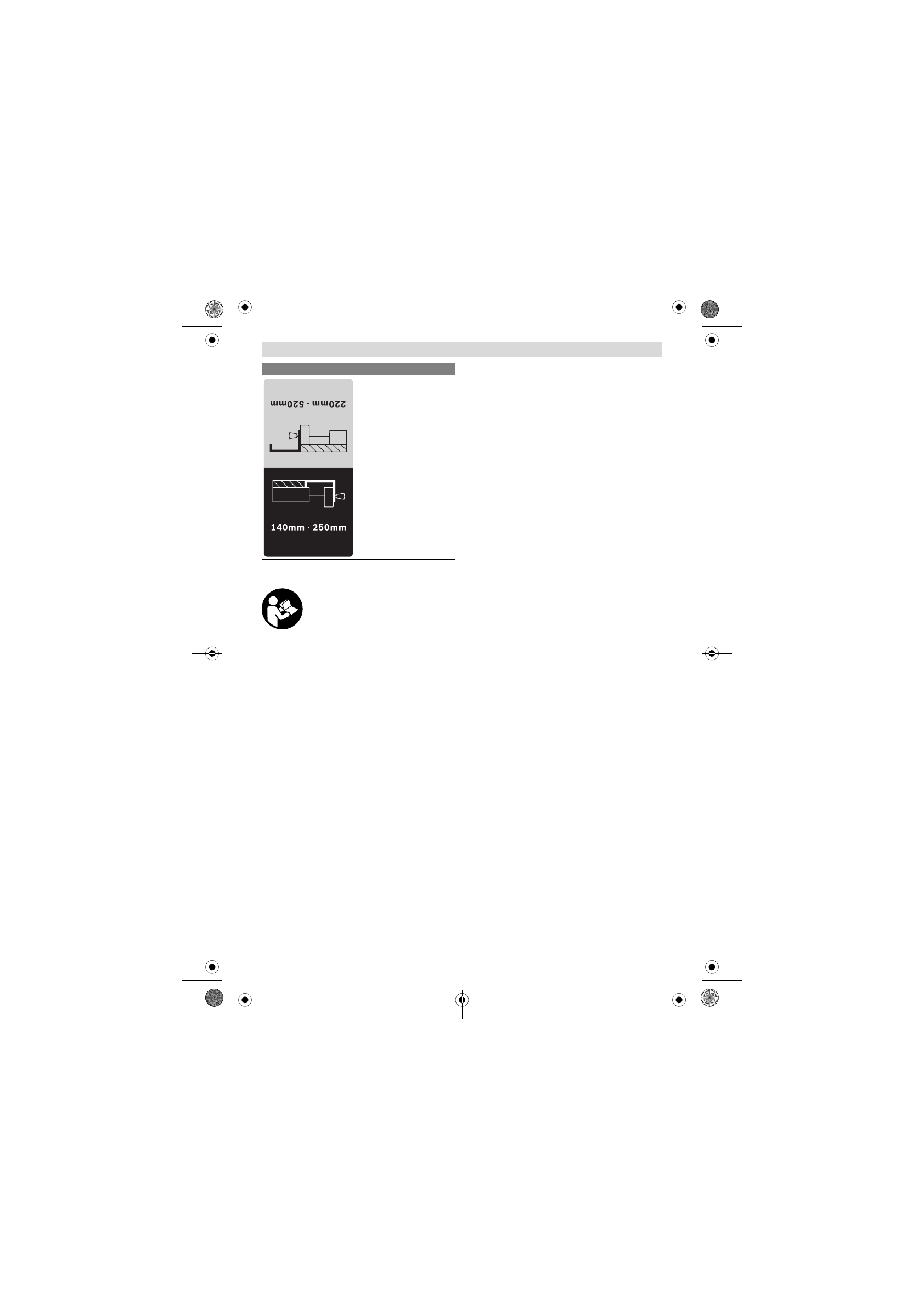

Показывает возможные по-
ложения параллельного
упора на расширителе сто-
ла.

Цвет наклейки соответству-
ет цветам шкалы на пере-
днем направляющем стер-
жне. Шкала показывает в за-
висимости от положения па-
раллельного упора расстоя-
ние до пильного диска.

Символы и их значение
