250

 | Srpski

1 609 92A 039 | (28.9.12)

Bosch Power Tools

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti

kod pridržavanja upozorenja i uputstava mogu
imati za posledicu električni udar, požar i/ili
teške povrede.

Upotreba prema svrsi

Električni uredjaj je predvidjen da izvodi kao stacionaran
uredjaj dužna i poprečna sečenja sa pravim rezom u drvetu.
Pritom su mogući horizontalni uglovi iskošenja od – 60 °  do
+60 °  kao i vertikalni uglovi iskošenja od 0 °  do 45 ° .
Snaga električnog alata je zamišljena za testerisanje tvrdog i
mekog drveta, kao i iverica i fazer ploča.

Električni alat nije dozvoljen u radu kao stona kružna testera
za testerisanje aluminijuma ili drugih obojenih metala.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.

1

Pokretni klizači

2

Produživač stola

3

Uložna ploča

4

Klin za procep

5

Zaštitna hauba

6

Nalepnica za označavanje linije presecanja

7

Dodatni graničnik paralelnog graničnika

8

8

Paralelni graničnik

9

Paralelni graničnik proširivanja stola

10

10

Proširivanje stola

11

Postolje testere

12

Poluga za podizanje i spuštanje lista testere

13

Skala za rastojanje lista testere od paralelnog graničnika

8

14

Taster za uključivanje

15

Taster za isključivanje

16

Ugaoni graničnik



Nosite zaštitu za sluh.

Uticaj galame

može uticati na gubitak sluha.



Ne idite sa svojim rukama u područja
testere, dok električni alat radi.

Pri

kontaktu sa listom testere postoji
opasnost od povreda.

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG o
električnim i elektronskim starim
uredjajima i njihovim pretvaranjem u
nacionalno dobro ne moraju više
neupotrebljivi električni alati da se
odvojeno sakupljaju i odvoze nekoj
reciklaži koja odgovara zaštiti čovekove
sredine.

Pokazuje pravac okretanja
ručnog točka na spuštanje
(

Pozicija za transport

) i

podizanje (

Radna pozicija

)

lista testere.

Pokazuje maksimalno
dozvoljenu visinu radnog
komada pri vertikalnim
standardnim uglovima
iskošenja  90 °   i  45 ° .

Obratite pažnju na dimenzije
lista testere. Presek otvora
mora odgovarati bez zazora
vretenu alata. Ne
upotrebljavajte redukujuće
komade ili adaptere.

Pazite pri promeni lista
testere na to, da širina
proreza nije manja od debljine
lista testere i debljina lista
testere nije veća od debljine
klina proreza.

Pokazuje funkciju drške za
fiksiranje na ugaonom
graničniku pri podešavanju
horizontalnih uglova
iskošenja.

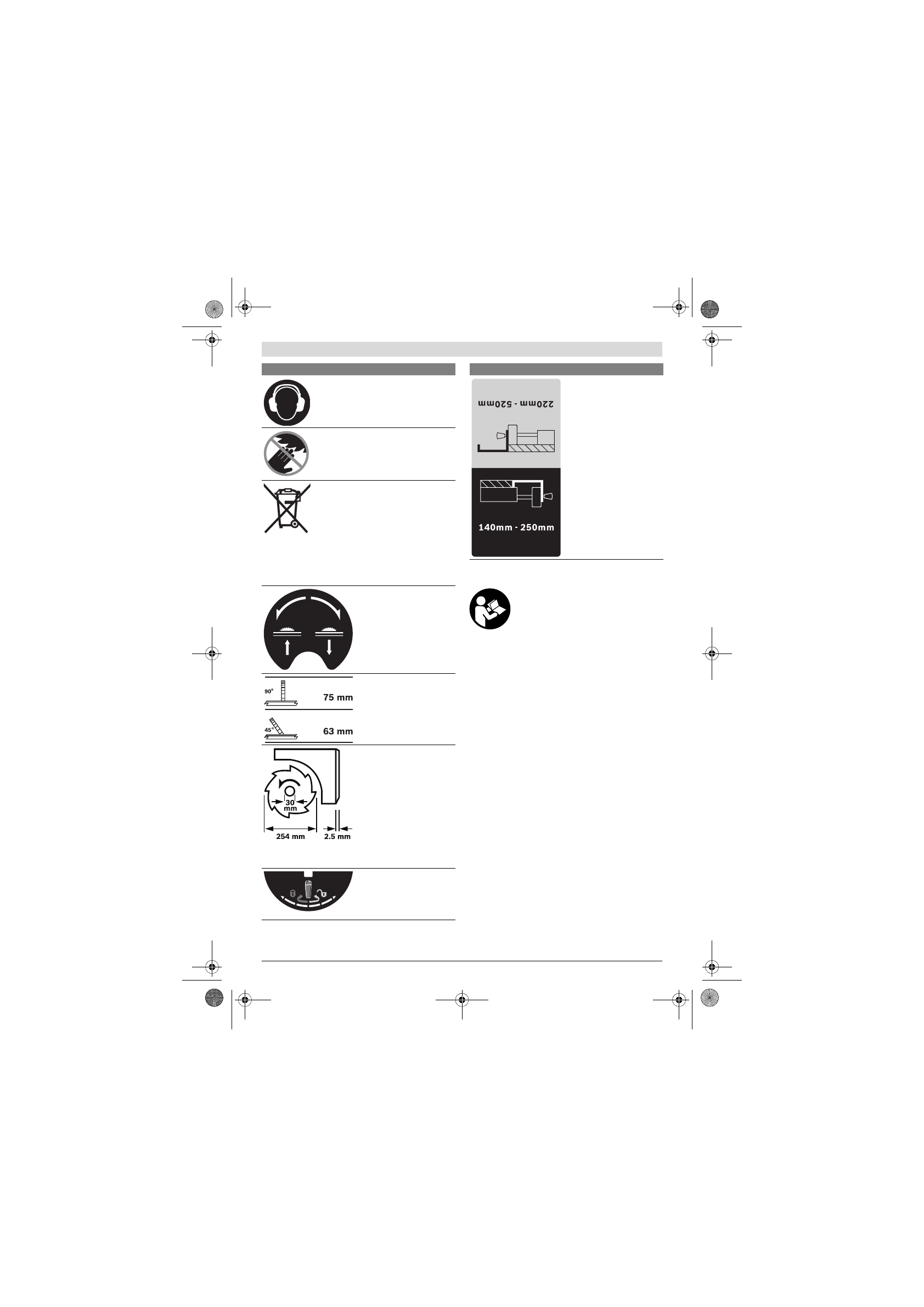

Simboli i njihovo značenje

Pokazuje moguće pozicije
paralelnog graničnika na
proširenju stola.

Boja nalepnice se odnosi na
boje na skali prednje vodjice.
Skala pokazuje zavisno od
pozicije paralelnog graničnika
rastojanje do lista testere.

Simboli i njihovo značenje
