 Svenska |

107

Bosch Power Tools

1 609 92A 039 | (28.9.12)

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar
och instruktioner.

Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak
vinkel i trä. Härvid är horisontala geringsvinklar mellan – 60 °
och +60 °  samt vertikala geringsvinklar mellan 0 °  och 45 °
möjliga.
Elverktyget har konstruerats för sågning av hårt och mjukt trä,
samt av spån- och fiberplattor.

Elverktyget får som bordcirkelsåg användas för sågning av
aluminium och andra icke-järnmetaller.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.

1

Skjutslid

2

Bordsförlängning

3

Insatsplatta

4

Klyvkniv

5

Klingskydd

6

Dekal för märkning av skärlinjen

7

Tilläggsanslag för parallellanslaget

8

8

Parallellanslag

9

Parallellanslag för bordsbreddning

10

10

Bordsbreddning

11

Sågbord

12

Vev för lyftning och sänkning av sågklingan

13

Skala för sågklingans avstånd till parallellanslaget

8

14

Till-knapp

15

Från-knapp

16

Vinkelanslag

17

Ringnyckel (23 mm; 13 mm)

18

Tilläggsanslag för vinkelanslaget

16

19

Sågklingsmagasinets fästskruv

20

Monteringshål

21

Styrspår för vinkelanslag

22

Påskjutare

23

Fästknopp för bordsförlängning

2

24

Skjutslidens låsarm

25

Fästknopp för parallellanslag

9

26

Fästknopp för bordsbreddning

10

27

Magasin för tilläggsanslaget

18

28

Magasin för parallellanslaget

8

29

Låsknopp för inställning av vertikal geringsvinkel

30

Kabelhållare

31

Spånutkast

32

Vinkelanslagets magasin

33

Utsugningsslang

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG
för avfall som utgörs av elektriska och
elektroniska produkter och dess modifie-
ring till nationell rätt måste obrukbara
elverktyg omhändertas separat och på
miljövänligt sätt lämnas in för återvinning.

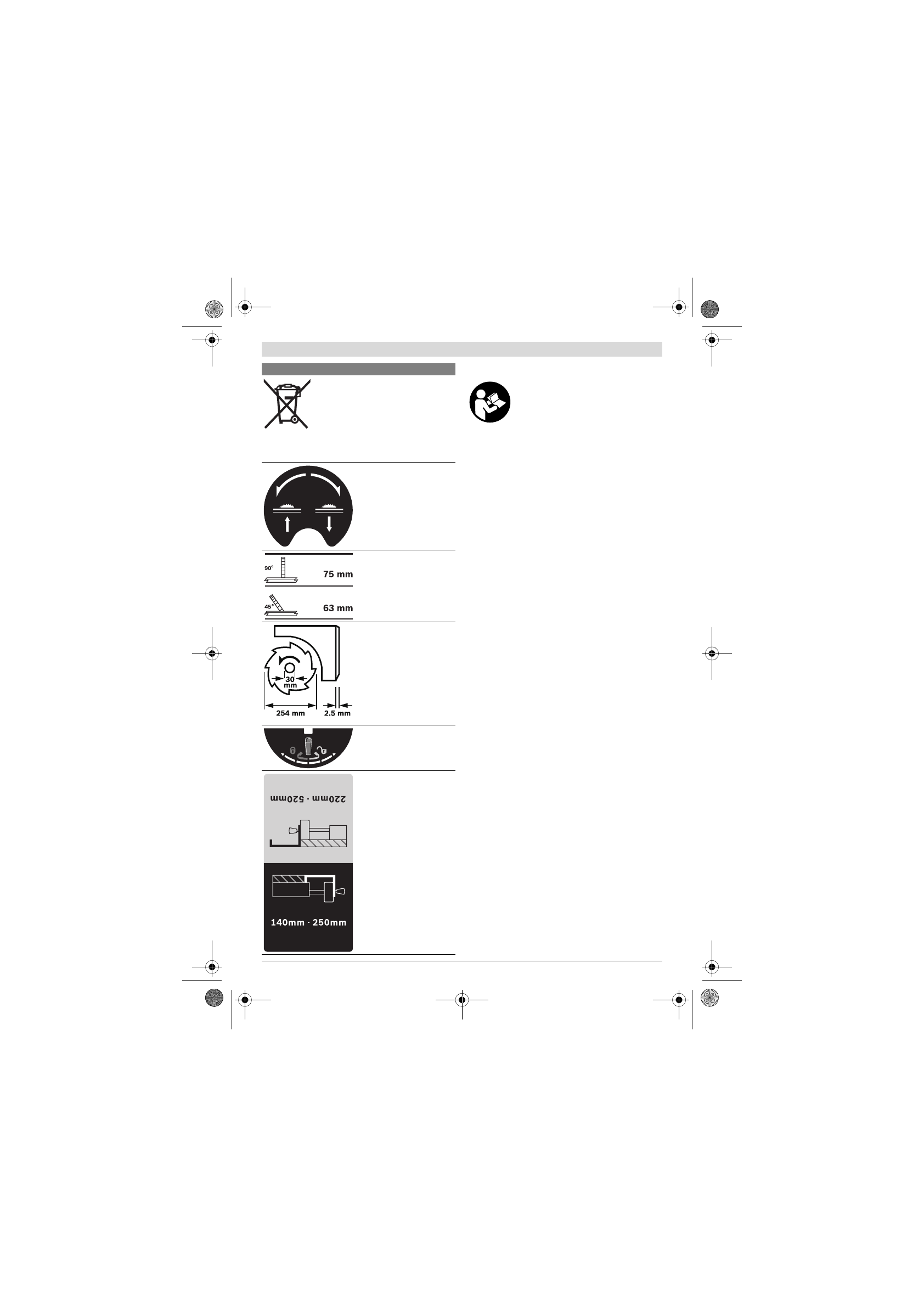

Visar rattens rotationsriktning
för sänkning (

transportläge

)

och lyftning (

arbetsläge

) av

sågklingan.

Anger arbetsstyckets högsta
tillåtna höjd vid vertikala stan-
dardgeringsvinklar på 90 °
och 45 ° .

Beakta sågklingans dimensio-
ner. Centrumhålet måste utan
spel passa på verktygsspin-
deln. Använd inte reducer-
stycken eller adapter.

Vid byte av sågklinga se till att
sågsnittsbredden inte är min-
dre och att sågklingans stam-
blad inte är tjockare än klyv-
knivens tjocklek.

Visar låsknoppens funktion på
vinkelanslaget vid inställning
av horisontella geringsvinklar.

Visar parallellanslagets even-
tuella lägen på bordsbredd-
ningen.

Dekalens färger motsvarar
skalans färger på den främre
styrstaven. Skalan visar alltef-
ter parallellanslagets läge
avståndet till sågklingan.

Symboler och deras betydelse
