138

 | Ελληνικά

1 609 92A 039 | (28.9.12)

Bosch Power Tools

Περιγραφή του προϊόντος και της ισχύ-
ος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες.

Αμέλειες κατά την τήρηση των υπο-

δείξεων ασφαλείας και των οδηγιών μπορεί να
προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται, στερεωμένο σε σταθερή
βάση, για τη διεξαγωγή σε ξύλο διαμηκών και εγκάρσιων τομών
με ευθεία διαδρομή κοπής. Είναι επίσης δυνατή και η διεξαγω-
γή οριζόντιων φαλτσοτομών υπό γωνία – 60 °  έως +60 °  και κά-
θετων φαλτσοτομών από 0 °  έως 45 °
Η ισχύς του ηλεκτρικού εργαλείου είναι επαρκής για το πριόνι-
σμα σκληρών και μαλακών ξύλων καθώς επίσης και μοριοσανί-
δων και ινωδών πλακών.

Το ηλεκτρικό εργαλείο στη λειτουργία ως επιτραπέζιο δισκοπρί-
ονο δεν επιτρέπεται να χρησιμοποιείται για το πριόνισμα αλου-
μινίου ή άλλων μη σιδηρούχων μετάλλων.

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα
γραφικά.

1

Συρόμενος οδηγός

2

Επιμήκυνση τραπεζιού

3

Πλάκα στήριξης

4

Σφήνα

5

Προφυλακτήρας

6

Αυτοκόλλητο για σημάδεμα της γραμμής κοπής

7

Πρόσθετος οδηγός του οδηγού παραλλήλων

8

8

Οδηγός παραλλήλων

9

Οδηγός παραλλήλων της πλάγιας επέκτασης τραπεζιού

10

10

Πλάγια επέκταση τραπεζιού

11

Τραπέζι σέγας

12

Μανιβέλα για την ανύψωση και το χαμήλωμα του πριονόδι-
σκου

13

Κλίμακα για την απόσταση του πριονόδισκου από τον οδη-
γό παραλλήλων

8

14

Πλήκτρο ΟΝ

15

Πλήκτρο OFF

16

Οδηγός γωνιών

17

Πολυγωνικό κλειδί (23 mm; 13 mm)

18

Πρόσθετος οδηγός του οδηγού γωνίας

16

19

Βίδα στερέωσης για το ντεπό πριονολαμών

20

Τρύπες για συναρμολόγηση

21

Αυλάκωση οδήγησης του οδηγού γωνίας

22

Ράβδος ώθησης

23

Λαβή στερέωσης επιμήκυνσης τραπεζιού

2

24

Μοχλός μανδάλωσης του συρόμενου τραπεζιού

25

Μοχλός μανδάλωσης του οδηγού παραλλήλων

9

26

Μοχλός μανδάλωσης για επιμήκυνση τραπεζιού

10

27

Ντεπό του πρόσθετου οδηγού

18

28

Ντεπό του οδηγού παραλλήλων

8

29

Λαβή μανδάλωσης για ρύθμιση κάθετων γωνιών φαλτσο-
τομής

30

Συγκρατήρας καλωδίου

31

Έξοδος ροκανιδιών

32

Ντεπό του οδηγού γωνίας

33

Σωλήνας αναρρόφησης

34

Πλάκα δαπέδου

35

Εξάγωνη βίδα για στερέωση της σφήνας

4

36

Εγκοπές για πλάκα στήριξης

37

Πριονόδισκος

38

Συγκρατήρας για τη σφήνα

39

Σετ στερέωσης «Επιμήκυνση τραπεζιού»

40

Ελαστικός αναστολέας

41

Ράγα οδήγησης του οδηγού γωνίας

42

Λαβή στερέωσης στον οδηγό παραλλήλων

43

Σετ στερέωσης «Πρόσθετος οδηγός/Οδηγός γωνίας»

44

Λαβή σύσφιξης του οδηγού παραλλήλων

45

Αυλάκωση οδήγησης οδηγού παραλλήλων

8

46

Μοχλός σύσφιξης του πρόσθετου οδηγού

7

47

Μοχλός μανδάλωσης άξονα

48

Παξιμάδι σύσφιξης

49

Φλάντζα σύσφιξης

50

Φλάντζα υποδοχής

51

Άξονας εργαλείου

52

Λαβή στερέωσης για γωνία φαλτσοτομής (οριζόντια)

53

Δείκτης γωνίας στον οδηγό παραλλήλων

54

Τροχός

55

Δείκτης γωνίας (κάθετα)

56

Κλίμακα για γωνία φαλτσοτομής (κάθετα)

57

Μεγεθυντικός φακός

58

Κλίμακα για την απόσταση πριονόδισκου - οδηγού παραλ-
λήλων

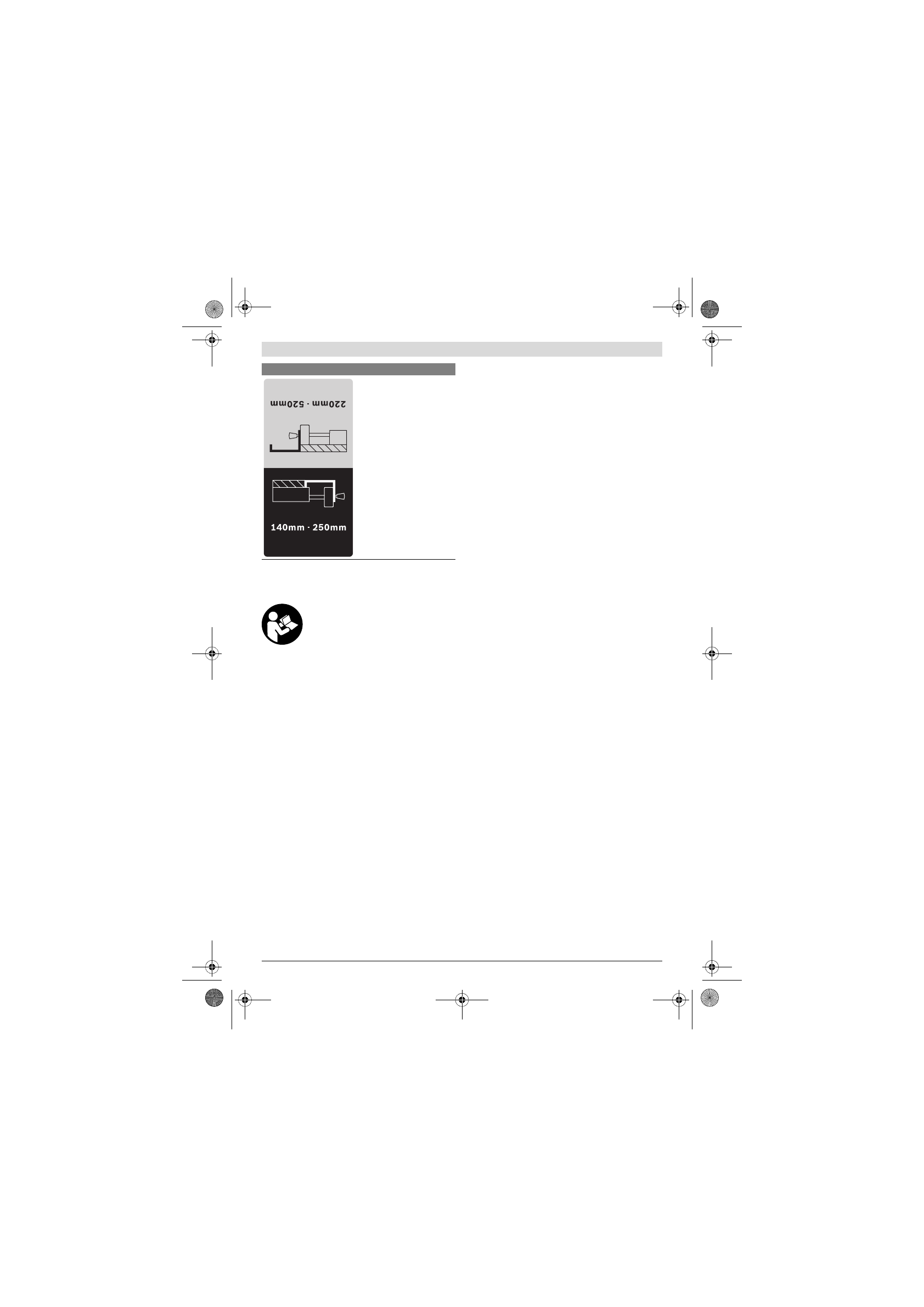

9

Δείχνει τις εφικτές θέσεις του
οδηγού παραλλήλων στη μεγέ-
θυνση του πλάτους του τραπε-
ζιού.

Ο χρωματισμός του αυτοκόλλη-
του ανταποκρίνεται στα χρώ-
ματα της κλίμακας στην μπρο-
στινή ράβδο οδήγησης. Η κλί-
μακα δείχνει την απόσταση από
τον πριονόδισκο, βάσει της
αντίστοιχης θέσης του οδηγού
παραλλήλων.

Σύμβολα και η σημασία τους
