Описание на продукта и възмож-
ностите му

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-
зания може да доведе до токов удар, пожар
и/или тежки травми.

Предназначение на електроинструмента

Електроинструментът е предназначен за стационарен
монтаж. Той е предназначен за изпълняване на праволи-
нейни надлъжни или напречни срезове в дървесни мате-
риали. При това е възможно изпълняването на срезове
под наклон в хоризонтална равнина от – 60 °  до +60 ° , как-
то и във вертикална равнина 0 °  до 45 ° .
Мощността на електроинструмента е разчетена за разряз-
ване на твърд и мек дървесен материал, както и за пресо-
вани плоскости и фазери.

При работа в режим на стационарен циркуляр не се допус-
ка разрязването на алуминий или други цветни метали.

Изобразени елементи

Номерирането на изобразените модули се отнася до фигу-
рите на електроинструмента на графичните страници.

1

Шейна за изтласкване

2

Приспособление за удължаване на работния плот

3

Вложка

4

Разтварящ клин

5

Предпазен кожух

6

Лепенка за обозначаване на линията на среза

7

Спомагателна опора на опората за успоредно водене

8

8

Опора за успоредно водене

9

Опора за успоредно водене на приспособлението за
разширяване на работния плот

10

10

Приспособление за разширяване на работния плот

11

Маса

12

Ръкохватка за повдигане и спускане на циркулярния
диск

13

Скала за разстоянието между циркуляра и опората за
успоредно водене

8

14

Бутон за включване

15

Бутон за изключване

16

Ъглова опора

17

Ключ «звезда» (23 mm; 13 mm)

18

Спомагателна опора на ъгловата опора

16

19

Застопоряващ винт за магазина за циркуляри

20

Монтажни отвори

21

Направляващ канал за ъгловата опора

22

Лост за изтласкване

23

Застопоряваща ръкохватка за удължителя на работ-
ния плот

2

24

Лост за застопоряване на шейната за изтласкване

25

Застопоряваща ръкохватка за опората за успоредно
водене

9

26

Застопоряваща ръкохватка за приспособлението за
разширяване на работния плот

10

27

Магазин на спомагателната опора

18

28

Гнездо за съхраняване на опората за успоредно воде-
не

8

29

Застопоряваща ръкохватка за наклона на среза във
вертикална равнина

30

Скоба за придържане на кабела

31

Отвор за изхвърляне на стружките

32

Гнездо за съхраняване на ъгловата опора

33

Шланг на прахосмукачка

34

Основна плоча

35

Винт с шестостенна глава за застопоряване на разтва-
рящия клин

4

36

Отвори за вложката

37

Циркулярен диск

38

Основа за захващане на разтварящия клин

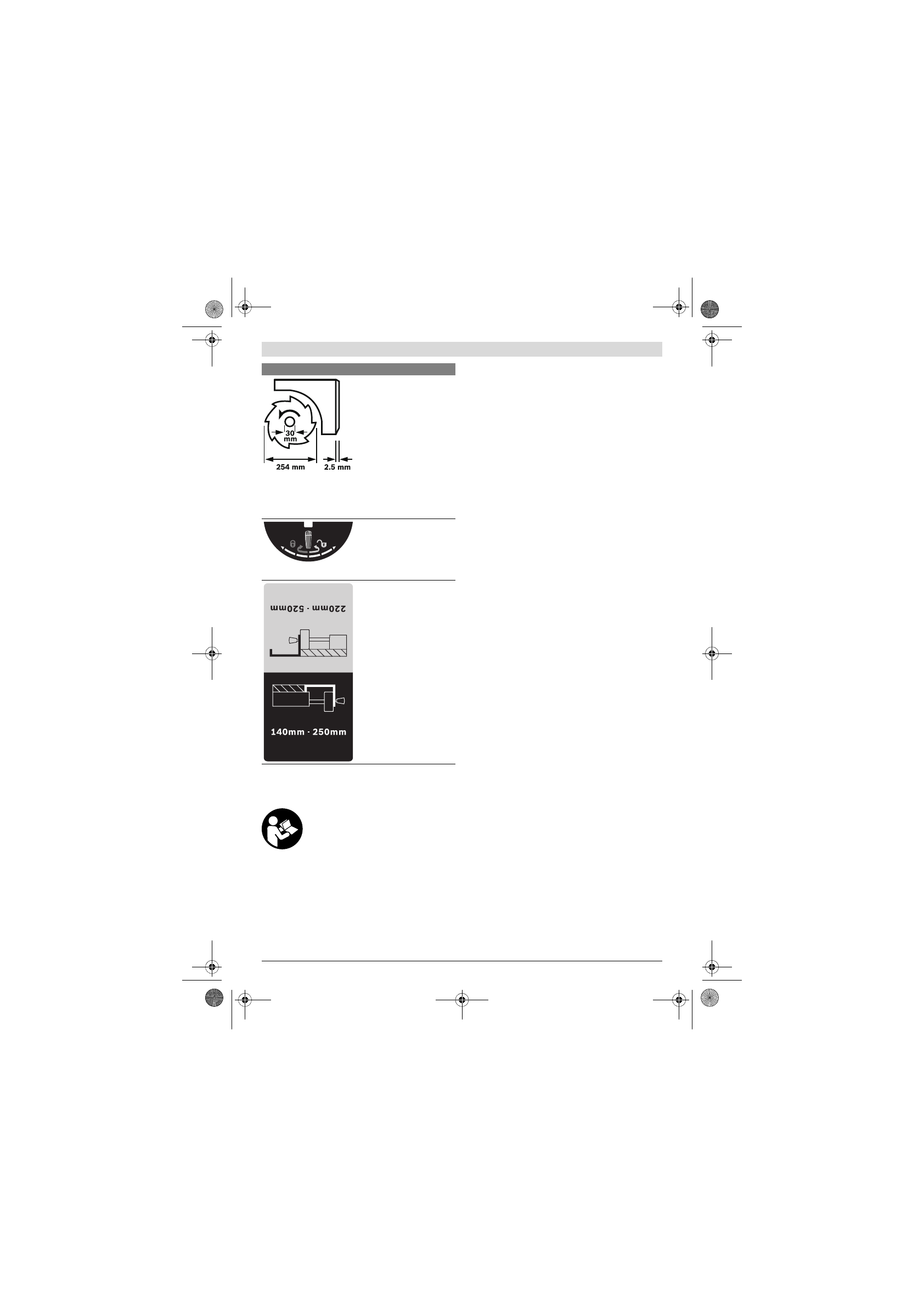

Съобразявайте се с разме-
рите на циркулярния диск.
Отворът му трябва да пасва
без луфт на присъединител-
ното стъпало на вала. Не из-
ползвайте редуциращи зве-
на или адаптери.

При смяна на циркулярния
диск внимавайте широчина-
та на среза да не е по-малка,
а дебелината на фланеца на
диска да не е по-голяма от
дебелината на разтварящия
клин.

Указва начина на функцио-
ниране на застопоряващата
ръкохватка на ъгловата опо-
ра при регулиране на ъгъла
на среза в хоризонтална
равнина.

Показва възможните пози-
ции на опората за успоредно
водене на приспособление-
то за разширяване на работ-
ния плот.

Цветните означения на ле-
пенката съответстват на цве-
товете на скалата на предна-
та ръкохватка за водене. В
зависимост от позицията на
опората за успоредно воде-
не скалата показва разстоя-
нието до циркуляра.

Символи и тяхното значение
