 Norsk |

97

Bosch Power Tools

1 609 92A 3BW | (14.6.17)

Symboler

De nedenstående symbolene kan være av betydning for bruk
av elektroverktøyet. Legg merke til symbolene og deres be-
tydning. En riktig tolkning av symbolene hjelper deg med å
bruke elektroverktøyet en bedre og sikrere måte.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-
ne.

Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring i tre. Det er da
mulig med horisontale gjæringsvinkler på – 47 ° til +47 ° og
vertikale gjæringsvinkler på 0 ° til 45 °.
Effekten til elektroverktøyet er beregnet til saging av hardt og
mykt tre pluss spon- og fiberplater.

Ved bruk av tilsvarende sagblad er det mulig å sage alumini-
umsprofiler og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.

1

Boringer for montering

2

Klemskrue for sagbordforlengelse

3

Sagbordforlengelse

4

Grep-fordypninger

5

Skala for gjæringsvinkel (horisontal)

6

Innstillbar anleggsskinne

7

Skrutvinge

8

Anlegg for 45 °-gjæringsvinkel (vertikal)

9

Anleggsskrue for 45 °-gjæringsvinkel (vertikal)

10

Spenngrep for valgfri gjæringsvinkel (vertikal)

11

Låseskrue for trekkelement

12

Trekkelement

13

Sponutkast

14

Sponavviser

15

På-/av-bryter

16

Håndtak

17

Låsebryter for løsning av verktøyarmen

18

Vernedeksel

19

Vernedeksel

20

Gliderulle

21

Anleggsskinne

22

Sagbord

23

Innleggsplate

24

Vinkelanviser (horisontal)

25

Låseknott for valgfri gjæringsvinkel (horisontal)

26

Arm til forinnstilling av gjæringsvinkelen (horisontal)

27

Beskyttelse mot kanting

28

Kjerver for standard-gjæringsvinkel

29

Spindellås

30

Transportsikring

31

Skala for gjæringsvinkel (vertikal)

32

Vinkelanviser (vertikal)

33

Anleggsskrue for 0 °-gjæringsvinkel (vertikal)

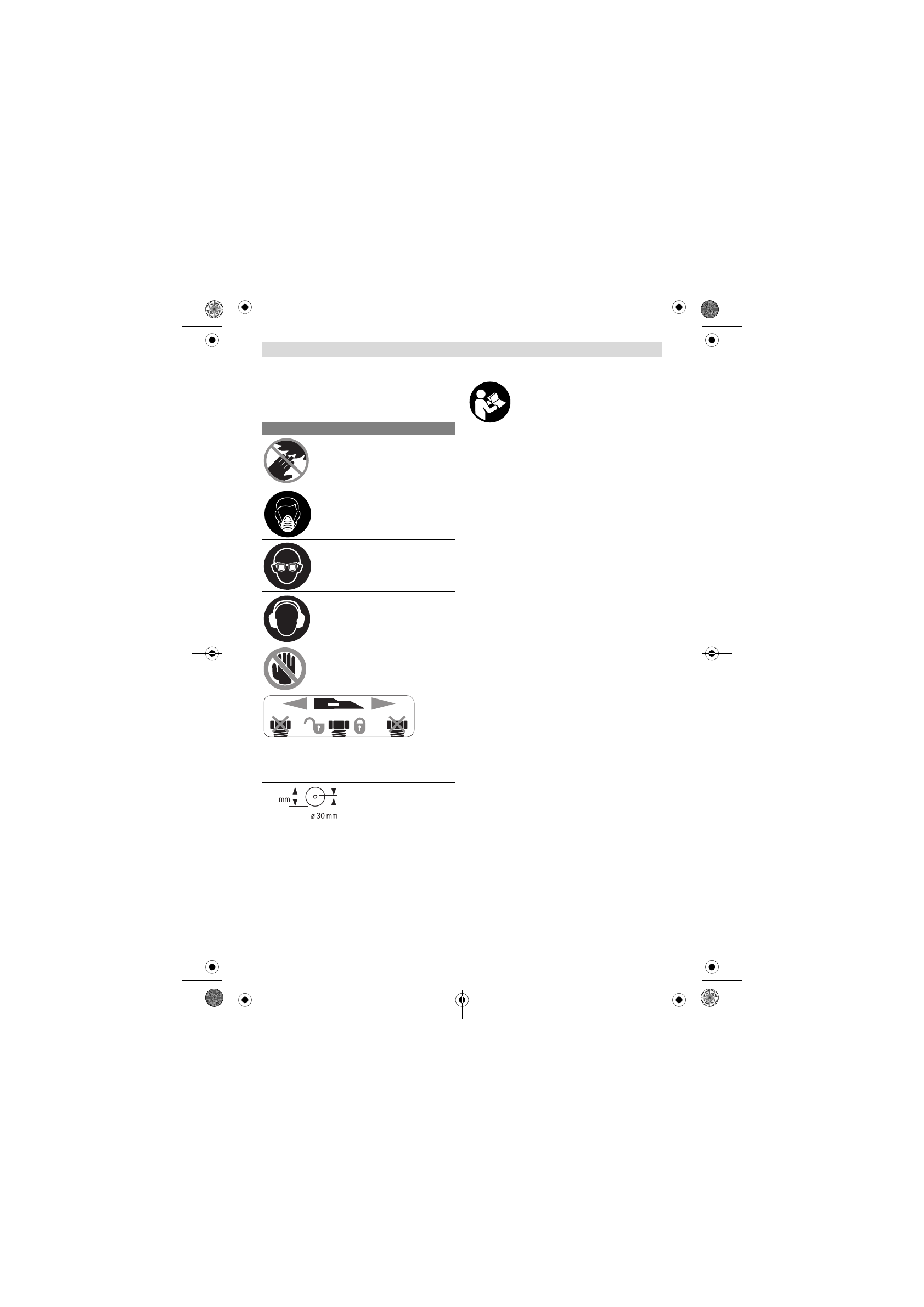

Symboler og deres betydning



Pass på at hendene ikke kommer inn
i sagområdet når elektroverktøyet
går.

Ved kontakt med sagbladet er det

fare for skader.



Bruk en støvmaske.



Bruk vernebriller.



Bruk hørselvern.

Innvirkning av støy

kan føre til at man mister hørselen.



Fareområde! Hold helst hender, fin-
gre eller armer borte fra dette områ-
det.

Saging av vertikale gjæringsvinkler:

Den midtre låseskruen må løsnes når den
justerbare anslagsskinnen skal flyttes.
De to ytre festeskruene må ikke løsnes!

Ta hensyn til sagbladets dimensjoner.
Hulldiameteren må passe uten klaring på
verktøyspindelen. Hvis det er nødvendig å
bruke reduksjonsstykker, må reduksjons-
stykkenes dimensjoner passe til tykkelsen
på hovedbladet, sagbladets hulldiameter
og diameteren på verktøyspindelen. Bruk
fortrinnsvis reduksjonsstykkene som fulg-
te med sagbladet.
