 Українська |

183

Bosch Power Tools

1 609 92A 3BW | (14.6.17)

Символи

Нижчеподані символи можуть знадобиться Вам при
користуванні Вашим електроприладом. Будь ласка,
запам’ятайте ці символи та їх значення. Правильне
розуміння символів допоможе Вам правильно та
небезпечно користуватися електроприладом.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Електроприлад призначений для використання на опорі
для здійснення в деревині рівних поздовжніх та
поперечних пропилів. Можливі горизонтальні кути
розпилювання від – 47 ° до +47 ° а також вертикальні кути
розпилювання від 0 ° до 45 °.
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м’яких порід дерева, а також
деревностружкових і деревноволокнистих плит.

При використанні відповідних пиляльних дисків можливе
розпилювання алюмінієвих профілів і пластмаси.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.

1

Монтажні отвори

2

Затискний гвинт подовжувача стола

3

Подовжувач стола

4

Заглибини для рук

5

Шкала для настроювання кута розпилювання
(горизонтального)

6

Пересувна упорна планка

7

Струбцина

8

Упор для кута розпилювання 45 ° (вертикального)

9

Упорний гвинт для кута різання 45 ° (вертикального)

10

Затискна рукоятка для вільного встановлення кута
розпилювання (вертикального)

11

Фіксуючий гвинт підтягувального пристрою

12

Натяжний пристрій

13

Викидач тирси

14

Дефлектор для сходу стружки

15

Вимикач

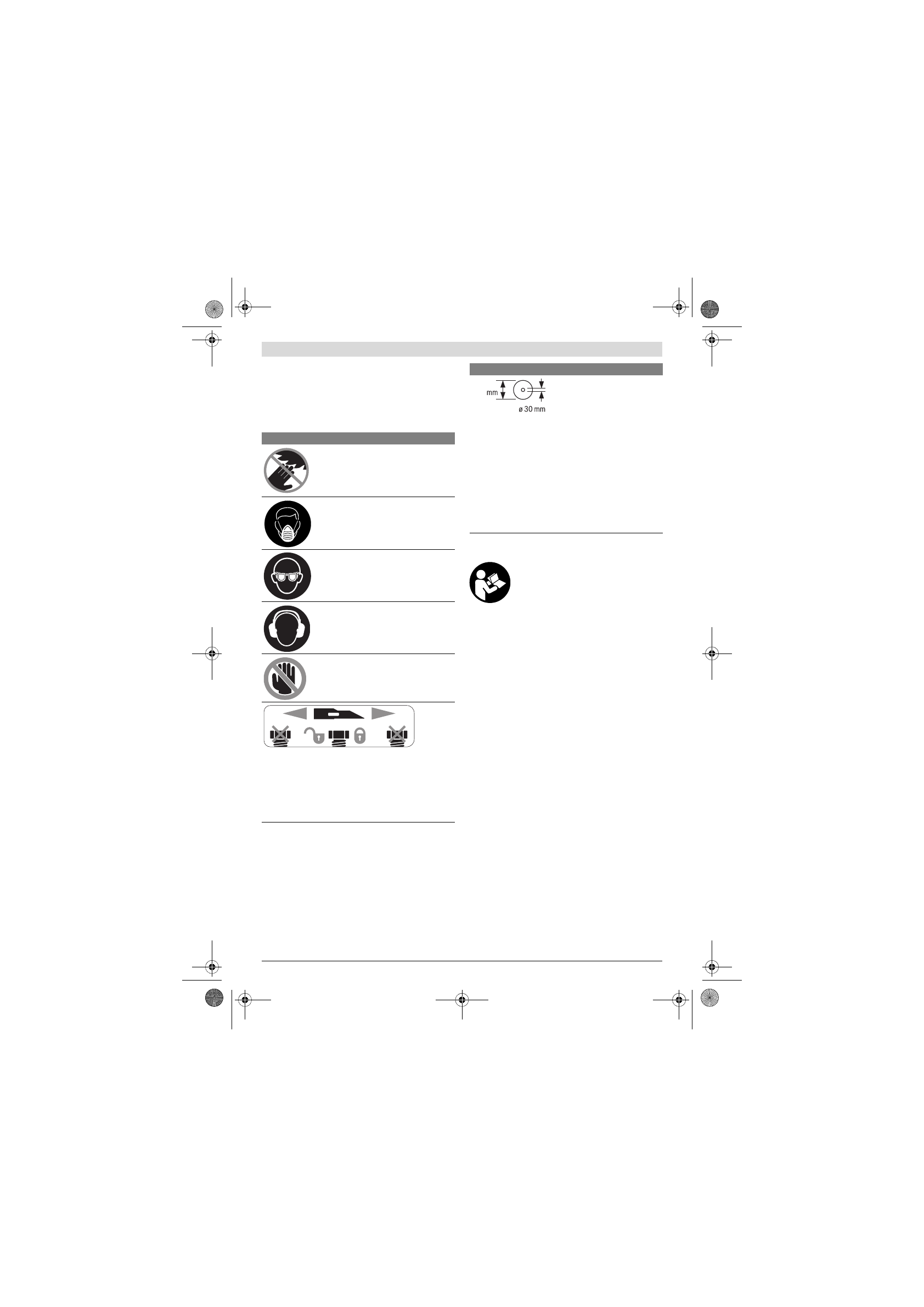

Символи та їх значення



Не підставляйте руки в зону
розпилювання при працюючому
електроінструменті.

Доторкання до

пиляльного диска несе в собі
небезпеку поранення.



Вдягайте пилозахисну маску.



Вдягайте захисні окуляри!



Вдягайте навушники.

Шум може

пошкодити слух.



Небезпечна зона! За можливістю
не підставляйте в неї руки та
пальці.

Розпилювання під вертикальним
кутом нахилу:

Щоб перемістити пересувну упорну
планку, треба відпустити середній
фіксуючий гвинт.
Два зовнішні кріпильні гвинти не можна
відпускати!

Зважайте на розміри пиляльного диска.
Діаметр отвору повинен пасувати до
шпинделя без проміжку. Якщо потрібно
скористатися перехідником, слідкуйте
за тим, щоб розміри перехідника
відповідали товщині полотна
пиляльного диска і діаметру отвору
пиляльного диска, а також діаметру
шпинделя. Якщо можливо,
використовуйте перехідник, який
постачається разом з пиляльним
диском.

Символи та їх значення
