 Srpski |

233

Bosch Power Tools

1 609 92A 3BW | (14.6.17)

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti

kod pridržavanja upozorenja i uputstava mogu
imati za posledicu električni udar, požar i/ili
teške povrede.

Upotreba prema svrsi

Električni uredjaj je predvidjen da izvodi kao stacionaran
uredjaj dužna i poprečna sečenja sa pravim rezom u drvetu.
Pritom su mogući horizontalni uglovi iskošenja od – 47 ° do
+47 ° kao i vertikalni uglovi iskošenja od 0 ° do 45 °.
Snaga električnog alata je zamišljena za testerisanje tvrdog i
mekog drveta, kao i iverica i fazer ploča.

Kod upotrebe odgovarajućih listova testere moguće je
testerisanje aluminijumskih profila i plastike.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.

1

Otvori za montažu

2

Stezni zavrtanj produžetka stola za testeru

3

Produžetak stola testere

4

Žljeb za zahvatanje

5

Skala za ugao iskošenja (horizontalan)

6

Podešljiva granična šina

7

Stega

8

Graničnik za 45 °-ugao iskošenja (vertikalan)

9

Zavrtanj graničnika za 45 °-ugla iskošenja (vertikalan)

10

Zatezna drška za željeni ugao iskošenja (vertikalan)

11

Zavrtanj za fiksiranje vučnog uredjaja

12

Vučni uredjaj

13

Izbacivanje piljevine

14

Odbijač strugotine

15

Prekidač za uključivanje-isključivanje

16

Drška

17

Prekidač za blokadu za odvrtanje kraka alata

18

Zaštitna hauba

19

Klatna zaštitna hauba

20

Klizni valjčić

21

Šina graničnika

22

Postolje testere

23

Uložna ploča

24

Pokazivač ugla (horizontalan)

25

Dugme za fiksiranje za željeni ugao iskošenja
(horizontalan)

26

Poluga za podešavanje ugla iskošenja (horizontalan)

27

Zaštita od iskretanja

28

Urezi za standardni ugao iskošenjal

29

Blokada vretena

30

Osigurač za transport

31

Skala za ugao iskošenja (vertikalan)

32

Pokazivač ugla (vertikalan)

33

Granični zavrtanj za 0 °-ugla iskošenja (vertikalan)

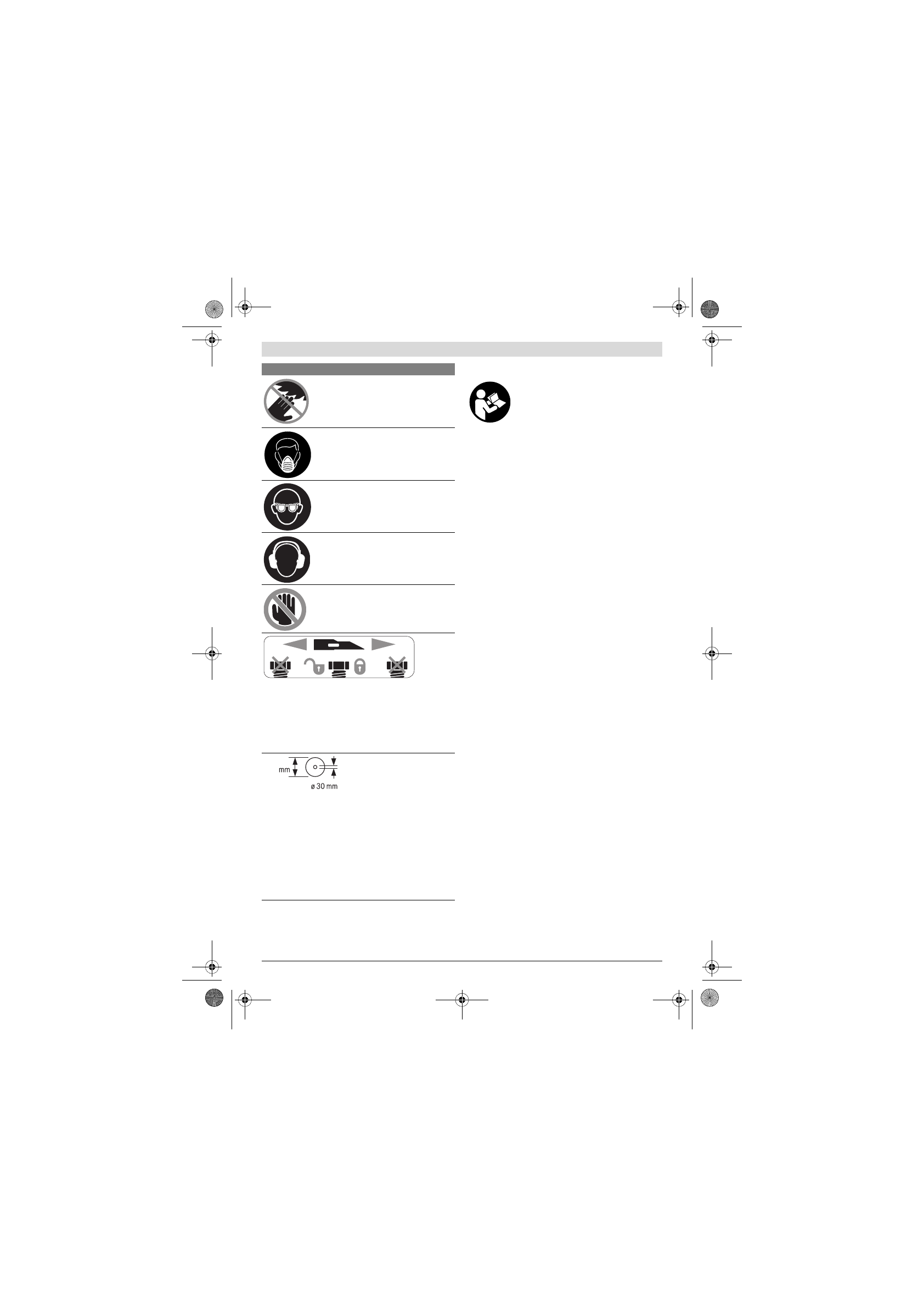

Simboli i njihovo značenje



Ne idite sa svojim rukama u područja
testere, dok električni alat radi.

Pri

kontaktu sa listom testere postoji
opasnost od povreda.



Nosite zaštitnu masku za prašinu.



Nosite zaštitne naočare.



Nosite zaštitu za sluh.

Uticaj galame

može uticati na gubitak sluha.



Područje opasnosti! Držite što je
moguće više ruke, prste ili šake dalje
od ovoga područja.

Sečenje testerom vertikalnih uglova
iskošenja:

Za pomeranje podesive granične šine
morate da otpustite srednji zavrtanj za
aretiranje.
Oba spoljašnja zavrtnja za pričvršćivanje
ne smeju da budu otpuštena!

Obratite pažnju na dimenzije lista testere.
Prečnik otvora mora odgovarati bez
zazora vretenu alata. Ukoliko je
neophodno korišćenje redukcionih
prstenova, obratite pažnju da dimenzije
redukcionog prstena odgovaraju
zadebljanju izvornog lista i prečniku
otvora lista testere, kao i prečniku vretena
alata. Koristite po mogućstvu redukcione
prstenove koji su isporučeni zajedno sa
listovima testere.
