 Eesti |

259

Bosch Power Tools

1 609 92A 3BW | (14.6.17)



Pärast töö lõppu ärge puudutage saeketast enne, kui
see on jahtunud.

Saeketas läheb töötamisel väga kuu-

maks.

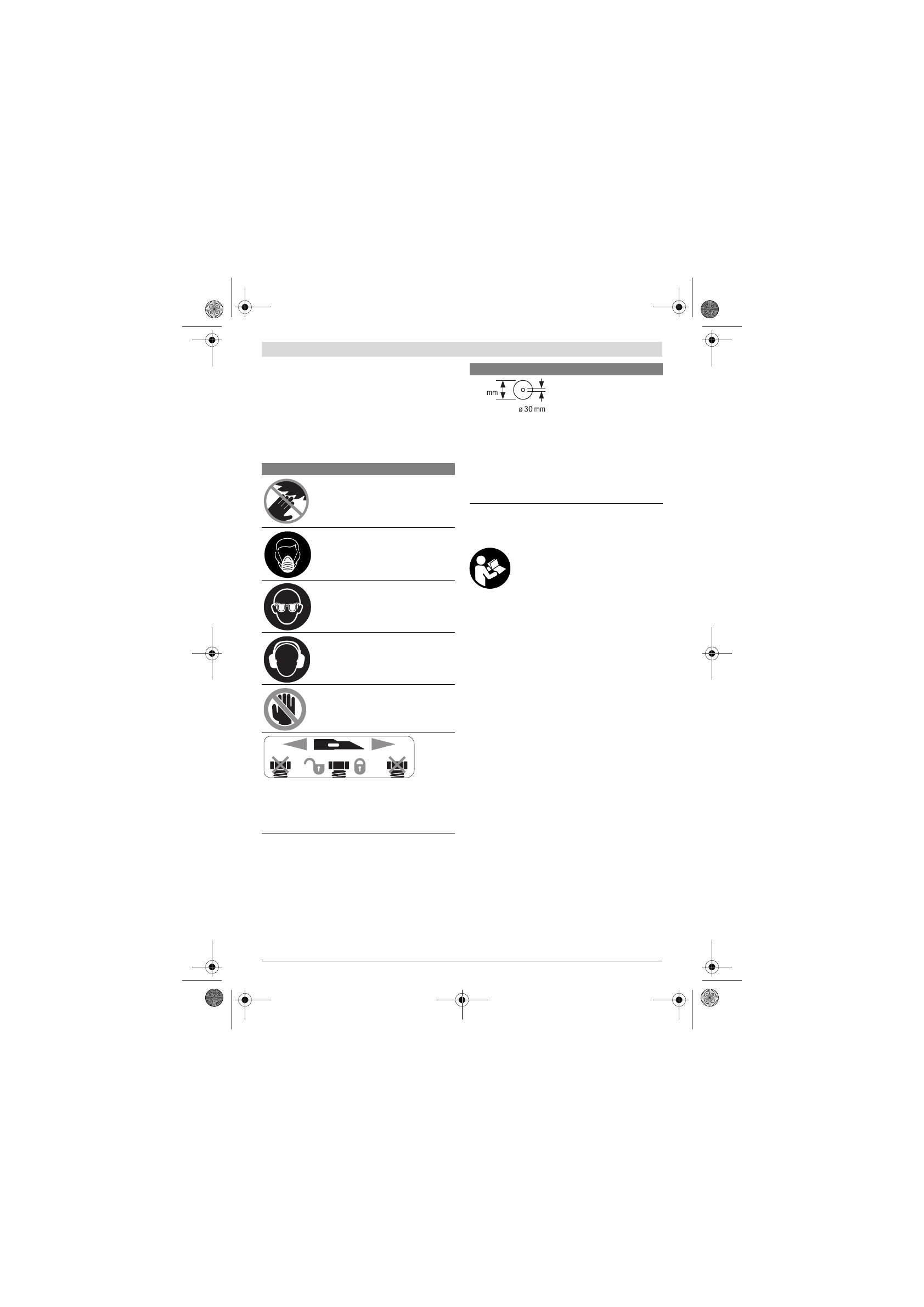

Sümbolid

Järgnevad sümbolid võivad olla seadme kasutamisel olulised.
Pidage palun sümbolid ja nende tähendus meeles. Sümbolite
õige tõlgendus aitab. Teil seadet käsitseda paremini ja ohutu-
malt.

Seadme ja selle funktsioonide kirjel-
dus

Kõik ohutusnõuded ja juhised tuleb läbi lu-
geda.

Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või
rasked vigastused.

Nõuetekohane kasutamine

Seade on statsionaarse seadmena ette nähtud sirgjooneliste
piki- ja ristlõigete tegemiseks puidus. Seejuures on võimalik
horisontaalsete kaldenurkade – 47 ° kuni +47, ° samuti verti-
kaalsete kaldenurkade 0 ° kuni 45 ° tegemine.
Seadme võimsus on kohandatud kõva ja pehme puidu, samuti
laast- ja kiudplaatide saagimiseks.

Vastavate saeketaste kasutamisel on võimalik saagida alumii-
niumprofiile ja plastmaterjali.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste lehekülge-
del toodud numbrid.

1

Avad montaaži jaoks

2

Saepingi pikenduse fikseerimiskruvi

3

Töötasapinna pikendus

4

Käepideme süvendid

5

Horisontaalse kaldenurga skaala

6

Reguleeritav juhtrööbas

7

Pitskruvi

8

Piirik 45 °-kaldenurga jaoks (vertikaalne)

9

Piirdekruvi 45 °-vertikaalse kaldenurga jaoks

10

Kinnituspide mis tahes kaldenurga jaoks (vertikaalne)

11

Tõmbeseadise lukustuskruvi

12

Tõmbeseadis

13

Laastu väljaviskeava

14

Laastude eemalesuunaja

15

Lüliti (sisse/välja)

16

Käepide

17

Nupp seadme haara vabastamiseks

18

Kettakaitse

19

Pendelkettakaitse

Sümbolid ja nende tähendus



Kui seade töötab, ärge viige oma kä-
si saagimispiirkonda ja saeketta lä-
hedusse.

Saekettaga kokkupuutel või-

te end vigastada.



Kandke tolmukaitsemaski.



Kandke kaitseprille.



Kandke kuulmiskaitsevahendeid.

Müra võib kahjustada kuulmist.



Ohtlik piirkond! Hoidke käed, sõr-
med ja käsivarred sellest piirkon-
nast eemal.

Vertikaalsete kaldenurkade saagimine:

Reguleeritava juhtrööpa nihutamiseks tu-
leb keskmine lukustuskruvi lahti keerata.
Kahte välimist kinnituskruvi ei tohi lahti
keerata!

Pöörake tähelepanu saeketta mõõtmete-
le. Siseava läbimõõt peab seadme spindli-
ga lõtkuta sobima. Kui vajalik on kahan-
dusdetailide kasutamine, siis veenduge,
et kahandusdetaili mõõtmed sobivad sae-
ketta paksuse ja siseava läbimõõduga
ning tööriista spindli läbimõõduga. Võima-
luse korral kasutage saekettaga kaasas
olevaid kahandusdetaile.

Sümbolid ja nende tähendus
