 Česky |

143

Bosch Power Tools

1 609 92A 3BW | (14.6.17)



Zatímco elektronářadí běží, nikdy neodstraňujte zbyt-
ky po řezání, dřevěné třísky aj. z místa řezu.

Uveďte nej-

prve rameno nářadí do klidové polohy a elektronářadí vy-
pněte.



Nikdy se po práci nedotýkejte pilového kotouče dříve,
než se ochladí.

Pilový kotouč je při práci velmi horký.

Symboly

Následující symboly mohou mít význam při používání Vašeho
elektronářadí. Zapamatujte si prosím symboly a jejich vý-
znam. Správný výklad symbolů Vám pomáhá elektronářadí lé-
pe a bezpečněji používat.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-
ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.

Určené použití

Elektronářadí je určeno jako stojanový stroj k provádění po-
délných a příčných řezů do dřeva s rovným průběhem řezu.
Přitom jsou možné vodorovné pokosové úhly od – 47 ° do
+47 ° a též svislé úhly sklonu od 0 ° do 45 °.
Výkon elektronářadí je dimenzován na řezání tvrdého a měk-
kého dřeva a též dřevotřískových a dřevovláknitých desek.

Při použití příslušných pilových kotoučů je možné řezání hliní-
kových profilů a umělé hmoty.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.

1

Montážní otvory

2

Upínací šroub prodloužení stolu pily

3

Prodloužení řezacího stolu

4

Prohlubně pro uchopení

5

Stupnice pokosového úhlu (horizontální)

6

Přestavitelná dorazová lišta

7

Šroubová svěrka

8

Doraz pro úhel sklonu 45 ° (vertikální)

9

Dorazový šroub pro úhel sklonu 45 ° (vertikální)

10

Upínací páčka pro libovolné úhly sklonu (vertikální)

11

Zajišťovací šroub zákluzového vedení

12

Zákluzové vedení

13

Výfuk třísek

14

Odražeč špon

15

Spínač

16

Rukojeť

17

Aretační spínač pro uvolnění nástrojového ramene

18

Ochranný kryt

19

Kyvný ochranný kryt

20

Vodící váleček

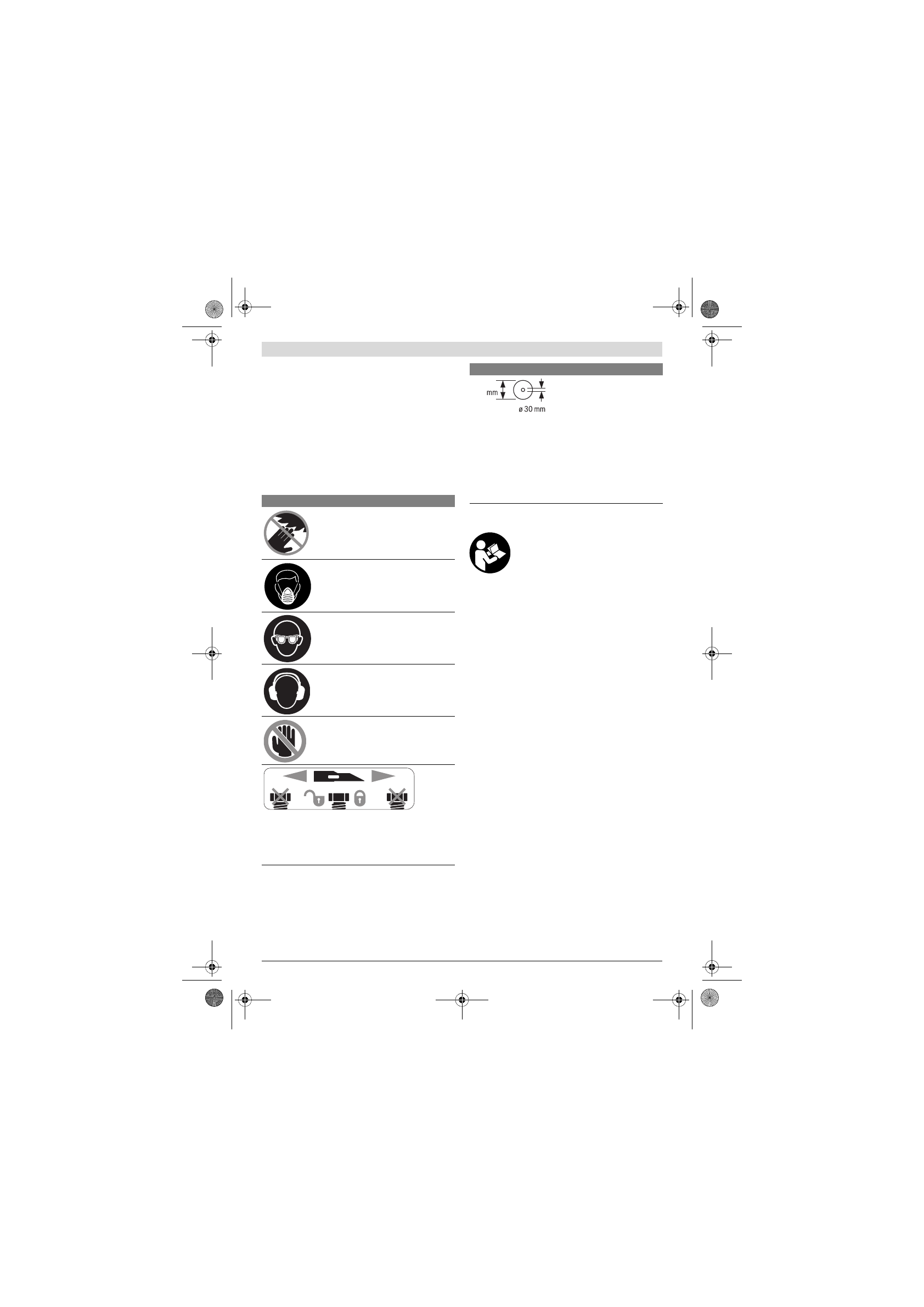

Symboly a jejich význam



Zatímco elektronářadí běží, nedo-
staňte se svýma rukama do oblasti
řezání.

Při kontaktu s pilovým kotou-

čem existuje nebezpečí poranění.



Noste ochrannou masku proti pra-
chu.



Noste ochranné brýle.



Noste ochranu sluchu.

Působení hlu-

ku může způsobit ztrátu sluchu.



Nebezpečná oblast! Mějte ruce, prs-
ty nebo paže co možná nejdále od té-
to oblasti.

Řezání vertikálních pokosových úhlů:

Pro posunutí nastavitelné dorazové lišty je
nutné povolit prostřední aretační šroub.
Dva vnější upevňovací šrouby se nesmí
povolovat!

Dbejte na rozměry pilového kotouče. Prů-
měr otvoru musí bez vůle pasovat na vře-
teno nářadí. Pokud je nutné použít reduk-
ce, dbejte na to, aby rozměry redukce
odpovídaly tloušťce těla kotouče
a průměru otvoru pilového kotouče a dále
průměru vřetena nářadí. Pokud možno
používejte redukce, které jsou součástí
dodávky pilového kotouče.

Symboly a jejich význam

216
