Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila.

Napake

zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je kot stoječ stabilen aparat namenjeno iz-
vajanju vzdolžnih in prečnih rezov v lesu s postopkom rezanja
v ravni liniji. Pri tem je možno nastaviti vodoravni jeralni kot od
– 47 °  do  +47 °  in  navpični  jeralni  kot  od  0 °  do  45 °.
Zmogljivost električnega orodja je primerna za žaganje trdega
in mehkega lesa ter ivernih in vlaknenih plošč.

Pri uporabi ustreznih žaginih listov je možno žaganje alumini-
jastih profilov in umetnih mas.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.

1

Izvrtine za montažo

2

Privojni vijak podaljška žagalne mize

3

Podaljšek rezalne mize

4

Prijemna vdolbina

5

Skala za nastavitev jeralnega kota (vodoravno)

6

Prestavljiv prislonski trak

7

Primež

8

Prislon za 45 °-poševni kot (navpično)

9

Prislonski vijak za 45 °-jeralni kot (navpično)

10

Vpenjalna ročica za poljubne jeralne kote (navpično)

11

Nastavitveni gumb potezne naprave

12

Potezna naprava

13

Izmet ostružkov

14

Odvajalnik ostružkov

15

Vklopno/izklopno stikalo

16

Ročaj

17

Aretirno stikalo za sprostitev roke orodja

18

Zaščitni pokrov

19

Premični zaščitni pokrov

20

Drsni valjček

21

Prislonski trak

22

Zasučna plošča

23

Vložna plošča

24

Kotni kazalnik (vodoravno)

25

Gumb za nastavitev poljubnega jeralnega kota
(vodoravno)

26

Ročica za prednastavitev jeralnega kota (vodoravno)

27

Noga za zaščito pred prevrnitvijo

28

Zareze za standardni jeralni kot

29

Blokada vretena

30

Transportno varovalo

31

Skala za nastavitev jeralnega kota (navpično)

32

Kotni kazalnik (navpično)

33

Prislonski vijak za 0 °-jeralni kot (navpično)

34

Prislon za 0 °-poševni kot (navpično)

35

Notranji šestrobni ključ (5 mm)/križni izvijač

36

Šesterorobi vijak za pritrditev žaginega lista

37

Vpenjalna prirobnica

38

Notranja vpenjalna prirobnica

39

Žagin list

40

Arertirni vijak prestavljivega prislonskega traku

41

Izvrtine za primež

42

Navojna ročica

43

Vijaki za vložno ploščo

44

Vijak za kotni kazalnik (navpično)

45

Vijak za kotni kazalnik (vodoravno)

Prikazan ali opisan pribor ni del standarnega obsega dobave. Celo-
ten pribor je del našega programa pribora.



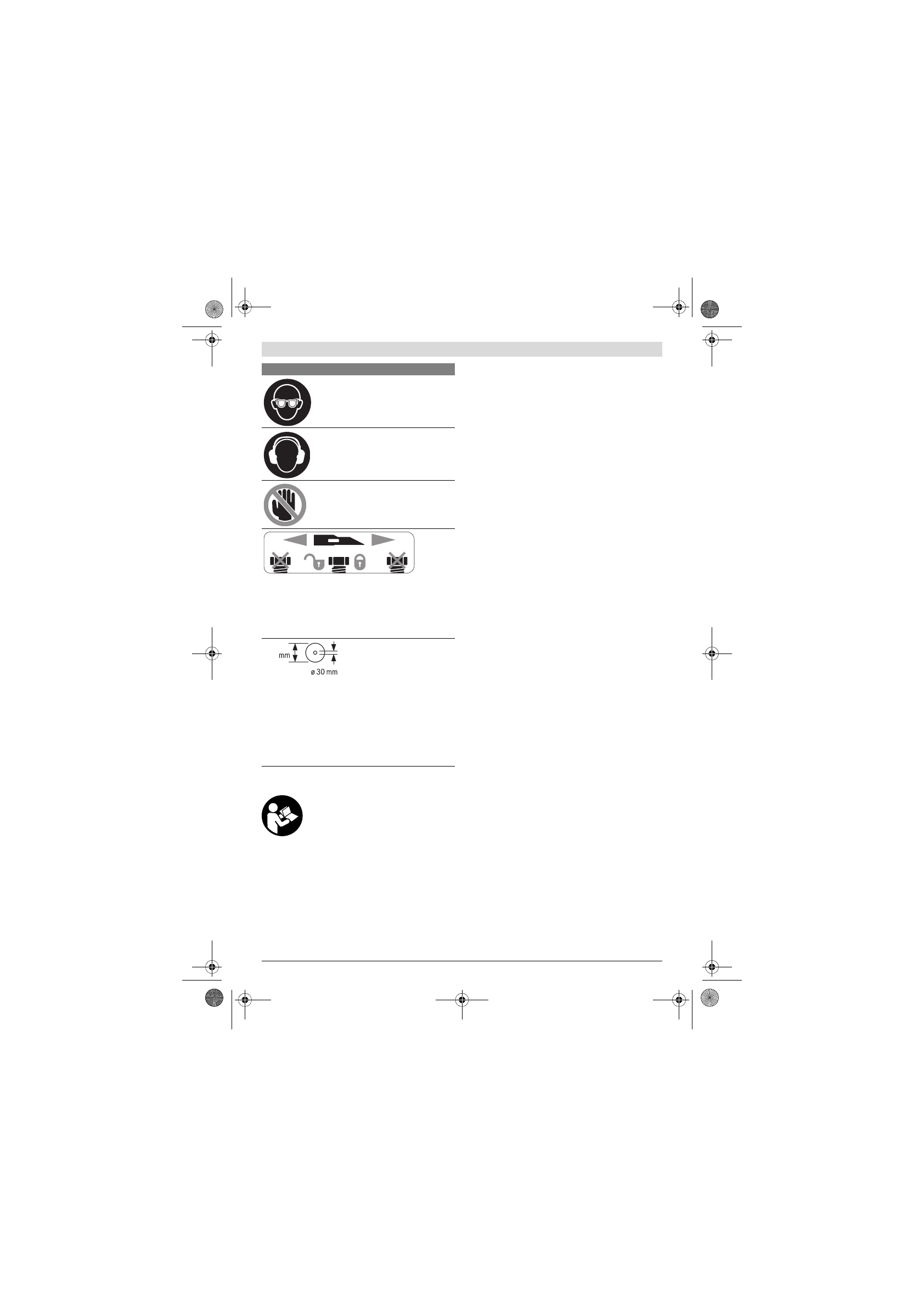

Nosite zaščitna očala.



Nosite zaščitne glušnike.

Vpliv hrupa

lahko povzroči izgubo sluha.



Območje nevarnosti! Imejte roke,
prste ali lahti kolikor mogoče stran
od tega območja.

Žaganje navpičnih kotov zajere:

Za prestavljanje nastavljivega prislonske-
ga traku je treba sprostiti srednji aretirni
vijak.
Obeh zunanjih pritrdilnih vijakov ne smete
sprostiti!

Upoštevajte ustrezne dimenzije žaginega
lista. Premer odprtine mora natančno
ustrezati vretenu orodja. Če je treba upo-
rabiti reducirni obroč, morajo njegove di-
menzije ustrezati debelini osnovne plo-
šče, premeru odprtine žaginega lista in
premeru vretena orodja. Uporabite redu-
cirne obroče, ki so priloženi žaginemu li-
stu.
