Symbole

Następujące symbole mogą być ważne podczas użytkowania
elektronarzędzia. Proszę zapamiętać te symbole i ich znacze-
nia. Właściwa interpretacja symboli ułatwi użytkownikowi
lepsze i bezpieczniejsze użytkowanie urządzenia.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i
przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prą-
dem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do cięcia poprzecznego z
posuwem wzdłużnym drewna po linii prostej. Możliwe są przy
tym cięcia poziome pod kątem od – 47 ° do +47 ° oraz cięcia
pionowe pod kątem od 0 ° do 45 °.
Moc elektronarzędzia przystosowana jest do cięcia drewna
twardego i miękkiego oraz do cięcia płyt wiórowych i pilśnio-
wych.

Możliwe jest też cięcie profili aluminiowych i tworzyw sztucz-
nych, jednakże konieczne jest użycie odpowiednich tarcz.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.

1

Otwory montażu

2

Śruba zaciskowa przedłużki stołu pilarskiego

3

Przedłużka stołu pilarskiego

4

Zagłębienia

5

Skala dla kątów uciosu (poziom)

6

Przestawna szyna oporowa

7

Ścisk stolarski

8

Ogranicznik dla 45 ° kąta ukosu (pion)

9

Wkręt zderzakowy dla kąta uciosu 45 ° (pionowo)

10

Uchwyt mocujący dla dowolnych kątów uciosu (pion)

11

Śruba mocująca przyciągarki

12

Przyciągarka

13

Wyrzut wiórów

14

Osłona przeciwwiórowa

15

Włącznik/wyłącznik

16

Uchwyt

17

Wyłącznik do odblokowania głowicy narzędzia

18

Osłona (pokrywa ochronna)

19

Osłona wahliwa (dolna)

20

Rolka ślizgowa

21

Ogranicznik cięcia

22

Stół pilarski

23

Podkładka

24

Wskaźnik kąta cięcia (poziom)

25

Gałka nastawcza dla dowolnych kątów uciosu (poziom)

26

Dźwignia wstępnego ustawiania kątów uciosu (poziom)

27

Zabezpieczenie przed wywróceniem się

28

Nacięcia dla standardowych kątów uciosu

29

Blokada wrzeciona

30

Zabezpieczenie transportowe

31

Skala dla kątów uciosu (pion)

32

Wskaźnik kąta cięcia (pion)

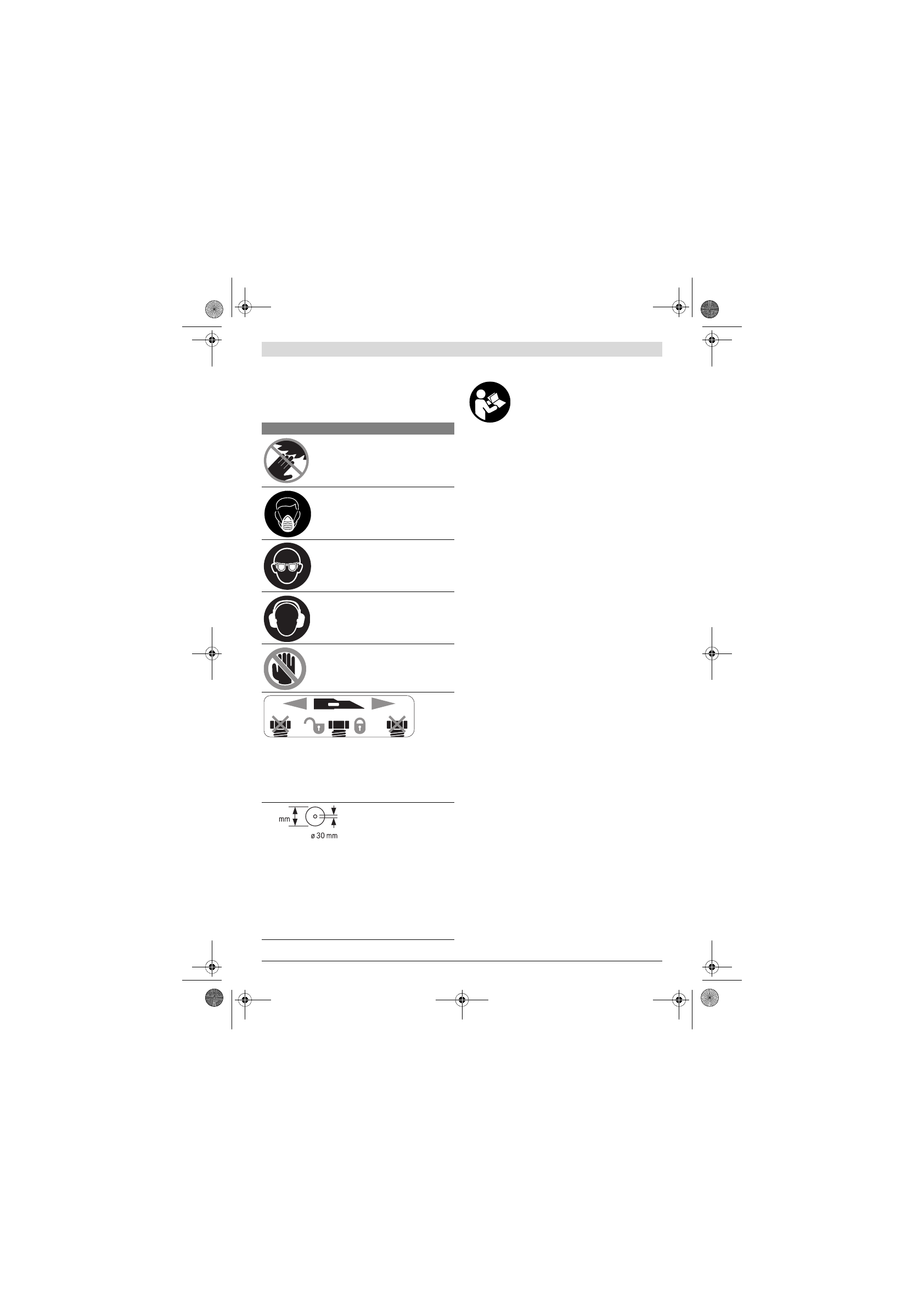

Symbole i ich znaczenia



Trzymać dłonie z dala od obszaru pra-
cy piły podczas gdy jest ona włączona.

Zetknięcie się z obracającą się tarczą pi-
ły oznacza niebezpieczeństwo zranienia.



Należy stosować maskę przeciwpyło-
wą.



Należy stosować okulary ochronne.



Należy stosować środki ochrony słu-
chu.

Wpływ hałasu może spowodować

utratę słuchu.



Niebezpieczna strefa! W miarę możli-
wości nie zbliżać do tej strefy rąk, pal-
ców czy ramion.

Wykonywanie cięć pod kątem w płasz-
czyźnie pionowej:

Aby przesunąć szynę oporową konieczne
jest zwolnienie środkowej śruby blokującej.
Nie wolno zwalniać obu zewnętrznych śrub
mocujących!

Należy zwrócić uwagę na wymiary tarczy pi-
larskiej. Średnica otworu musi pasować bez
luzu do wrzeciona. Jeżeli konieczne jest
użycie kształtek redukcyjnych, należy zwró-
cić uwagę, aby kształtka redukcyjna paso-
wała wymiarami do grubości korpusu tarczy
pilarskiej i średnicy otworu, a także do śred-
nicy wrzeciona narzędzia. W miarę możli-
wości należy stosować kształtki redukcyjne
dostarczone wraz z tarczą pilarską.
