Semboller

Aşağıdaki semboller elektrikli el aletinizi kullanırken önemli
olabilir. Lütfen sembolleri ve anlamlarını zihninize iyice yer-
leştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi
daha güvenli kullanmanıza yardımcı olur.

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-
yun.

Açıklanan uyarılara ve talimat hükümleri-

ne uyulmadığı takdirde elektrik çarpmalarına,
yangınlara ve/veya ağır yaralanmalara neden
olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; sabit alet olarak ahşap malzemede düz
hatlı uzunlamasına ve enine kesme işleri için geliştirilmiştir.
Bu aletle kesme işlerinde – 47 ° e kadar +47 ° arası yatay gön-
yeli kesme ve 0 ° e kadar 45 ° arası dikey gönyeli kesme işleri
mümkündür.
Bu elektrikli el aletinin gücü sert/yumaşak ahşapla yonga lev-
ha ve elyaflı levhaların kesilmesine göre tasarlanmıştır.

Uygun testere bıçakları kullanılarak alüminyum profil levhala-
rın ve plastiklerin kesilmesi de mümkündür.

Şekli gösterilen elemanlar

Şekil gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti şeklinde görülmektedir.

1

Montaj delikleri

2

Kesme masası uzatması sıkma vidası

3

Kesme masası uzatması

4

Tutamak girintileri

5

Gönye açısı skalası (yatay)

6

Ayarlanabilir dayama rayı

7

Vidalı işkence

8

Dayamak, 45 °-gönye açısı için (dikey)

9

45 derece gönye açısı için dayama vidası (dikey)

10

İstenen gönye açısı için germe tutamağı (dikey)

11

Çekme donanımı tespit vidası

12

Çekme donanımı

13

Talaş atma yeri

14

Talaş itici

15

Açma/kapama şalteri

16

Tutamak

17

Alet kolunu açmak için kilitleme şalteri

18

Koruyucu kapak

19

Pandül hareketli koruyucu kapak

20

Kayıcı makara

21

Dayama rayı

22

Kesme masası

23

Besleme levhası

24

Açı göstergesi (yatay)

25

İstenen gönye açısı için tespit topuzu (yatay)

26

Gönye açısı ön ayarı kolu (yatay)

27

Devrilme emniyeti

28

Standart gönye açısı çentikleri

29

Mil kilitleme

30

Taşıma emniyeti

31

Gönye açısı skalası (dikey)

32

Açı göstergesi (dikey)

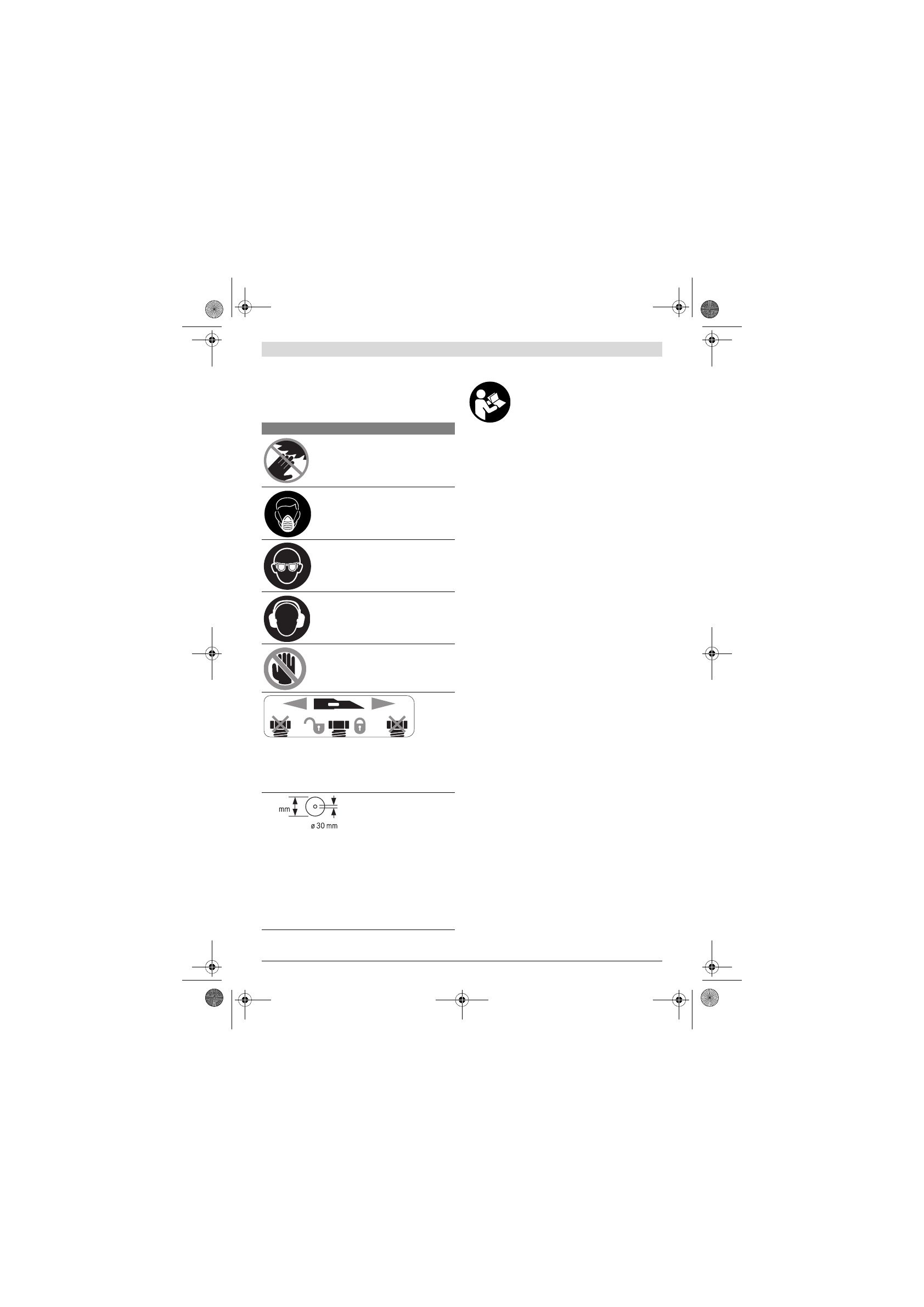

Semboller ve anlamları



Elektrikli el aleti çalışırken ellerinizi
testere bıçağına yaklaştırmayın.

Testere bıçağına temas ederseniz yara-
lanma tehlikesi ortaya çıkar.



Koruyucu toz maskesi kullanın.



Koruyucu gözlük kullanın.



Koruyucu kulaklık kullanın.

Çalışır-

ken çıkan gürültü kalıcı işitme kayıpları-
na neden olabilir.



Tehlikeli alan! Ellerinizi, parmakları-
nızı veya kollarınızı mümkün olduğu
kadar bu alandan uzak tutun.

Dikey gönye açılarında kesme:

Ayarlanabilir dayama rayının konumunu
değiştirmek için ortadaki kilitleme vidası-
nın gevşetilmesi gerekir.
Dıştaki iki tespit vidası gevşetilmemelidir!

Testere bıçağının ölçülerine dikkat edin.
Testere bıçağının delik çapı hiç boşluk bı-
rakmadan alet miline uymalıdır. Redüksi-
yon parçalarının kullanılması gerekli oldu-
ğunda, redüksiyon parçası ölçülerinin
testere bıçağı gövde kalınlığına, delik ça-
pına ve uç mili çapına uygun olmasına dik-
kat edin. Mümkün olduğu kadar testere bı-
çağı ile birlikte teslim edilen redüksiyon
parçalarını kullanın.
