 Deutsch |

13

Bosch Power Tools

1 609 92A 3BW | (14.6.17)

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-
weisungen.

Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und
Querschnitte mit geradem Schnittverlauf in Holz auszufüh-
ren. Dabei sind horizontale Gehrungswinkel von – 47 ° bis
+47 ° sowie vertikale Gehrungswinkel von 0 ° bis 45 ° möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen
von Hart- und Weichholz sowie Span- und Faserplatten.

Bei Verwendung von entsprechenden Sägeblättern ist das Sä-
gen von Aluminiumprofilen und Kunststoff möglich.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf den Gra-
fikseiten.

1

Bohrungen für Montage

2

Klemmschraube der Sägetischverlängerung

3

Sägetischverlängerung

4

Griffmulden

5

Skala für Gehrungswinkel (horizontal)

6

Verstellbare Anschlagschiene

7

Schraubzwinge

8

Anschlag für 45 °-Gehrungswinkel (vertikal)

9

Anschlagschraube für 45 °-Gehrungswinkel (vertikal)

10

Spanngriff für beliebige Gehrungswinkel (vertikal)

11

Feststellschraube der Zugvorrichtung

12

Zugvorrichtung

13

Spanauswurf

14

Spanabweiser

15

Ein-/Ausschalter

16

Handgriff

17

Arretierschalter zum Lösen des Werkzeugarms

18

Schutzhaube

19

Pendelschutzhaube

20

Gleitrolle

21

Anschlagschiene

22

Sägetisch

23

Einlegeplatte

24

Winkelanzeiger (horizontal)

25

Feststellknauf für beliebige Gehrungswinkel (horizontal)

26

Hebel für Gehrungswinkelvoreinstellung (horizontal)

27

Kippschutz

28

Einkerbungen für Standard-Gehrungswinkel

29

Spindelarretierung

30

Transportsicherung

31

Skala für Gehrungswinkel (vertikal)

32

Winkelanzeiger (vertikal)

33

Anschlagschraube für 0 °-Gehrungswinkel (vertikal)

34

Anschlag für 0 °-Gehrungswinkel (vertikal)

35

Innensechskantschlüssel (5 mm)/
Kreuzschlitzschraubendreher

36

Innensechskantschraube für Sägeblattbefestigung

37

Spannflansch

38

Innerer Spannflansch

39

Sägeblatt

40

Arretierschraube der verstellbaren Anschlagschiene

41

Bohrungen für Schraubzwinge

42

Gewindestange

43

Schrauben für Einlegeplatte

44

Schraube für Winkelanzeiger (vertikal)

45

Schraube für Winkelanzeiger (horizontal)

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-
dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-
rem Zubehörprogramm.



Gefahrenbereich! Halten Sie mög-
lichst Hände, Finger oder Arme von
diesem Bereich fern.

Sägen von vertikalen Gehrungs-
winkeln:

Zum Verschieben der verstellbaren
Anschlagschiene muss die mittlere
Arretierschraube gelöst werden.
Die beiden äußeren Befestigungsschrau-
ben dürfen nicht gelöst werden!

Beachten Sie die Abmessungen des Säge-
blatts. Der Lochdurchmesser muss ohne
Spiel zur Werkzeugspindel passen. Falls
eine Verwendung von Reduzierstücken
notwendig ist, achten Sie darauf, dass die
Abmessungen des Reduzierstücks zur
Stammblattdicke und zum Lochdurch-
messer des Sägeblatts sowie zum Durch-
messer der Werkzeugspindel passen. Ver-
wenden Sie möglichst die mit dem
Sägeblatt mitgelieferten Reduzierstücke.

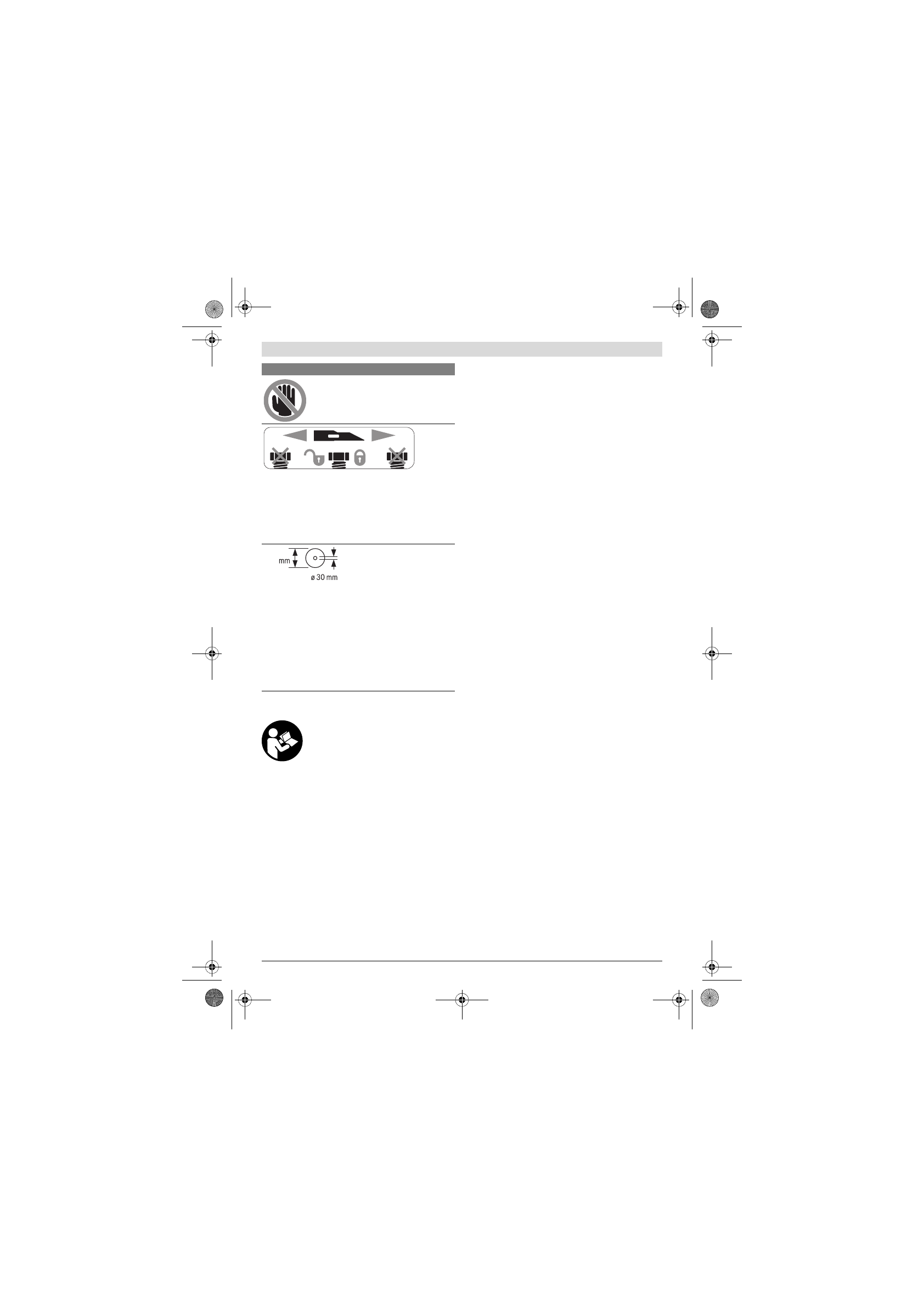

Symbole und ihre Bedeutung
