D-EIMAC01109-14EU - 98/208

ORIGINALINSTRUKTIONER PÅ ENGELSKA

Denna manual utgör ett viktigt dokument till stöd för kvalificerad personal, och kan aldrig ersätta själva personalen.

Tack för att Ni har köpt detta kylaggregat

LÄS NOGGRANT DENNA MANUAL INNAN
INSTALLATION OCH IBRUKTAGANDE AV ENHETEN
PÅBÖRJAS.
EN

FELAKTIG

INSTALLATION

KAN

ORSAKA

ELCHOCKER,  KORTSLUTNINGAR,  LÄCKAGE,  BRAND
ELLER  ANDRA  SKADOR  PÅ  APPARATEN  ELLER  PÅ
PERSONER.
ENHETEN  SKA  INSTALLERAS  AV  EN  PROFESSIONELL
OPERATÖR/TEKNIKER.
ENHETENS

IBRUKTAGNING

SKA

UTFÖRAS

AV

AUKTORISERADE

OCH

FÖRBEREDDA

YRKESPERSONER.
ALLA  AKTIVITETER  SKA  UTFÖRAS  MED  HÄNSYN  TILL
GÄLLANDE LOKALA LAGAR OCH NORMATIV.

INSTALLATION  OCH  START  AV  ENHETEN

ÄR

ABSOLUT

FÖRBJUDNA

OM

INTE

ALLA

INSTRUKTIONERNA I DENNA MANUAL ÄR TYDLIGA.

VID TVIVEL, KONTAKTA TILLVERKARENS
REPRESENTANT FÖR INFORMATION OCH RÅD.

Beskrivning

Den införskaffade enheten är en värmepump, en maskin avsedd att
kyla ned/värma vatten (eller en blandning av vatten och glykol) inom
de gränser som beskrivs nedan. Enhetens funktion beror på ångans
kompression,  kondensation  och  förångning  enligt  omvänd
Carnotprocess. Huvudkomponenterna är:
-

Spiralkompressor  för  att  öka  trycket  hos  kylmedelångan  från
förångartryck till kondensortryck.

-

Förångare, där det flytande kylmedlet med lågt tryck förångas,
och  på  så  vis  kyler  ned  vattnet  i  ”kylläge”,  och  där
kylmedelkondensatet värmer upp v

attnet i ”värmeläge”.

-

Spiral,  där  ångan  med  högt  tryck  kondenseras  och  eliminerar
värmen  i  luften  som  tagits  från  vattnet  tack  vare  en  luftkyld
värmeväxlare  i  kylläge.  I  värmeläge  förångas  kylmedlet  med
lågt tryck och tar värme från låg lufttemperatur.

-

Expansionsventil som minskar den kondenserade vätskans
tryck från kondensationstryck till förångningstryck.

Allmän information

Alla enheter levereras med

kopplingsscheman, certifierade

ritningar, märkskylt;

 e

FOÖ (Förklaring om

överensstämmande)

; dessa dokument anger den införskaffade

enhetens alla tekniska egenskaper och

UTGÖR EN INTEGRERAD OCH GRUNDLÄGGANDE DEL AV
DENNA MANUAL

I fall av oöverensstämmande mellan denna manual och apparatens
dokument,  lita  till  maskinens  dokument.  Vid  tvivel,  kontakta
tillverkarens representant.
Syftet  med  denna  manual  är  att  låta  den  kvalificerade  installatören
och  operatören  garantera  korrekt  installation,  ibruktagning  och
underhåll  av  enheten,  utan  att  förorsaka  risker  för  personer,  djur
och/eller föremål.

Emottagning av enheten

Så  fort  enheten  anländer  till  slutdestinationen  ska  installationen
inspekteras  för  att  finna  eventuella  skador.  Alla  komponenter  som
anges i leveranssedeln ska inspekteras och kontrolleras.
Ifall enheten skulle vara skadad, avlägsna ej det skadade materialet
och  anmäl  omedelbart  skadan  till  speditionsfirman  och  be  dem
inspektera enheten.
Anmäl  omedelbart  skadan  till  tillverkarens  representant,  och  skicka
om möjligt foton som kan tjäna till att fastställa ansvaret.
Skadan  får  ej  repareras  förrän  speditionsfirmans  representant  har
inspekterat delen.
Innan enheten installeras, kontrollera att rätt modell och elektrisk
spänning anges på märkskylten. Ansvaret för eventuella skador efter
acceptans av enheten kan ej läggas på tillverkaren.

Operativa begränsningar

Förvaring

Lokalens förhållanden ska ligga inom följande gränser:
Minsta temperatur

:

-20°C

Högsta temperatur

:

+43°C

Högsta relativa luftfuktighet

:

95% utan kondens

Förvaring  vid  lägre  temperatur  än  den  angivna  kan  skada
komponenterna,  medan  förvaring  vid  högre  temperatur  än  den
angivna kan  öppna säkerhetsventilerna. Förvaring  i kondenserande
luft kan skada de elektriska komponenterna.

Funktion

Funktion utanför gränserna kan skada enheten.
Vid tvivel, kontakta tillverkarens representant.

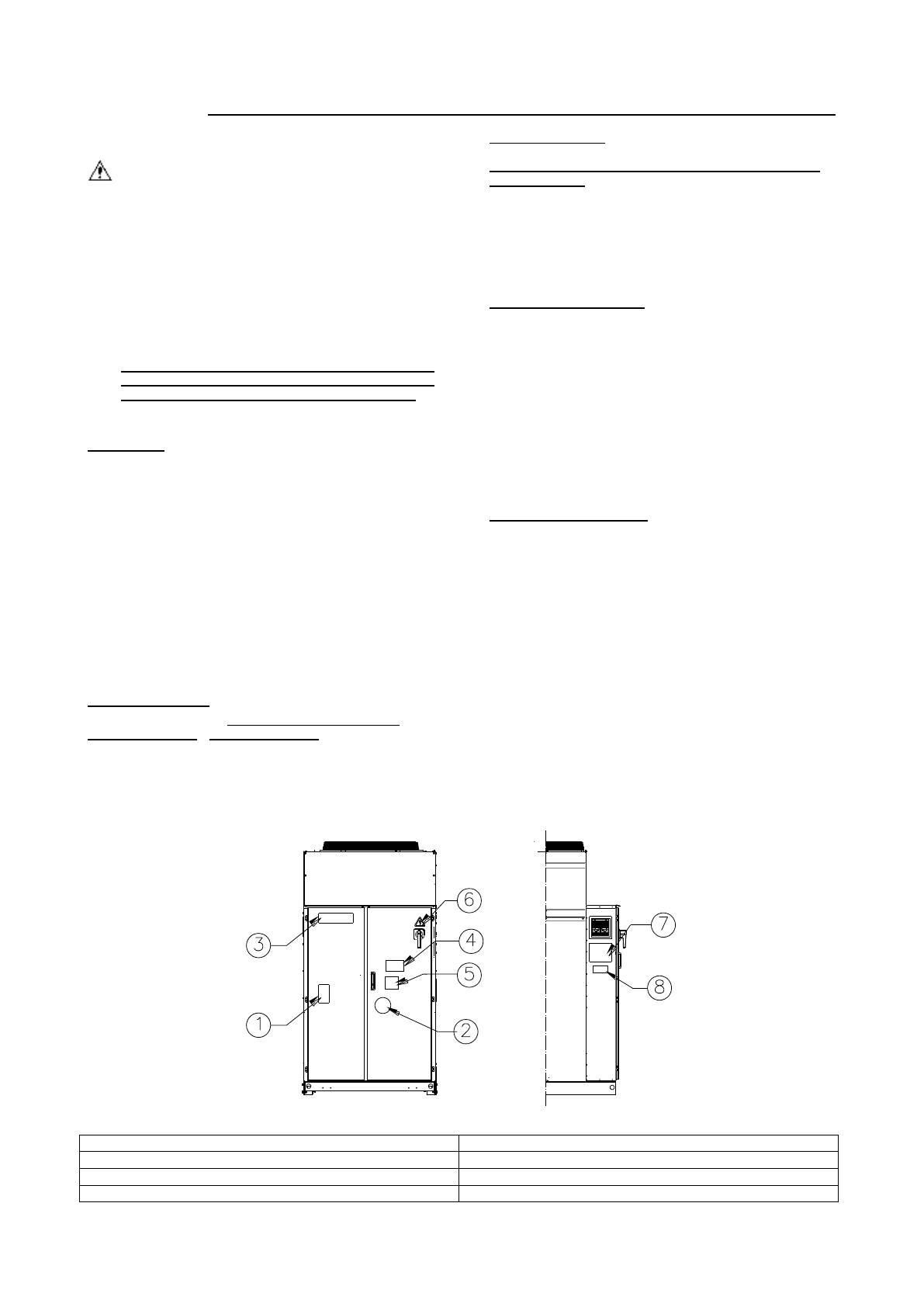

Figur 1 - Beskrivning av etiketterna som sitter på elpanelen

Identifikation av etiketten

1

– Symbol för icke brandfarliga gaser

5

– Uppmaning att fästa sladdarna

2

– Typ av gas

6

– Symbol för elektrisk fara

3

– Tillverkarens logotyp

7

– Lyftinstruktioner

4

– Varning för hög spänning

8

– Uppgifter på enhetens märkskylt
